Теплообменник Ридан HH №86 Ду 150 | |
 |
Макс. расход 350 куб.м./час Макс. площадь теплообмена 591,30 кв.м. Давление 25 бар. Соединение фланцевое: диаметр Dу 150 мм |
Теплообменник Ридан HH №86 ДУ 150 – надежное отопительное оборудование, отличающееся высоким качеством, степенью надежности, долговечностью, стабильностью в работе и не требует регулярного профилактического обслуживания. Кроме того, это доступная установка, способная обогревать большие помещения и поддерживать в них необходимую температуру, на протяжении требуемого времени. Она неприхотлива в эксплуатации и проста в использовании. Мощность теплообменника можно выставлять как вручную, так и использовать настройки по умолчанию.
Работать теплообменник Ридан (РИДАН) HH №86 ДУ 150 может с жидкими и газообразными средами, температура которых не превышает показателя в +200°С. Минимальной же температурой для данной установки является -30°С. Максимально разрешенное производителем давление – 25 бар. Патрубок имеет стандартный для этой модели диаметр 150 мм.
Технические характеристики теплообменника Ридан HH №86 Ду 150

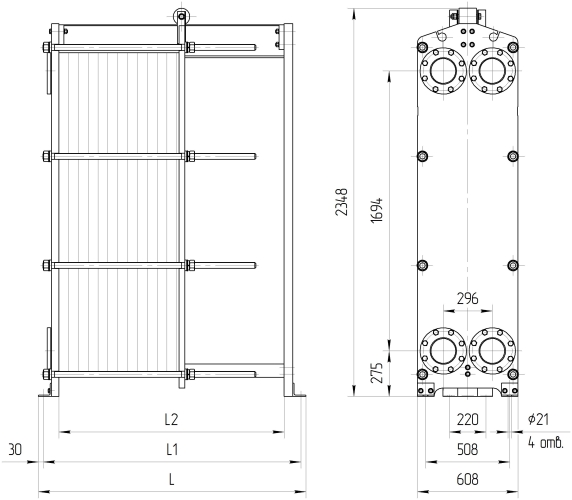

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | 2D чертеж | 3D модель | |||
| L | L1 | L2 | размер | кол-во, шт. | ||||||
Расчетное давление 1,0 МПа (10 кгс/см2) |
||||||||||
| НН№86 общепромышленное/ специальное исполнение |
1 | 810 | 750 | 600 | М36 | 8 | 11-40 | 1080 | ||
| 2 | 1210 | 1150 | 1000 | 41-113 | 1370 | |||||
| 3 | 1510 | 1450 | 1300 | 114-168 | 1590 | |||||
| 4 | 1710 | 1650 | 1500 | 169-204 | 1750 | |||||
| 5 | 2210 | 2150 | 2000 | 205-295 | 2120 | |||||
| 6 | 2710 | 2650 | 2500 | 296-386 | 2510 | |||||
| 7 | 3210 | 3150 | 3000 | 387-477 | 2890 | |||||
| 8 | 4210 | 4150 | 4000 | 478-659 | 3640 | |||||
Расчетное давление 1,6 МПа (16 кгс/см2) |
||||||||||
| НН№86 общепромышленное/ специальное исполнение |
1 | 820 | 760 | 600 | М36 | 8 | 11-40 | 1180 | ||
| 2 | 1220 | 1160 | 1000 | 41-113 | 1470 | |||||
| 3 | 1520 | 1460 | 1300 | 114-168 | 1690 | |||||
| 4 | 1720 | 1660 | 1500 | 169-204 | 1850 | |||||
| 5 | 2220 | 2160 | 2000 | 205-295 | 2220 | |||||
| 6 | 2720 | 2660 | 2500 | 296-386 | 2600 | |||||
| 7 | 3220 | 3160 | 3000 | 387-477 | 2990 | |||||
| 8 | 4220 | 4160 | 4000 | 478-659 | 3740 | |||||
- рабочая температура начинается с –30 и допускается до уровня +200 °С;
- максимальное рабочее давление около 25 бар;
- используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;
- материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
- тип среды: вода - вода
- мощность ккал/ч 2236000
- температура на входе греющая среда 95 °С, нагреваемая среда 65 °С
- температура на выходе греющая среда 70 °С, нагреваемая среда 90 °С
- количество пластин - 91 шт
