Теплообменник Ридан НН №22 Ду 100

Макс. расход 160 куб.м./час

Макс. площадь теплообмена 48,36 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 100 мм

Заказать расчет теплообменника

Модель Ридан НН №22 ДУ 100 - это яркий представитель теплообменников, способный качественно транспортировать по всей системе отопления жидкие или газообразные теплоносители. Данная модель получила широкое применение во многих промышленных сферах, а также ее используют для различного рода бытовых целей. Т.е. можно сказать, что области применения данного теплообменника не ограничены, что делает его лидером продаж на рынке оборудования отопительных систем.

Теплообменник Ридан (РИДАН) НН №22 ДУ 100 способен работать с рабочей средой температура, которой достигает +200 градусов. Минимально допустимой температурой является -30 градусов. Рабочее давление приятно радует – 25 бар. Также установка позволяет регулировать работу блока.

Технические характеристики теплообменника Ридан НН №22 Ду 100

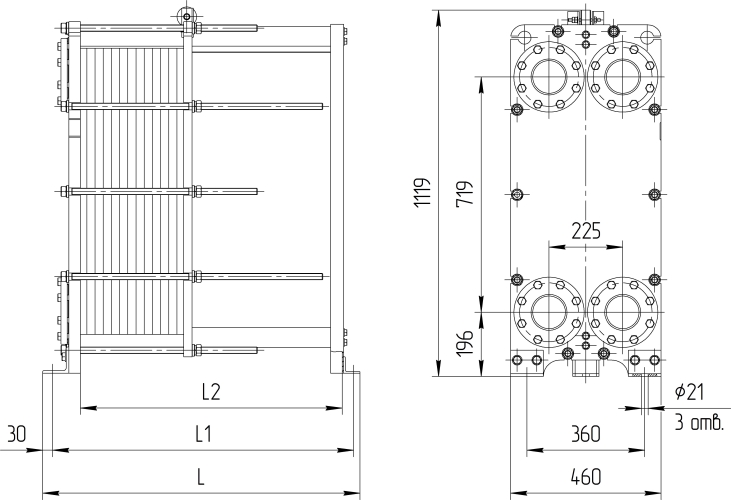

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг. 2D чертеж 3D модель
L L1 L2 размер кол-во, шт.

Расчетное давление 1,0 МПа (10 кгс/см2)

НН№22
общепромышленное/ специальное исполнение
1 670 620 500 М24 10 11-41 330 скачать скачать
2 970 920 800 42-84 415 скачать скачать
3 1370 1320 1200 85-141 525 скачать скачать
4 1670 1620 1500 142-184 610 скачать скачать

Расчетное давление 1,6 МПа (16 кгс/см2)

НН№22
общепромышленное/ специальное исполнение
1 675 625 500 М24 10 11-41 380 скачать скачать
2 975 925 800 42-84 475 скачать скачать
3 1375 1325 1200 85-141 610 скачать скачать
4 1675 1625 1500 142-184 705 скачать скачать
  • рабочая температура начинается с –30 и допускается до уровня +200 °С;
  • максимальное рабочее давление около 25 бар;
  • используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;
  • материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
  • тип среды: вода - вода
  • мощность ккал/ч 1000000
  • температура на входе греющая среда 95 °С, нагреваемая среда 5 °С
  • температура на выходе греющая среда 70 °С, нагреваемая среда 80 °С
  • количество пластин - 45 шт
