ТЕПЛООБМЕННИКИ:
Теплообменник Ридан НН №41 Ду 150 | |
 |
Макс. расход 350 куб.м./час Макс. площадь теплообмена 217,35 кв.м. Давление 25 бар. Соединение фланцевое: диаметр Dу 150 мм |
Теплообменник Ридан (РИДАН) НН №41 ДУ 150-10 – качественные и надежные установки для отопительных систем, предназначенные для перегона внутри себя жидкостей или газа нагретых до температуры +200 градусов. Также могут работать и при минимальных температурах – 30 градусов
Данная модель теплообменника выполнена из качественных и надежных материалов, которые делают его долговечным и неприхотливым при эксплуатации. Благодаря тому, что особое внимание производитель уделили прокладкам, они могут служить довольно продолжительное время, что исключает частое обслуживание установки.
Технические характеристики теплообменника Ридан НН №41 Ду 150

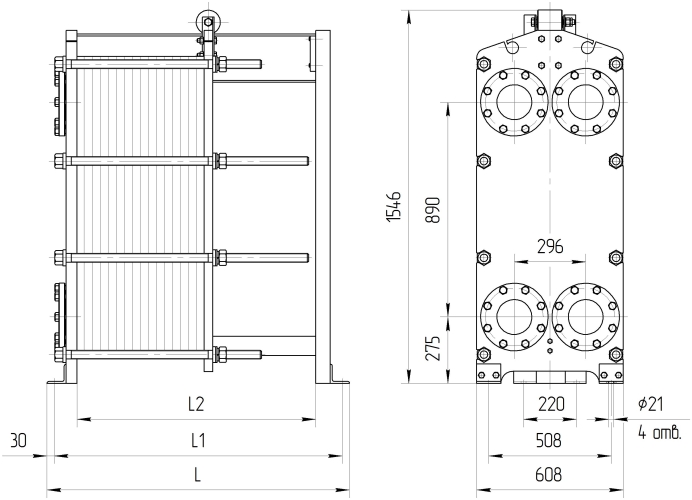

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | 2D чертеж | 3D модель | |||
| L | L1 | L2 | размер | кол-во, шт. | ||||||
Расчетное давление 1,0 МПа (10 кгс/см2) |
||||||||||
| НН№41 общепромышленное/ специальное исполнение |
1 | 805 | 745 | 600 | М36 | 8 | 11-68 | 660 | скачать | скачать |
| 2 | 1205 | 1145 | 1000 | 69-115 | 770 | скачать | скачать | |||
| 3 | 1705 | 1645 | 1500 | 116-207 | 960 | скачать | скачать | |||
| 4 | 2205 | 2145 | 2000 | 208-300 | 1160 | скачать | скачать | |||
| 5 | 2705 | 2645 | 2500 | 301-392 | 1360 | скачать | скачать | |||
| 6 | 3205 | 3145 | 3000 | 393-485 | 1560 | скачать | скачать | |||
Расчетное давление 1,6 МПа (16 кгс/см2) |
||||||||||
| НН№41 общепромышленное исполнение |
1 | 810 | 750 | 600 | М36 | 8 | 11-68 | 750 | скачать | скачать |
| 2 | 1210 | 1150 | 1000 | 69-115 | 880 | скачать | скачать | |||
| 3 | 1710 | 1650 | 1500 | 116-207 | 1110 | скачать | скачать | |||
| 4 | 2210 | 2150 | 2000 | 208-300 | 1340 | скачать | скачать | |||
| 5 | 2710 | 2650 | 2500 | 301-392 | 1570 | скачать | скачать | |||
| 6 | 3210 | 3150 | 3000 | 393-485 | 1810 | скачать | скачать | |||
| НН№41 специальное исполнение |
1 | 815 | 755 | 600 | М36 | 8 | 11-68 | 810 | ||
| 2 | 1215 | 1155 | 1000 | 69-115 | 940 | |||||
| 3 | 1715 | 1655 | 1500 | 116-207 | 1170 | |||||
| 4 | 2215 | 2155 | 2000 | 208-300 | 1400 | |||||
| 5 | 2715 | 2655 | 2500 | 301-392 | 1610 | |||||
| 6 | 3215 | 3155 | 3000 | 393-485 | 1870 | |||||
- рабочая температура начинается с –30 и допускается до уровня +200 °С;
- максимальное рабочее давление около 25 бар;
- используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;
- материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
- тип среды: вода - вода
- мощность ккал/ч 657708,1
- температура на входе греющая среда 70 °С, нагреваемая среда 34,6 °С
- температура на выходе греющая среда 44,7 °С, нагреваемая среда 60 °С
- количество пластин - 45 шт
