Теплообменник Ридан HH №152 Ду 200 | |
Макс. расход 650 куб.м./час Макс. площадь теплообмена 1015,36 кв.м. Давление 25 бар. Соединение фланцевое: диаметр Dу 200 мм |
Теплообменник Ридан HH №152 ДУ 200 представляет собой инновационное оборудование, которое производит тепловой обмен между жидкими теплоносителями и представляет собой часть отопительной системы. Данная установка отлично подходит для общественных, промышленных, производственных или бытовых помещений, вне зависимости от их общей площади. Работает данный теплообменник только при температурах от -30°С и до 200°С и максимальном давлении в 25 бар. Есть функция регулировки мощности сетевого блока, что дает возможность корректировать работу установки самостоятельно. Кроме того, это позволит сэкономить на энергоресурсах.
Технические характеристики теплообменника Ридан HH №152 Ду 200

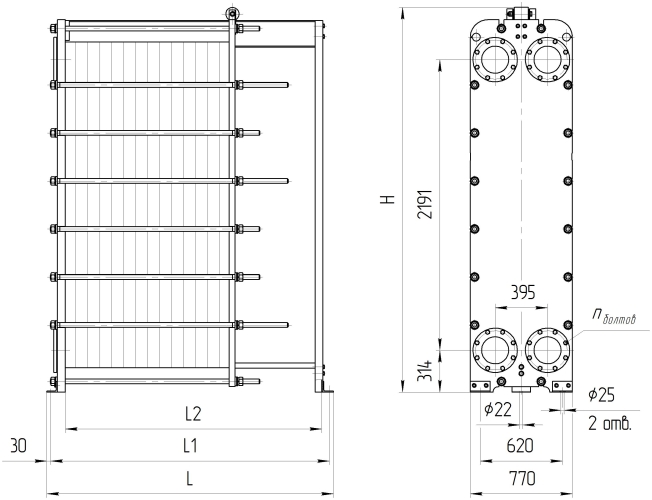

Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | 2D чертеж | 3D модель | |||
L | L1 | L2 | размер | кол-во, шт. | ||||||
Расчетное давление 1,0 МПа (10 кгс/см2) |
||||||||||
НН№152 общепромышленное/ специальное исполнение |
1 | 825 | 765 | 600 | М36 | 16 | 11-66 | 2300 | ||
2 | 1225 | 1165 | 1000 | 67-139 | 2820 | |||||
3 | 1525 | 1465 | 1300 | 140-193 | 3230 | |||||
4 | 1725 | 1665 | 1500 | 194-230 | 3510 | |||||
5 | 2225 | 2165 | 2000 | 231-320 | 4170 | |||||
6 | 2725 | 2665 | 2500 | 321-411 | 4860 | |||||
7 | 3225 | 3165 | 3000 | 412-502 | 5550 | |||||
8 | 4225 | 4165 | 4000 | 503-684 | 6960 | |||||
Расчетное давление 1,6 МПа (16 кгс/см2) |
||||||||||
НН№152 общепромышленное/ специальное исполнение |
1 | 845 | 785 | 600 | М36 | 16 | 11-64 | 2850 | ||
2 | 1245 | 1185 | 1000 | 65-134 | 3440 | |||||
3 | 1545 | 1485 | 1300 | 135-188 | 3920 | |||||
4 | 1745 | 1685 | 1500 | 189-224 | 4240 | |||||
5 | 2245 | 2185 | 2000 | 225-313 | 5010 | |||||
6 | 2745 | 2685 | 2500 | 314-402 | 5800 | |||||
7 | 3245 | 3185 | 3000 | 403-491 | 6590 | |||||
8 | 4245 | 4185 | 4000 | 492-670 | 8210 |
Размер H: рамы №1-№6 — 2900 мм, рамы №7-№8 — 3000 мм (для расчетного давления 1,0 и 1,6 МПа).
Количество болтов у фланца: 1,0 МПа — 8 шт., 1,6 МПа — 12 шт.
- рабочая температура начинается с –30 и допускается до уровня +200 °С;
- максимальное рабочее давление около 25 бар;
- используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;
- материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
Производитель ответственно отнесся к качеству и надежности теплообменника и использовал при его создании только коррозионностойкие и износостойкие материалы, чтобы максимально исключить различного рода поломки, в том числе и незначительные. Также Ридан (РИДАН) HH №152 ДУ 200 хорошо переносит вибрации, положительно принимает все гидроудары и не засоряется различными отложениями или накипью от теплоносителя.
