Разборные пластинчатые теплообменники free flow

Разборные пластинчатые теплообменники типа «free-flow» используются для сред, содержащих частицы, которые могут забивать каналы обычных разборных пластинчатых теплообменников:

  • - жидкости, содержащие взвешенные вещества;
  • - кристаллизующиеся жидкости;
  • - пульпы;
  • - вязкие среды.

Заказать теплообменникРИДАН по оптимальным ценам с доставкой в любой регион России и стран СНГ.
Для расчета необходимо заполнить опросный лист или выслать техническую спецификацию (технический расчет).
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru


Технические характеристики разборных пластинчатых теплообменников free flow

Наименование показателя Значение (характеристика)
Рабочая температура,°С: до +160
Максимальное расчетное давление, бар до 25
Материал прокладок:до 10
Диаметр присоединений:Ду32 — Ду400
Ширина канала: 5-20 мм

Преимущества разборных пластинчатых теплообменников free-flow

  • Отсутствие «мертвых» зон на пластине;
  • Низкий перепад давления и пониженное загрязнение пластин при низких скоростях потоков;
  • Отсутствие контакта металл-металл. Пластинчатый теплообменник типа «free-flow» имеет специально разработанные открытые каналы, в которых отсутствует контакт пластин друг с другом. Такой тип канала дает возможность теплообменнику длительно работать даже в случае забивания части канала;
  • Отсутствие загрязнения и смешения жидкостей. АТПР типа «free-flow» имеет каналы с увеличенным зазором, что дает возможность снизить загрязнение теплообменника. Конструкция пластины исключает смешение жидкостей в АТПР типа «free-flow»;
  • Легкая очистка на месте. Простота и легкость разборки АТПР типа «free-flow» позволяют обследовать и очистить каждый сантиметр теплообменной поверхности аппарата, а также уменьшают время простоя АТПР типа «free-flow» во время технического обслуживания.

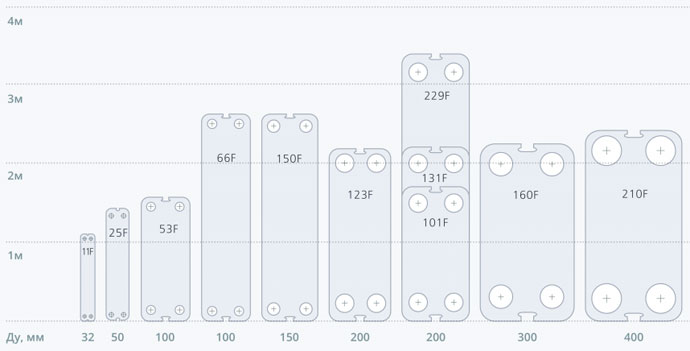

Типоразмерный ряд разборных пластинчатых теплообменников free flow


Тип ПТОДу, ммПлощадь одной пластины, м2Площадь теплообмена, макс., м2Ширина канала, ммДопустимая разница давлений, кгс/см2
НН№11F320,1111,664,8 6
НН№25F500,2895,204,75 6
НН№53F1000,57197,905,5 6
НН№66F1000,6630,3620,0 6
НН№150F150 1,17 264,42 6,0/12,0 6
НН№101F2001,11385,17 6,0 6
НН№123F2001,1172,15 12,0 6
НН№131F2001,30498,246,00 6
НН№229F2002,291 215,99 6,0 6
НН№160F3001,60540,80 10,0 6

Сферы применения разборных пластинчатых теплообменников типа «free-flow» «Ридан»

  • Нефтяная промышленность — в качестве подогревателей сырой нефти и рекуператоров.
  • Пищевая промышленность — нагрев/охлаждение вязких сред и сред содержащих твердые частицы, пульпу, кристаллы, волокна: диффузионного сока, мороженого, сусла, йогурта с наполнителем и т.п.
