Теплообменник Ридан НН №14 Ду 50 | |
 |
Макс. расход 40 куб.м./час Макс. площадь теплообмена 16,35 кв.м. Давление 25 бар. Соединение фланцевое: диаметр Dу 50 мм |
Теплообменник Ридан НН №14 ДУ 50 представляет собой уникальное устройство с повышенным коэффициентом теплоотдачи для систем отопления бытовых и производственных помещений. Из основных рабочих характеристик стоит отметить:
Корпус и рабочие детали изготовлены из нержавеющей стали, хастелоя или титана, что придает агрегату высокие показатели прочности и устойчивости к агрессивным средам.
Материал изготовления прокладок: силикон, витон, нитрил и EPDM, именно они гарантируют надежность и герметичность конструкции.
Технические характеристики теплообменника Ридан НН №14 Ду 50

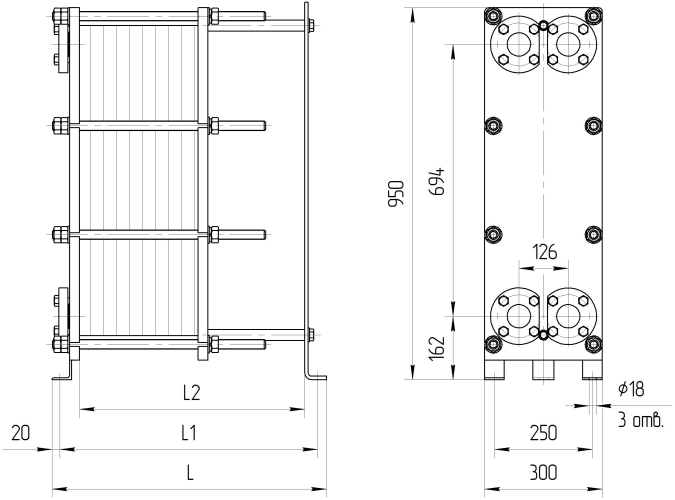

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | 2D чертеж | 3D модель | |||
| L | L1 | L2 | размер | кол-во, шт. | ||||||
Расчетное давление 1,0 МПа (10 кгс/см2) |
||||||||||
| НН№14 общепромышленное/ специальное исполнение |
1 | 515 | 475 | 400 | М20 | 8 | 5-39 | 135 | скачать | скачать |
| 2 | 715 | 675 | 600 | 40-75 | 160 | скачать | скачать | |||
| 3 | 915 | 875 | 800 | 76-111 | 185 | скачать | скачать | |||
Расчетное давление 1,6 МПа (16 кгс/см2) |
||||||||||
| НН№14 общепромышленное/ специальное исполнение |
1 | 520 | 480 | 400 | М24 | 8 | 5-39 | 150 | скачать | скачать |
| 2 | 720 | 680 | 600 | 40-75 | 182 | скачать | скачать | |||
| 3 | 920 | 880 | 800 | 76-111 | 216 | скачать | скачать | |||
- рабочая температура начинается с –30 и допускается до уровня +200 °С;
- максимальное рабочее давление около 25 бар;
- используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;
- материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276;
- тип среды: вода - вода;
- мощность ккал/ч 322500;
- температура на входе греющая среда 70 °С, нагреваемая среда 5 °С;
- температура на выходе греющая среда 40 °С, нагреваемая среда 60 °С;
- количество пластин - 28 шт.
