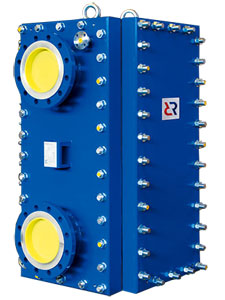

Сварные пластинчатые теплообменники SB

Сварные пластинчатые теплообменники типа SB применяются практически для любых процессов и сред, совместимых с материалами конструкции, в том числе с высокой вязкостью и склонных к образованию отложений. Аппараты используются в таких технологических процессах, как охлаждение и нагрев жидкостей и газов, конденсация и испарение

Заказать теплообменник РИДАН по оптимальным ценам с доставкой в любой регион России и стран СНГ.
Для расчета необходимо заполнить опросный лист или выслать техническую спецификацию (технический расчет).
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru


Технические характеристики сварных пластинчатых теплообменников SB

Наименование показателяЗначение (характеристика)
Рабочие среды, процессы Любые, за редким исключением
Доступ к теплообменной поверхности для очистки и ревизии По обеим сторонам
Расчетная температура, оС от минус 50 до 400
Расчетное давление, кгс/см2 От вакуума до 40
Материал пластин AISI316L, SMO254, С276
Материал рамы углеродистая сталь
Ширина канала, мм до 5,0
Толщина пластин, мм от 0,8 до 1,2
Площадь теплообмена, м2 до 850

Типоразмерный ряд сварных пластинчатых теплообменников SB


Типоразмер Минимальная площадь поверхности, м2 Максимальная площадь поверхности, м2 Ду,мм
SB300 6,0 25 50-250
SB400 19 32 50-300
SB500 42 84 50-400
SB750 95 320 100-600
SB800 51 150 50-300
SB1200 338 845 250-1000


Аппарат состоит из пакета квадратных пластин, сваренных между собой. Пакет пластин вставлен в прямоугольную стальную конструкцию — раму из углеродистой стали, состоящую из верхней и нижней крышек — панелей, крепящихся к угловым стойкам, а также четырех боковых панелей. Боковые панели могут быть полностью сняты для облегчения доступа к пакету пластин.

Контуры теплоносителей полностью герметичны и могут быть снабжены направляющими потока для организации нескольких ходов жидкостей или газа по соответствующему контуру.

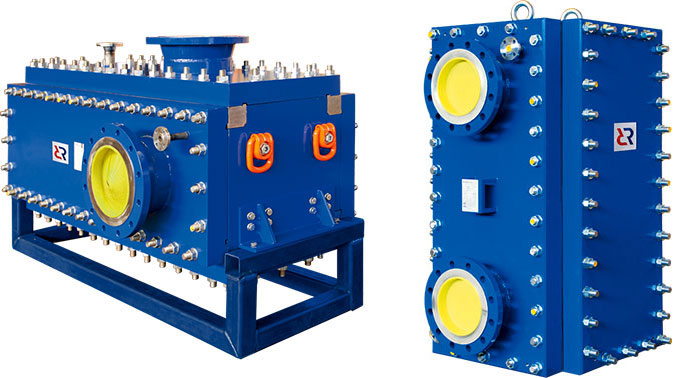

Возможно горизонтальное и вертикальное расположение пакета пластин

Преимущества сварных пластинчатых теплообменников типа SB

  • Сокращение сроков разработки проекта за счет применения грамотно рассчитанного комплексного решения
  • Экономия на складских и логистических затратах (не требуется закупка комплектующих у разных поставщиков, их доставка и складирование)
  • Сокращение сроков строительства и реконструкции
  • Компактность (экономия места для установки)
  • Полный комплект сопроводительной документации для контролирующих органов
  • Удобство обслуживания оборудования (все элементы блока легко доступны для замены, а теплообменный аппарат — для чистки)
  • Надежность — гарантия производителя на комплектное изделие
  • Экономия на стоимости монтажных работ
