Теплообменник Ридан НН №04 Ду 32

Расход воды - 13 куб.м/ч

Макс. площадь теплообмена 3,70 кв.м.

Давление - 25 бар.

Соединение фланцевое: диаметр Dу 32 мм

Заказать расчет теплообменника

Теплообменник Ридан НН №04 ДУ 32 продукт всемирно известного производителя, который предназначен для передачи тепла межд у жидкими и газообразными теплоносителями. Главный элемент данного оборудования – пластины. Благодаря этому теплообменник осуществляет высокоэффективный обмен тепла от теплоносителя до нагреваемой жидкости или газа. Теплообменник Ридан НН №04 ДУ 32 широко применяют на малых производственных предприятиях, крупных заводах и иных организациях.

Технические характеристики теплообменника Ридан НН №04 Ду 32

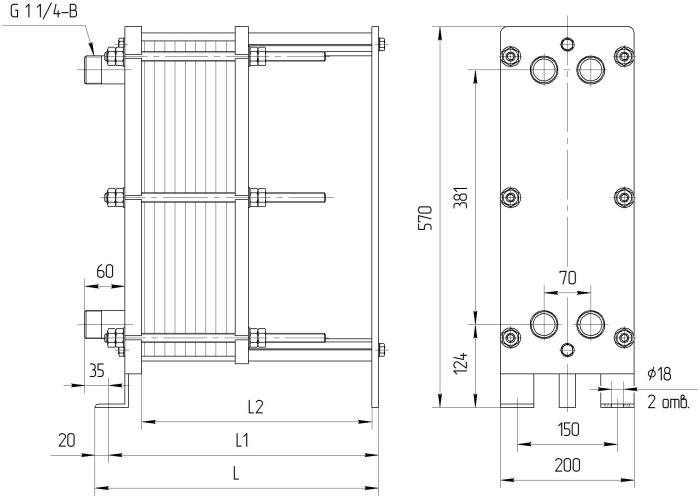

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг. 2D чертеж 3D модель
L L1 L2 размер кол-во, шт.

Расчетное давление 1,0 МПа (10 кгс/см2) и 1,6 МПа (16 кгс/см2)

НН№04
общепромышленное/ специальное исполнение
1 323 303 250 М16 6 11-34 50 скачать скачать
2 403 383 330 35-52 56 скачать скачать
3 573 553 500 53-90 69 скачать скачать

Для удобства монтажа, теплообменники НН№04 могут комплектоваться фитингами под приварку (дополнительная опция)

  • рабочая температура начинается с –30 и допускается до уровня +200 °С;
  • максимальное рабочее давление около 25 бар;
  • используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;
  • материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
  • тип среды: вода - вода
  • мощность ккал/ч 171700
  • температура на входе греющая среда 80 °С, нагреваемая среда 7 °С
  • температура на выходе греющая среда 40 °С, нагреваемая среда 50 °С
  • количество пластин - 30 шт

Основные достоинства данного теплообменника – это экономичность, простота монтажа и эксплуатации.

Стоит отметить также высочайшую устойчивость к различным отложениям и накипи, которые могут образовываться от теплоносителя. За счет таких качеств Теплообменник РИДАН НН №04 ДУ 32 отличается долговечностью.
