Теплообменник Ридан HH №65 Ду 200 | |
 |
Макс. расход 650 куб.м./час Макс. площадь теплообмена 465,12 кв.м. Давление 25 бар. Соединение фланцевое: диаметр Dу 200 мм |
Теплообменник HH Ридан №65 ДУ 200-10 представляет собой новое и эффективное оборудование, предназначенное для обмена жидким или газообразным теплоносителем в различных производственных и общественных помещениях. Данный теплообменник является продукцией отечественного производителя ЗАО «Ридан», который сегодня пришелся по душе огромной аудитории потребителей отопительного оборудования. Яркой причиной такой популярности является теплообменник HH Ридан №65 ДУ 200-10, который отличается на рынке отопительного оборудования высоким качеством сборки, надежностью и долговечностью.
Из рабочих характеристик стоит отметить, что теплообменник Ридан HH (РИДАН) №65 ДУ 200-10 может работать с жидкой средой, температура которой не должна быть ниже -30°С и выше +200°С и при максимально давлении в 25 бар. Корпус и рабочие узлы установки изготовлены из коррозиестойких и прочных материалов. Все прокладки теплообменника отличаются повышенной износостойкостью.
Технические характеристики теплообменника Ридан HH №65 Ду 200

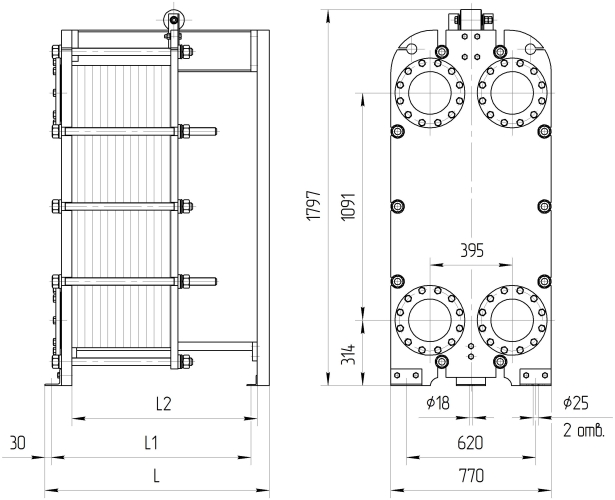

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | 2D чертеж | 3D модель | |||
| L | L1 | L2 | размер | кол-во, шт. | ||||||
Расчетное давление 1,0 МПа (10 кгс/см2) |
||||||||||
| НН№65 общепромышленное исполнение |
1 | 815 | 755 | 600 | М36 | 8 | 11-67 | 1110 | скачать | скачать |
| 2 | 1215 | 1155 | 1000 | 68-140 | 1380 | скачать | скачать | |||
| 3 | 1715 | 1655 | 1500 | 141-231 | 1710 | скачать | скачать | |||
| 4 | 2215 | 2155 | 2000 | 232-322 | 2050 | скачать | скачать | |||
| 5 | 2715 | 2655 | 2500 | 323-413 | 2390 | скачать | скачать | |||
| 6 | 3215 | 3155 | 3000 | 414-504 | 2720 | скачать | скачать | |||
| 7 | 4215 | 4155 | 4000 | 505-686 | 3380 | скачать | скачать | |||
| НН№65 специальное исполнение |
1 | 820 | 760 | 600 | М36 | 8 | 11-67 | 1200 | ||
| 2 | 1220 | 1160 | 1000 | 68-140 | 1470 | |||||
| 3 | 1720 | 1660 | 1500 | 141-231 | 1800 | |||||
| 4 | 2220 | 2160 | 2000 | 232-322 | 2140 | |||||
| 5 | 2720 | 2660 | 2500 | 323-413 | 2480 | |||||
| 6 | 3220 | 3160 | 3000 | 414-504 | 2810 | |||||
| 7 | 4220 | 4160 | 4000 | 505-686 | 3470 | |||||
Расчетное давление 1,6 МПа (16 кгс/см2) |
||||||||||
| НН№65 общепромышленное исполнение |
1 | 825 | 765 | 600 | М36 | 10 | 11-65 | 1340 | скачать | скачать |
| 2 | 1225 | 1165 | 1000 | 66-137 | 1650 | скачать | скачать | |||
| 3 | 1725 | 1665 | 1500 | 138-226 | 2040 | скачать | скачать | |||
| 4 | 2225 | 2165 | 2000 | 227-316 | 2430 | скачать | скачать | |||
| 5 | 2725 | 2665 | 2500 | 317-405 | 2830 | скачать | скачать | |||
| 6 | 3225 | 3165 | 3000 | 406-494 | 3220 | скачать | скачать | |||
| 7 | 4225 | 4165 | 4000 | 495-673 | 3980 | скачать | скачать | |||
| НН№65 специальное исполнение |
1 | 835 | 775 | 600 | М36 | 10 | 11-47 | 1470 | ||
| 2 | 1235 | 1175 | 1000 | 48-136 | 1780 | |||||
| 3 | 1735 | 1675 | 1500 | 137-225 | 2170 | |||||
| 4 | 2235 | 2175 | 2000 | 226-315 | 2560 | |||||
| 5 | 2735 | 2675 | 2500 | 316-404 | 2950 | |||||
| 6 | 3235 | 3175 | 3000 | 405-493 | 3350 | |||||
| 7 | 4235 | 4175 | 4000 | 494-672 | 4110 | |||||
Количество болтов у фланца: 1,0 МПа — 8 шт., 1,6 МПа — 12 шт.
- рабочая температура начинается с –30 и допускается до уровня +200 °С;
- максимальное рабочее давление около 25 бар;
- используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;
- материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
- тип среды: вода - вода
- мощность ккал/ч 6000000
- температура на входе греющая среда 105 °С, нагреваемая среда 70 °С
- температура на выходе греющая среда 75 °С, нагреваемая среда 95 °С
- количество пластин - 231 шт
