Воздушные завесы
Воздушная завеса T-Wall
Воздушная завеса T-Wall – это универсальное устройство для разделения сред с разными температурами или другими характеристиками (влажность, загрязнители воздуха, наличие примесей и т. д.). Воздушные завесы можно разделить на 2 основные группы – с нагревательным элементом и без обогрева. Тепловая завеса (завеса с нагревательным элементом) представляет собой тангенциальный вентилятор, который создаёт плоский и мощный поток тёплого воздуха. Его основная функция создать значительный воздушный заслон от холодного воздуха, который устраняет все возможные сквозняки с улицы и подогревает входную зону до комфортной температуры.
Хотите купить воздушную завесу?
Мы подберем оборудование по оптимальной цене с доставкой в любой регион России и стран СНГ.
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru
Опросный лист для расчета воздушного конденсатора.

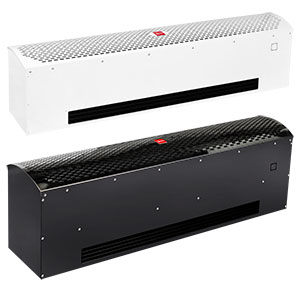

T-Wall® серия 200 | |
![]() |
T-Wall® серия 200 относятся к коммерческим воздушным завесам малой мощности. Предназначены для установки на входные группы с не большой проходимостью. Мощность нагрева (кВт) T-Wall-211E06 - 3,0/6,0 T-Wall-211E09 - 4,5/9,0 T-Wall-216E06 - 3,0/6,0 T-Wall-216E09 - 4,5/9,0 T-Wall-216E12 - 6,0/12,0 T-Wall-211W02 - 8 T-Wall-216W02 - 14 |

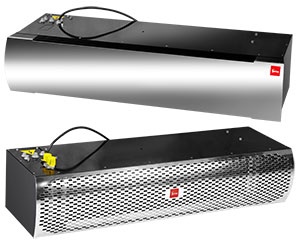

T-Wall® серия 300 | |
![]() |
T-Wall® серия 300 относятся к коммерческим воздушным завесам средней производительности. Предназначены для установки на входные группы с средней проходимостью. Мощность нагрева (кВт) T-Wall-311E06 3/6 T-Wall-311E09 4,5/9 T-Wall-316E09 4,5/9 T-Wall-316E15 7,5/15 T-Wall-320E18 9/18 T-Wall-320E24 12/24 T-Wall-320W02 28 |

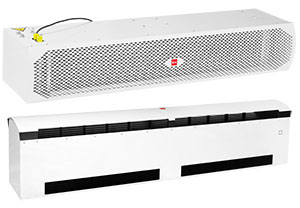

T-Wall® серия 400 | |
![]() |
T-Wall® серия 400 относятся к коммерческим воздушным завесам высокой производительности и мощности нагрева. Предназначены для установки на входные группы с большой проходимостью и на небольшие въездные группы.
Мощность нагрева (кВт) T-Wall-411E09 4,5/9 T-Wall-411E18 9/18 T-Wall-416E12 6/12 T-Wall-416E24 12/24 T-Wall-420E18 9/18 T-Wall-420E36 18/36 T-Wall-420W02 47 |
Маркировка
Пример:
воздушная завеса T-Wall;
серии 200;
длина завесы 11 дм;
без нагрева;
исполнение общепромышленное;
передняя панель Classic.
T—Wall — 2 11 — A 00 — H — Classic
|
T-Wall
2
Серия завесы ×100:
1, 2, 3, 4, 8, 10
|
11
Длина завесы, дм:
07, 08, 15 — для серии 100;
11, 16, 20 — для серии 200/300/400;
12 — для серии 800;
15 — для серии 1000.
|
A
Тип нагрева:
A — без нагрева
E — электрический
W — водяной
|
|
00
Характеристика нагревателя завесы:
00 — для «A»
1,5; 02; 03; 04; 05; 06; 09; 12; 15; 18; 24; 36 — для «E»
мощность нагрева, кВт
02, 03 — для «W»
рядность теплообменника
|
H
Исполнение:
H — стандартное, в белом цвете
K — декоративное, чёрный корпус
с нержавеющей передней панелью
|
Classic
Конструкция передней панели:
Classic — просечная
Sleek — закрытая
|
T-Wall® серия 100 light | |
![]() |
T-Wall® серия 100 light — бытовые воздушные завесы малой мощности. Предназначены для установки на небольшие двери с малой проходимостью. При включении нагреватель включается автоматически на полную мощность. 1 скорость, IP 21, управление кнопкой вкл./выкл. Мощность нагрева (кВт) T-Wall-107E1,5 — 1,5 T-Wall-107E02 — 2 |
T-Wall® серия 100 | |
![]() |
T-Wall® серия 100 — между бытовой и коммерческой линейкой. Компактные габариты, ощутимый воздушный поток, перекрывает малые входные группы. Режим полной и половины мощности нагревателя, а также без нагрева. 1 скорость, 2 ступени нагрева, IP 21, роторный переключатель. Мощность нагрева (кВт) T-Wall-108E03 — 1,5/3 T-Wall-108E04 — 2/4 T-Wall-108E05 — 2,5/5 T-Wall-115E06 — 3/6 T-Wall-115E08 — 4/8 T-Wall-115E010 — 5/10 |
T-Wall® серия 800 | |
![]() |
T-Wall® серия 800 — промышленные воздушные завесы высокой производительности. Скорость воздушного потока на выходе до 22 м/с, хороший шиберующий эффект, существенное сокращение теплопотерь через въездные ворота промышленных зданий. Пыле- и влагозащищённый корпус IP 54, промышленные двигатели. Длина завесы 1200 мм. Мощность нагрева (кВт) T-Wall-812A00 — без нагрева T-Wall-812E12 — 6/12 T-Wall-812E18 — 9/18 T-Wall-812W03 — 42 (водяной) |
T-Wall® серия 1000 | |
![]() |
T-Wall® серия 1000 — промышленная воздушная завеса длиной 1500 мм для больших въездных проёмов. По характеристикам близка к серии 800: пыле- и влагозащищённый корпус, промышленные двигатели, регулировка направления потока, управление от шкафа автоматики. Мощность нагрева (кВт) T-Wall-1015A00 — без нагрева T-Wall-1015E12 — 9/18 T-Wall-1015E18 — 12/24 T-Wall-1015W03 — 42 (водяной) |
T-Guard® серия 200 | |
![]() |
T-Guard® серия 200 — промышленные воздушные завесы низкой производительности. Подходят для установки на небольшие проёмы со слабой ветровой нагрузкой. Простая и надёжная конструкция, монтажная рама в комплекте, IP 54. Мощность нагрева (кВт) T-Guard-212A00 / 218A00 / 224A00 / 230A00 — без нагрева T-Guard-212E12 — 6/12 T-Guard-218E18 — 9/18 T-Guard-224E24 — 12/24 T-Guard-230E30 — 18/36 T-Guard-212W02 — 26 / 218W02 — 52 / 224W02 — 67 / 230W02 — 88 (водяной) |
T-Guard® серия 400 | |
![]() |
T-Guard® серия 400 — промышленные воздушные завесы средней производительности. Для большинства среднеразмерных проёмов ворот с умеренной ветровой нагрузкой. IP 54, монтажная рама в комплекте. Мощность нагрева (кВт) T-Guard-412A00 / 418A00 / 424A00 / 430A00 — без нагрева T-Guard-412E12 — 6/12 / 412E18 — 9/18 T-Guard-418E18 — 9/18 / 418E27 — 13/27 T-Guard-424E24 — 12/24 / 424E36 — 18/36 T-Guard-430E30 — 15/30 / 430E45 — 22/45 T-Guard-412W02 — 39 / 418W02 — 63 / 424W02 — 87 / 430W02 — 111 (водяной) |
T-Guard® серия 700 | |
![]() |
T-Guard® серия 700 — промышленные воздушные завесы высокой производительности. Для больших проёмов ворот с высокой ветровой нагрузкой. IP 54, мощность нагрева до 60 кВт (электр.) и до 313 кВт (водяной). Мощность нагрева (кВт) T-Guard-712A00 / 718A00 / 724A00 / 730A00 — без нагрева T-Guard-712E18 — 9/18 / 712E24 — 12/24 T-Guard-718E27 — 13/27 / 718E36 — 18/36 T-Guard-724E36 — 18/36 / 724E48 — 24/48 T-Guard-730E45 — 22/45 / 730E60 — 30/60 T-Guard-712W03 — 81 / 718W03 — 131 / 724W03 — 181 / 730W03 — 231 (водяной) |
Завеса без обогрева не содержит нагревательного элемента и выполняет задачи по разделению сред со схожими температурами.
Завесы без нагрева могут эффективно применяться на проемах в промышленных холодильных камерах, после их установки на въездной проем наблюдается ощутимое снижение электрического потребления холодильных установок.
Принцип работы
Завеса T-Wall состоит из корпуса, нагревательного элемента, малошумных вентиляторов и фильтров. Принцип действия воздушной завесы достаточно прост: радиальный вентилятор направляет на проём воздушный поток — своеобразный барьер, через который тёплый воздух не может покинуть помещение, а холодный – проникнуть внутрь.
Для достижения эффективной работы, воздушная завеса должна быть правильно подобрана по длине воздушной струи и размеру дверей или ворот. Завесы могут устанавливаться горизонтально над проемом или вертикально (с одной или двух сторон), длина воздушного потока остается равнозначной вне зависимости от варианта установки.
Современные тенденции диктуют повышенные требования к внешнему виду продукции, поэтому завесы T-Wall разработаны в двух разных декоративных исполнениях: Classic – это классическая для воздушных завес передняя панель с перфорированными отверстиями и Sleek – это закрытая передняя панель с двумя воздухозаборными решетками (сверху и снизу завесы)
Преимущества воздушной завесы T-Wall
- 2 ступени защиты от перегрева электрического нагревателя, на 60° (возвратная) и 90° (с ручным возвратом)
- В конструктиве завес используются усиленные электро оребренные ТЭНы, которые увеличивают ресурс электрического нагревателя
- Корпус завес выполнен из оцинкованной стали с порошковым покрытием, что делает его более долговечным
- Изготавливаются в общепромышленном и коррозионностойком исполнениях согласно ГОСТ 32512-2013
- Встроенный термостат защиты от замораживания у водяных завес
- Пульт управления в комплекте
- Более 150 моделей
- 3 варианта нагрева (водяной/электрический/без обогрева)
- Широкая сеть сервисных центров
- Постоянное наличие на складе в Москве

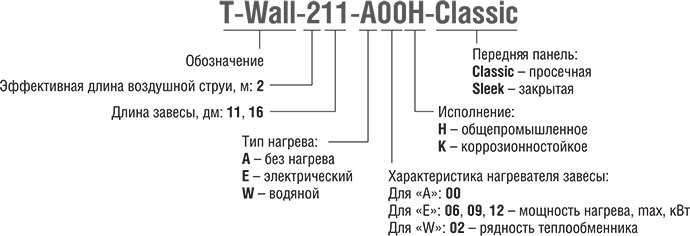

Маркировка воздушной завесы

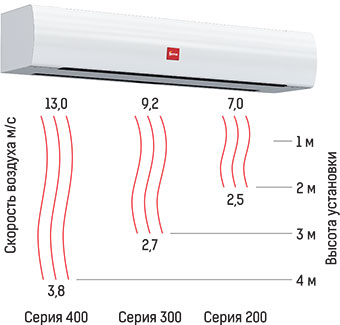

| График скорости воздушной струи завесы с водяным источником тепла ![]() |

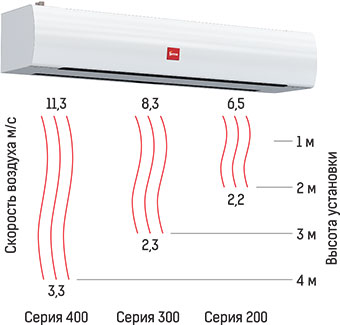

График скорости воздушной струи завесы с электрическим источником тепла / без нагрева ![]() |
