Воздушные завесы T-Wall® серия 300

Хотите купить воздушную завесу?
Мы подберем оборудование по оптимальной цене с доставкой в любой регион России и стран СНГ.
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru
Опросный лист для расчета воздушного конденсатора.

T-Wall® серия 300 относятся к коммерческим воздушным завесам средней производительности. Предназначены для установки на входные группы с средней проходимостью.

Эффективная длина струи до 3 м

Горизонтальный и вертикальный монтаж
Встроенная защита от перегрева электронагревателя
Встроенная защита от замораживания теплообменника (по теплоносителю)
3 скорости вентилятора (IP21)
2 ступени электрического нагрева
Водяной нагрев теплообменником с медными трубками
Встроенный модуль коммутации
Пульт управления в комплекте
2 варианта изготовления передней панели завесы. Classic – это классическая для воздушных завес передняя панель с перфорированными отверстиями овальной формы и Sleek – это закрытая передняя панель с двумя воздухозаборными решетками (сверху и снизу завесы).

Исполнение

Н – общепромышленное (оцинкованная сталь с полимерным покрытием белого цвета RAL 9003)
К – коррозионностойкое (корпус из оцинкованной стали с полимерным покрытием темно-серого цвета RAL 9011; передняя панель из полированной нержавеющей стали)

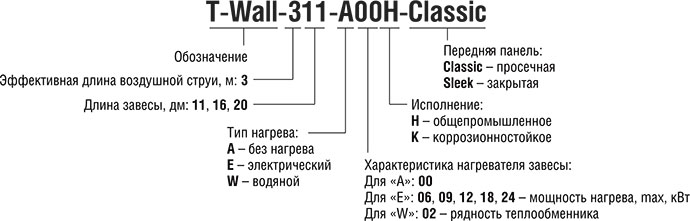

Маркировка воздушной завесы

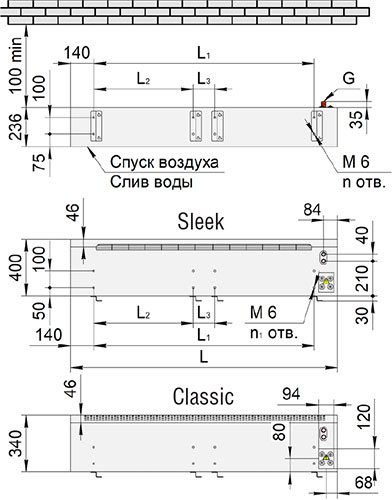

Габаритные размеры

Модель	Тип нагрева	L, мм	L1, мм	L2, мм	L3, мм	n, шт.	n1, шт.	G, дюйм	Масса, кг
T-Wall-311		1100	820	–	–	4	4	–	14
T-Wall-316		1610	1330	600	130	8	8	–	23
T-Wall-320		2050	1770	820	130	8	8	–	26
T-Wall-311		1100	820	–	–	4	4	–	18
T-Wall-316		1610	1330	600	130	8	8	–	27
T-Wall-320		2050	1770	820	130	8	8	–	33
T-Wall-311		1100	820	–	–	4	4	3/4	18
T-Wall-316		1610	1330	600	130	8	8	3/4	28
T-Wall-320		2050	1770	820	130	8	8	3/4	35

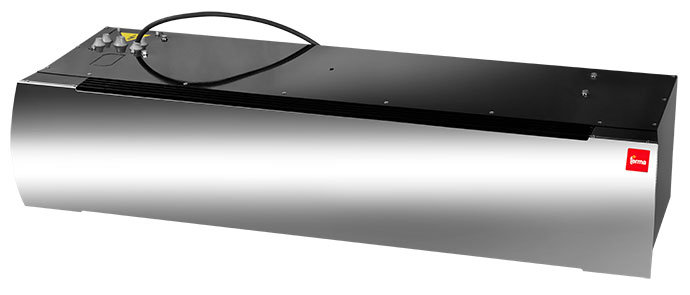

T-Wall 311A00K Sleek

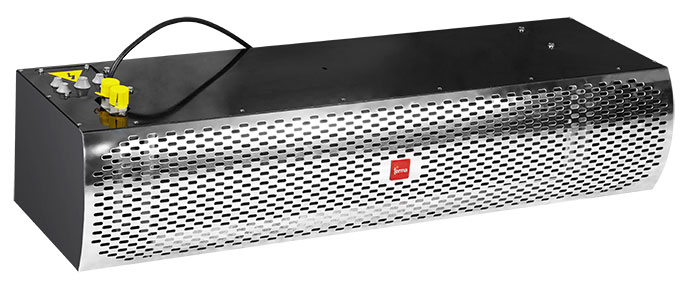

T-Wall T-Wall-311W02 Classic

Технические характеристики

Модель	Тип нагрева	Длина сопла, L мм	Мощность нагрева ¹ кВт	Сеть (50 Гц) В	Потребляемая мощность кВт	Ток A	Производи- тельность м³/ч	Уровень шума, mах² дБА
T-Wall-311А00		1100	–	220	0,1	0,5	1200/1350/1500	53
T-Wall-316A00		1610	–	220	0,2	0,9	1600/1900/2200	54
T-Wall-320A00		2050	–	220	0,2	1,0	2400/2700/3000	56
T-Wall-311E06		1100	3/6	220/380	6,1	10,5	1200/1350/1500	53
T-Wall-311E09		1100	4,5/9	380	9,1	16,0	1200/1350/1500	53
T-Wall-311E12		1100	6/12	380	12,1	21,0	1200/1350/1500	53
T-Wall-316E09		1610	4,5/9	380	9,2	21,5	1600/1900/2200	54
T-Wall-316E12		1610	6/12	380	12,2	21,5	1600/1900/2200	54
T-Wall-316E15		1610	7,5/15	380	15,2	26,0	1600/1900/2200	54
T-Wall-320E12		2050	6/12	380	12,2	21,0	2400/2700/3000	56
T-Wall-320E18		2050	9/18	380	18,2	31,0	2400/2700/3000	56
T-Wall-320E24		2050	12/24	380	24,2	41,0	2400/2700/3000	56
T-Wall-311W02		1100	12	220	0,1	0,5	1100/1200/1400	52
T-Wall-316W02		1610	20	220	0,2	0,9	1500/1800/2100	53
T-Wall-320W02		2050	28	220	0,2	1,0	2200/2500/2800	54

¹ Максимальная для завесы с водяным нагревом при теплоносителе 90/70°С и температуре воздуха в помещении 15°С.
² Уровень шума на расстоянии 5 метров.

Тепловые характеристики

Модель	T-Wall-311W02
Температура воды вход/выход	°C	150/70	130/70	110/70	90/70	80/60	60/40
Расход воздуха	м³/ч	1100/1400	1100/1400	1100/1400	1100/1400	1100/1400	1100/1400
Мощность нагрева	кВт	7/8	9/11	10/12	10/12	8/10	3/3
Расход воды	м³/ч	0,07/0,11	0,14/0,18	0,29/0,32	0,40/0,47	0,40/0,43	0,14/0,14
Температура воздуха на выходе	°C	34/31	39/38	41/39	42/40	36/34	23/21
Падение давления воды	кПа	0,3/0,4	0,4/0,6	1,0/1,5	1,7/2,6	1,8/2,7	0,6/0,9
Модель	T-Wall-316W02
Температура воды вход/выход	°C	150/70	130/70	110/70	90/70	80/60	60/40
Расход воздуха	м³/ч	1500/2100	1500/2100	1500/2100	1500/2100	1500/2100	1500/2100
Мощность нагрева	кВт	18/23	17/22	16/20	16/20	13/15	6/8
Расход воды	м³/ч	0,22/0,29	0,29/0,36	0,47/0,58	0,61/0,76	0,61/0,76	0,29/0,40
Температура воздуха на выходе	°C	50/47	49/45	47/43	46/43	40/37	27/26
Падение давления воды	кПа	1,0/1,4	1,4/2,1	3,2/4,7	5,5/8,0	5,8/8,4	2,2/3,2
Модель	T-Wall-320W02
Температура воды вход/выход	°C	150/70	130/70	110/70	90/70	80/60	60/40
Расход воздуха	м³/ч	2200/2800	2200/2800	2200/2800	2200/2800	2200/2800	2200/2800
Мощность нагрева	кВт	28/33	27/31	25/29	24/28	19/22	10/12
Расход воды	м³/ч	0,36/0,40	0,43/0,50	0,68/0,79	0,90/1,08	0,90/1,08	0,50/0,58
Температура воздуха на выходе	°C	53/50	50/48	48/45	46/44	40/38	29/28
Падение давления воды	кПа	0,9/1,1	1,3/1,8	3,1/4,2	5,5/7,2	5,6/7,7	1,8/2,5

График скорости воздушной струи завесы
с водяным источником тепла

График скорости воздушной струи завесы
с электрическим источником тепла / без нагрева
