Автоматическое управление воздушными завесами

Автоматическое управление воздушными завесами T-Wall осуществляется посредством пульта управления RC-1 и RC-2 и модуля коммутации.
• Все завесы T-Wall® имеют встроенный модуль коммутации и комплектуются пультом управления RC-1.
• Модуль коммутации принимает сигналы от пульта управления и коммутирует их через свою силовую часть, подавая питание на исполнительный механизм завесы (вентилятор/электрический нагреватель).
• Для каждого типа нагрева разработана своя модель:
  • МS — для подключения одной завесы с водяным нагревом или без нагрева;
  • МS-E — для подключения завесы c электрическим нагревом.
• В состав пульта управления входит контроллер и датчик температуры. На передней панели имеются кнопки управления и LCD дисплей для отображения температуры воздуха, скорости вентилятора и режима нагрева.
• Пульт управления RC-1(-2) разработан на основе современного микроконтроллерного управления, благодаря чему имеет продуманный алгоритм работы и широкий функционал.
• Для каждого типа нагрева предусмотрена своя модель. Таким образом, в алгоритме работы учитываются особенности нагрева:
  • электрический нагрев — защита от перегрева и продувка электрического нагревателя после его выключения (для увеличения срока службы ТЭН);
  • водяной нагрев — управление УР ВЕКТОР и защита от замораживания теплообменника;
• Завесы без нагрева могут подключаться к пульту управления для завес с водяным, так и с электрическим нагревом.

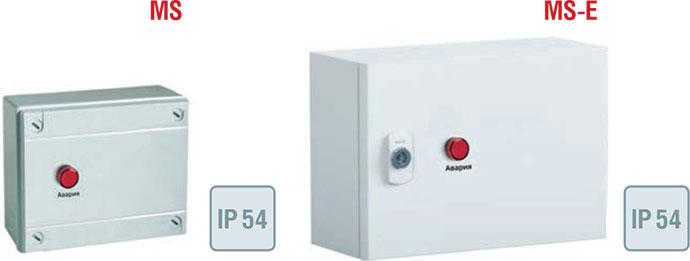

Модуль коммутации

Модуль MS - Предназначен для автоматического управления завесами с водяным нагревом / без нагрева.
Для управления модулем и завесами с водяным нагревом понадобится концевой выключатель, комнатный термостат или пульт управления RC-1/RC-2.
Для управления модулем и завесами без нагрева достаточно только концевого выключателя.

Модуль MS-E - Предназначен для автоматического управления завесами с электрическим нагревом.
Для управления модулем понадобится пульт управления RC-2 и концевой выключатель.

• Подключение пожарной сигнализации, и для MS, термостата защиты от замораживания
• Отключение питания завесы при перегреве электрического нагревателя или вентилятора
• Предусмотрено подключение термостата защиты от замораживания/конечного выключателя
• Степень защиты IP 54

Модель	Тип нагрева	Сеть В	Мощность эл. нагрева завесы кВт	Ток (мах) A	Габариты В х Ш х Г	Масса кг
MS		220/380	-	10	300х220х120	3
MS-E18		380	12…18	32	500х500х210	10
MS-E30		380	24…30	54	-	-
MS-E60		380	36…60	130	-	-

Модуль коммутации МS-E предназначен для подключения одной завесы T-Wall c электрическим нагревом. Модель модуля подбирается из таблицы, в зависимости от мощности подключаемой завесы.

Модуль коммутации МS предназначен для подключения одной завесы T-Wall с водяным нагревом или без нагрева.

Пульт управления воздушными завесами

RC-1 Пульт управления RC-1 предназначен для автоматического управления завесами T-Wall коммерческой серии 200/300/400 и входит в их стандартную комплектацию. Изготавливается на базе микроконтроллера в пластиковом корпусе белого цвета для прямого монтажа на стену. Управление режимами работы осуществляется с помощью кнопок с четким тактильным откликом на нажатие. На сегментном монохромном LCD дисплее отображается температура воздуха, скорость вентилятора и режим нагрева.
В случае управления завесами T-Wall серии 200/300/400 с электрическим нагревом пульт подает сигнал только на включение или отключение нагревателя, а мощность его нагрева зависит от выбранной пользователем скорости вентилятора. На минимальной и средней скорости вентилятора нагреватель завесы работает на 50% мощности, а при максимальной на 100%. Таким образом оболочка ТЭН не перегревается до предельных значений, что увеличивает их срок эксплуатации. Рекомендуется для установки в сухие и чистые помещения.

• Встроенный датчик температуры воздуха
• Управление УР ВЕКТОР
• Степень защиты IP 21
• Управление до 10 завес одного типа и серии

Модель	Тип нагрева	Сеть В	Мощность эл. нагрева завесы кВт	Ток (мах) A	Габариты В х Ш х Г	Масса кг
RC-1		220	-	10	80х80х50	0,3
