Воздушные завесы T-Wall® серия 400

Хотите купить воздушную завесу?
Мы подберем оборудование по оптимальной цене с доставкой в любой регион России и стран СНГ.
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru
Опросный лист для расчета воздушного конденсатора.

T-Wall® серия 400 относятся к коммерческим воздушным завесам высокой производительности и мощности нагрева. Предназначены для установки на входные группы с большой проходимостью и на небольшие въездные группы.

Эффективная длина струи до 4 м

Горизонтальный и вертикальный монтаж
Встроенная защита от перегрева электронагревателя
Встроенная защита от замораживания теплообменника (по теплоносителю)
3 скорости вентилятора (IP21)
2 ступени электрического нагрева
Водяной нагрев теплообменником с медными трубками
Встроенный модуль коммутации
Пульт управления в комплекте

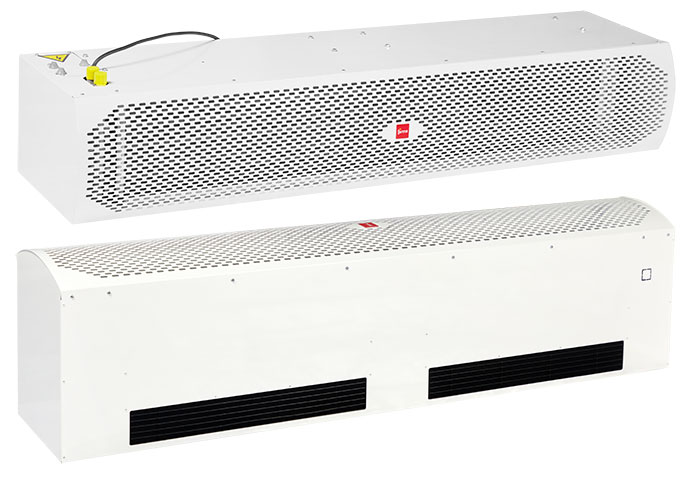

2 варианта изготовления передней панели завесы. Classic – это классическая для воздушных завес передняя панель с перфорированными отверстиями овальной формы и Sleek – это закрытая передняя панель с двумя воздухозаборными решетками (сверху и снизу завесы).

Исполнение

Н – общепромышленное (оцинкованная сталь с полимерным покрытием белого цвета RAL 9003)
К – коррозионностойкое (корпус из оцинкованной стали с полимерным покрытием темно-серого цвета RAL 9011; передняя панель из полированной нержавеющей стали)

Маркировка воздушной завесы

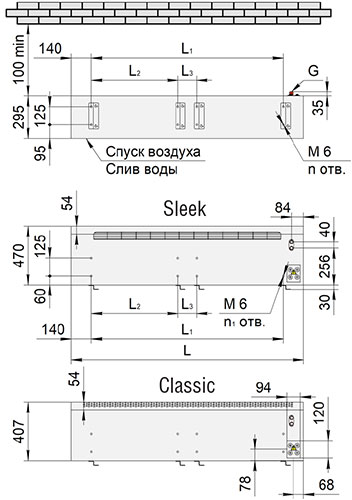

Габаритные размеры

Модель	Тип нагрева	L, мм	L1, мм	L2, мм	L3, мм	n, шт.	n1, шт.	G, дюйм	Масса, кг
T-Wall-411		1100	820	–	–	4	4	–	21
T-Wall-416		1630	1350	600	150	8	8	–	32
T-Wall-420		2070	1790	820	150	8	8	–	42
T-Wall-411		1100	820	–	–	4	4	–	25
T-Wall-416		1630	1350	600	150	8	8	–	34
T-Wall-420		2070	1790	820	150	8	8	–	46
T-Wall-411		1100	820	–	–	4	4	3/4	26
T-Wall-416		1630	1350	600	150	8	8	3/4	40
T-Wall-420		2070	1790	820	150	8	8	3/4	48

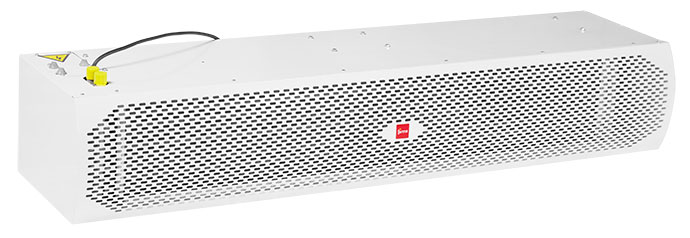

T-Wall 416W02H Classic

T-Wall T-Wall-420A00H Sleek

Технические характеристики

Модель	Тип нагрева	Длина сопла, L мм	Мощность нагрева ¹ кВт	Сеть (50 Гц) В	Потребляемая мощность кВт	Ток A	Производи- тельность м³/ч	Уровень шума, mах² дБА
T-Wall-411А00		1100	–	220	0,3	1,2	1500/2300/2900	61
T-Wall-416A00		1630	–	220	0,5	2,4	2100/3500/4200	62
T-Wall-420A00		2070	–	220	0,5	2,4	3000/4600/5800	65
T-Wall-411E09		1100	4,5/9	380	9,1	16,5	1300/2000/2600	62
T-Wall-411E12		1100	6/12	380	12,1	21,5	1300/2000/2600	62
T-Wall-411E18		1100	9/18	380	18,1	32,0	1300/2000/2600	62
T-Wall-416E12		1630	6/12	380	12,2	22,7	1800/3000/3700	64
T-Wall-416E18		1630	9/18	380	18,2	33,0	1800/3000/3700	64
T-Wall-416E24		1630	12/24	380	24,2	43,0	1800/3000/3700	64
T-Wall-420E18		2070	9/18	380	18,2	33,0	2600/4000/5200	65
T-Wall-420E24		2070	12/24	380	24,2	43,5	2600/4000/5200	65
T-Wall-420E36		2070	18/36	380	36,2	63,0	2600/4000/5200	65
T-Wall-411W02		1100	20	220	0,3	1,2	1300/2000/2500	62
T-Wall-416W02		1630	32	220	0,5	2,4	1800/3000/3600	64
T-Wall-420W02		2070	47	220	0,5	2,4	2600/4000/5000	65

¹ Максимальная для завесы с водяным нагревом при теплоносителе 90/70°С и температуре воздуха в помещении 15°С.
² Уровень шума на расстоянии 5 метров.

Тепловые характеристики

Модель	T-Wall-411W02
Температура воды вход/выход	°C	150/70	130/70	110/70	90/70	80/60	60/40
Расход воздуха	м³/ч	1300/2500	1300/2500	1300/2500	1300/2500	1300/2500	1300/2500
Мощность нагрева	кВт	10/18	9/19	12/19	13/20	10/16	4/5
Расход воды	м³/ч	0,11/0,22	0,14/0,32	0,36/0,54	0,50/0,76	0,47/0,76	0,18/0,25
Температура воздуха на выходе	°C	38/36	37/36	43/38	44/38	38/33	24/21
Падение давления воды	кПа	0,7/0,9	1,0/1,3	2,4/3,2	4,6/5,6	4,4/5,8	1,5/1,9
Модель	T-Wall-416W02
Температура воды вход/выход	°C	150/70	130/70	110/70	90/70	80/60	60/40
Расход воздуха	м³/ч	1800/3600	1800/3600	1800/3600	1800/3600	1800/3600	1800/3600
Мощность нагрева	кВт	23/37	22/35	20/33	20/32	16/26	8/14
Расход воды	м³/ч	0,29/0,47	0,36/0,58	0,58/0,94	0,79/1,26	0,79/1,26	0,36/0,65
Температура воздуха на выходе	°C	53/45	51/44	49/42	48/41	42/36	27/26
Падение давления воды	кПа	0,7/1,0	1,1/1,5	2,7/3,9	5,0/7,1	5,0/7,2	1,3/2,0
Модель	T-Wall-420W02
Температура воды вход/выход	°C	150/70	130/70	110/70	90/70	80/60	60/40
Расход воздуха	м³/ч	2600/5000	2600/5000	2600/5000	2600/5000	2600/5000	2600/5000
Мощность нагрева	кВт	40/55	38/51	35/48	33/47	27/38	15/21
Расход воды	м³/ч	0,47/0,68	0,58/0,86	0,86/1,37	1,19/1,84	1,19/1,84	0,65/1,00
Температура воздуха на выходе	°C	57/48	54/46	51/44	49/43	43/37	30/27
Падение давления воды	кПа	1,5/1,9	2,3/2,9	5,4/7,0	9,7/12,6	10/13	3,2/4,1

График скорости воздушной струи завесы
с водяным источником тепла

График скорости воздушной струи завесы
с электрическим источником тепла / без нагрева
