ТЕПЛООБМЕННИКИ:

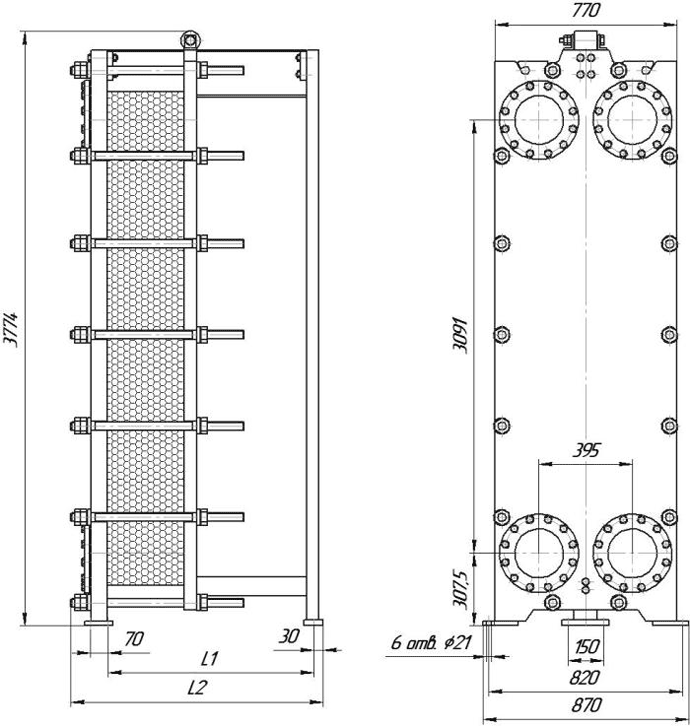

Теплообменник ЭТ-220с
Купить разборные теплообменники ЭТРА.
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru
ЭТ-220с (1,0 МПа)
| Номер рамы | Порт | L1, мм | L2, мм | Кол-во пластин | Масса, кг | Поверхность теплообмена, м2 | Основной крепеж |
| 1 | Ду200 | 520 | 685 | 5 - 50 | 2640-3040 | 6,6-106,6 | М36, 18 шт |
| 2 | 770 | 935 | 51 - 90 | 3080-3425 | 107,8-193,6 | ||
| 3 | 1020 | 1185 | 91 - 140 | 3460-3895 | 195,8-303,6 | ||
| 4 | 1520 | 1685 | 141 - 230 | 3995-4785 | 305,8-501,6 | ||
| 5 | 2020 | 2185 | 231 - 330 | 4885-5765 | 503,8-721,6 | ||
| 6 | 3020 | 3185 | 331 - 450 | 6150-7210 | 723,8-985,6 |
ЭТ-220с (1,6 МПа)
| Номер рамы | Порт | L1, мм | L2, мм | Кол-во пластин | Масса, кг | Поверхность теплообмена, м2 | Основной крепеж |
| 1 | Ду200 | 520 | 685 | 5 - 50 | 3290-3770 | 6,6-106,6 | М36, 20 шт |
| 2 | 770 | 945 | 51 - 90 | 3005-3420 | 107,8-193,6 | ||
| 3 | 1020 | 1185 | 91 - 140 | 3455-3975 | 195,8-303,6 | ||
| 4 | 1520 | 1685 | 141 - 230 | 4075-5020 | 305,8-501,6 | ||
| 5 | 2020 | 2185 | 231 - 330 | 5110-6165 | 503,8-721,6 | ||
| 6 | 3020 | 3185 | 331 - 450 | 6520-7785 | 723,8-985,6 |
