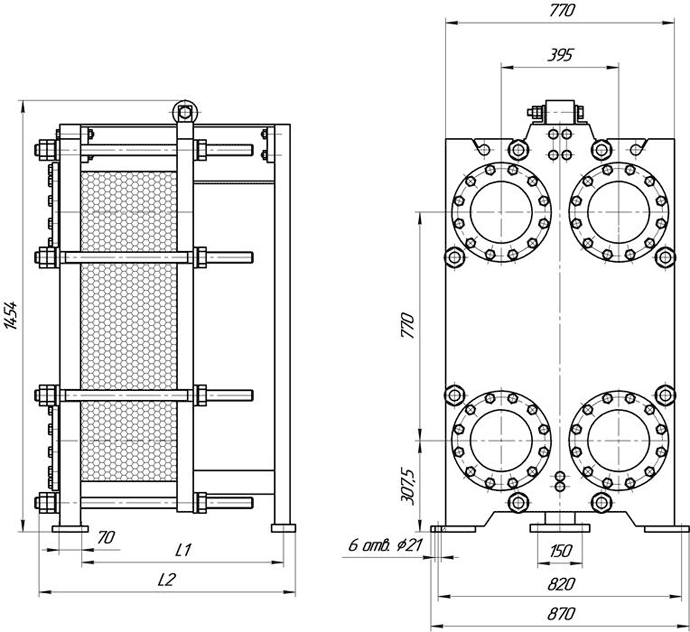

Теплообменник ЭТ-0405

Купить разборные теплообменники ЭТРА.
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru



ЭТ-0405 (1,0 МПа)

Номер рамы Порт L1, мм L2, мм Кол-во пластин Масса, кг Поверхность теплообмена, м2 Основной крепеж
1 Ду200 520 685 5 - 50 950-1060 1,2 – 23,8 М36, 8 шт
2 770 935 51 - 85 1080-1175 24,2 – 40,2
3 1020 1185 86 - 140 1195-1315 40,6 – 60,7
4 1520 1685 141 - 230 1365-1580 61,1 – 101,7
5 2020 2185 231 - 330 1630-1870 102,1 – 142,7
6 3020 3185 331 - 450 2075-2365 143,1 – 183,7

ЭТ-0405 (1,6 МПа)

Номер рамы Порт L1, мм L2, мм Кол-во пластин Масса, кг Поверхность теплообмена, м2 Основной крепеж
1 Ду200 520 695 5 - 50 1060-1180 1,2 – 23,8 М36, 8 шт
2 770 945 51 - 85 1200-1295 24,2 – 40,2
3 1020 1195 86 - 140 1310-1430 40,6 – 60,7
4 1520 1695 141 - 230 1485-1700 61,1 – 101,7
5 2020 2195 231 - 330 1750-1990 102,1 – 142,7
6 3020 3195 331 - 450 2195-2480 143,1 – 183,7
