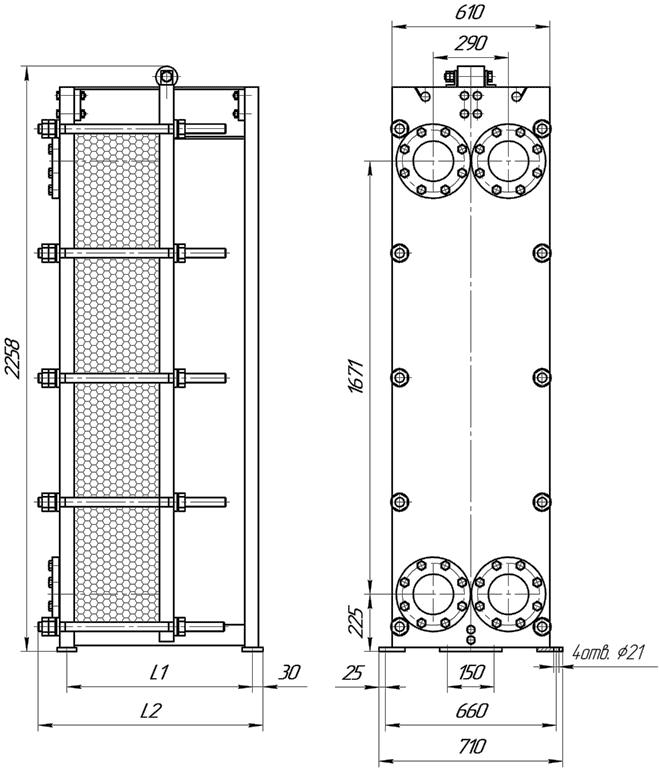

Теплообменник ЭТ-080

Купить разборные теплообменники ЭТРА.
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru



ЭТ-080 (1,0 МПа)

Номер рамы Порт L1, мм L2, мм Кол-во пластин Масса, кг Поверхность теплообмена, м2 Основной крепеж
1 Ду150 550 675 5 – 50 1040 –1220 2,4 – 38,4 М36, 8 шт
2 800 925 51 - 80 1245 - 1365 39,2 – 62,4
3 1050 1175 81 - 130 1390 - 1585 63,2 – 102,4
4 1550 1675 131 - 220 1640 - 1995 103,2 – 174,4
5 2050 2175 221 - 300 2050 - 2365 175,2 – 238,4
6 3050 3175 301 – 430 2470 - 2985 239,2 – 342,4
7 4050 4175 431 - 600 3085 - 3760 343,2 – 478,4

ЭТ-080 (1,6 МПа)

Номер рамы Порт L1, мм L2, мм Кол-во пластин Масса, кг Поверхность теплообмена, м2 Основной крепеж
1 Ду150 550 685 5 – 50 1275 - 1450 2,4 – 38,4 М36, 10 шт
2 800 935 51 - 80 1485 - 1600 39,2 – 62,4
3 1050 1185 81 - 130 1630 - 1830 63,2 – 102,4
4 1550 1685 131 - 220 1890 - 2245 103,2 – 174,4
5 2050 2185 221 - 300 2310 - 2625 175,2 – 238,4
6 3050 3185 301 – 430 2745 - 3260 239,2 – 342,4
7 4050 4185 431 - 600 3375 - 4050 343,2 – 478,4
