Блочные индивидуальные
тепловые пункты (БИТП)

Купить блочные тепловые пункты компании ЭТРА по оптимальным ценам с доставкой в любой регион России и стран СНГ.
Для расчета теплообменника необходимо заполнить опросный лист или выслать техническую спецификацию (технический расчет).
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru



Блочные индивидуальные тепловые пункты предназначены для передачи тепловой энергии, а так же контроля и автоматического регулирования параметров теплоносителя, подаваемого от наружных тепловых сетей (ТС) в систему отопления (СО), систему горячего водоснабжения (ГВС), систему вентиляции (СВ), систему кондиционирования жилых и общественных зданий, а также производственных помещений.

Основные функции БИТП Этра:

  • Коммерческий учет потребляемой тепловой энергии
  • Контроль параметров режимов теплопотребления и их автоматизированное регулирование (величина расхода, уровень напора, температура, и т.д.)
  • Автоматическое поддержание уровня температуры горячей воды с учетом требований санитарных норм
  • Автоматическое поддержание температуры воды в системе отопления в зависимости от температуры наружного воздуха, времени суток, рабочего графика и т.д.
  • Автоматизированный вывод информации на пункт диспетчеризации
  • Возможность дистанционного контроля и управления через модем
  • Сигнализация в случае аварийной и внештатной ситуации
  • Анализ эффективности и оптимизация режимов теплоснабжения
  • Возможность выбора автоматического и ручного режима управления БИТП

Преимущества ИТП Этра:

  • Высокое заводское качество производства;
  • Полный комплект технической документации: паспорт (краткое описание схем, расчётные расходы теплоты и теплоносителей по каждой системе, виды теплоносителей и их параметры и т.д.); руководство по эксплуатации, сборочный чертеж, документация на комплектующее оборудование;
  • Использование собственной библиотеки стандартных решений (типовых схем) с учетом индивидуальных требований Заказчика: гарантия того, что БИТП подойдет и по габаритным характеристикам, и по параметрам тепловой сети;
  • Короткие сроки проектирования и изготовления (от 4-х недель);
  • 100% выходной контроль;
  • Автономная работа ИТП, участие персонала необходимо только для проведения периодического осмотра или технического обслуживания;
  • Многолетний опыт работы сотрудников в сфере разработки, производства и обслуживания теплового оборудования;
  • Применение надежного оборудования известных мировых производителей (Wilo, Tour&Andersson, Genebre, Росма и др.);
  • Собственное производство разборных пластинчатых теплообменников, что позволяет всегда обеспечить Заказчику конкурентоспособную цену;
  • Собственная сервисная служба: полный комплекс работ;
  • Сокращение трудоемкости и сроков проведения монтажных работ: для монтажа ИТП требуется только подключить его к трубопроводу и подать напряжение на шкаф управления;
  • Блочно-модульная конструкция и компактность: возможность установки в труднодоступных, подвальных помещениях;
  • Наличие всей необходимой разрешительной документации.

Преимущества для тепловых сетей:

  • Снижение капиталовложений в тепловые сети составляет до 20-25%;
  • Снижение расхода электроэнергии на перекачку теплоносителя на 20-40%;
  • Снижение максимальной тепловой нагрузки на 8-10%;
  • Снижение расхода сетевой воды на 20-30%.
Помимо этого, установка ИТП позволяет снизить пиковые нагрузки, сохранить пропускную способность тепловых сетей при обеспечении их полной жизнеспособности при сокращении аварийности.

Изготовление индивидуальных тепловых пунктов ЭТРА осуществляется на основании конструкторской документации, разработанных типовых схем и с учетом индивидуальных потребностей и условий Заказчика.

По вопросам расчета, проектирования и приобретения индивидуальных тепловых пунктов (ИТП) ЭТРА вы можете связываться с инженерным отделом компании «ЭТРА» в Нижнем Новгороде либо обращаться в один из филиалов компании.

Типовые решения

Модуль отопления-вентиляции с зависимым присоединением с насосом смешения Модуль отопления-вентиляции с независимым присоединением с 1 теплообменником (без резерва) Модуль отопления-вентиляции с независимым присоединением с 2 теплообменниками (с резервом)

Модуль ГВС одноступенчатый с 1 теплообменником (без резерва) Модуль ГВС одноступенчатый с 2 теплообменниками (с резервом) Модуль ГВС двухступенчатый с 1 теплообменником (моноблок)

Модуль ГВС двухступенчатый с 2 теплообменниками Узел ввода и учета Распределительный коллектор (гребенка)

Шкаф управления контурами отопления и ГВС
В компании «ЭТРА» разработана обширная библиотека типовых модулей, используя которые можно решить практически любую задачу на любом объекте.
Обращаем ваше внимание на то, что помимо типовых модулей и узлов, информация о которых представлена ниже, мы всегда готовы учесть индивидуальные пожелания заказчиков и разработать нетиповое решение, как при проектировании и конструировании, так и при комплектации и изготовлении.
При подборе типовых модулей по умолчанию принимаются следующие значения основных параметров:

Располагаемый напор на вводе 15-20 м.в.с.
Циркуляционный расход ГВС от максимального расхода ГВС 40%
Расчётное давление Тепловой Сети 16 кгс/см2
Расчетное давление при независимом присоединении СО, СВ 6-10 кгс/см2
Расчетное давление при зависимом присоединении СО, СВ 10 кгс/см2
Насосы СО, СВ, ГВС резерв, с ЧР резерв, с ЧР
Расчётная температура тепловой сети 150°С (срезка 130°С)
Температурный график системы отопления 95/70
Температурный график тепловой сети для расчета ГВС 70/30


Перечень типовых модулей / узлов:
Отопление / вентиляция Зависимое присоединение СО к ТС С насосом смешения просмотр модуля
Независимое присоединение СО к ТС С 1 ТО (без резерва) просмотр модуля
С 2 ТО (с резервом) просмотр модуля
ГВС 1 ступень С 1 ТО (без резерва) просмотр модуля

С 2 ТО (с резервом)

просмотр модуля
2 ступени ТО моноблок просмотр модуля
2 ТО просмотр модуля
Узел ввода и учета просмотр модуля
Распределительная гребенка (коллектор) просмотр модуля
Шкаф автоматики просмотр модуля

В зависимости от нагрузки модули отопления/вентиляции и ГВС имеют различные диаметры внутреннего контура, от 32 до 150.

В схеме модулей отопления с теплообменниками по умолчанию присутствует расширительный бак, который компенсирует тепловое расширение теплоносителя и поддерживает оптимальное давление в системе.

Конструктивно каждый модуль является полностью готовой единицей оборудования, установлен на собственной раме, а сами модули собираются между собой в автоматизированный блочный тепловой пункт по принципу конструктора.

Внимание!
Вся представленная техническая информация носит справочный характер. Компания ЭТРА оставляет за собой право по мере необходимости вносить изменения и усовершенствования как в схемы, так и в спецификации и в конструкцию с сохранением общего принципа. Габаритные размеры модуля представлены справочно с учетом теплообменника на первой раме. При необходимости использования теплообменного аппарата большей мощности на более длинных рамах размеры модуля будут увеличены. За более подробной и точной информацией, пожалуйста, обращайтесь в компанию ЭТРА!

Преимущества теплового пункта ЭТРА


5 причин заказать готовый тепловой пункт ЭТРА в заводском исполнении:

Многолетний опыт руководителей и специалистов нашей компании, а также обширная и опробованная на практике библиотека типовых решений – все это является гарантией качественного и грамотного подхода, будь то небольшой типовой модуль или мощный тепловой пункт, спроектированный под индивидуальные требования в специальном исполнении.

1. Продуманное техническое решение

Наши инженеры подбирают решение, идеально сочетающее в себе экономичность и эффективность, следуя простому правилу «необходимо и достаточно» - и с точки зрения габаритов, и с точки зрения схемы и комплектации. Самые сложные этапы проектирования – расчет, подбор оборудования, расчет теплообменников, подбор насосов, и т.д. – мы берем на себя. И вы можете не беспокоиться о том, чтобы все проектные и нормативные требования были соблюдены, чтобы конструкция вписалась в имеющееся помещение, чтобы был обеспечен доступ ко всему оборудованию и о прочих нюансах.
Таким образом, использование теплопунктов ЭТРА при проектировании – это колоссальная экономия времени для проектировщика. Во-первых, наличие обширной базы готовых стандартных решений позволяет нам реагировать и предоставлять всю документацию в течение буквально считанных часов. Но даже если требуется доработка технического решения под специфические требования проекта, первичный расчет и предложение будет сделано в течение 48 часов, а вместе с коммерческим предложением будут предоставлены схемы, спецификации, расчеты теплообменных аппаратов, листы подбора насосов.

2. Заводское качество

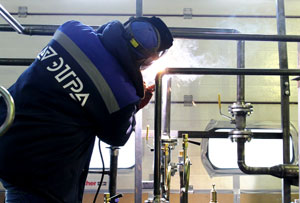

Тепловые пункты ЭТРА изготавливаются на собственной производственной площадке в г. Нижний Новгород.
Производственный комплекс оснащен всем необходимым производственным, обрабатывающим, испытательным оборудованием и ГПМ. Основные производственные участки включают в себя участки раскроя, слесарной, дробеструйной и лезвийной обработки, покрасочные камеры, участки сборки и проведения гидравлических испытаний, сварочные посты. Оборудование, специалисты и технологии имеют свидетельства аттестации НАКС.
Обязательным этапом производства любого БТП является проведение гидравлических испытаний.
Заводская сборка и опрессовка для нашего заказчика является гарантией высокого качества изготовления теплопункта.

3. Удобная комплектация

Заказчику не нужно тратить время и силы на закупку всех необходимых материалов и комплектующих – как правило, это не менее 30 пунктов в спецификации. Все это нужно найти, заказать, оплатить, получить, проверить качество, собрать все необходимые документы, и т.д.
В комплект поставки входит вся необходимая документация – паспорта, сертификаты, руководства по эксплуатации и техническому обслуживанию, схемы, спецификации и т.д. Полный комплект технической и отгрузочной документации – это экономия вашего времени.
Сам теплопункт может поставляться как полностью собранным в виде единой заводской конструкции, так и в виде отдельных блоков/модулей. Все зависит от требований заказчика, особенностей логистики и помещения, в которое будет устанавливаться тепловой пункт.

4. Лояльная цена

Давние партнерские отношения с ведущими поставщиками материалов, оборудования и арматуры позволяет нам получать все для комплектации теплопункта по действительно выгодным ценам.
Очень важно и то, что компания «ЭТРА» также является производителем теплообменников, а теплообменные аппараты могут составлять до 40% в себестоимости теплового пункта.
Таким образом, наши заказчики получают максимально доступное по цене изделие.

5 Быстрый монтаж

Приобретая блочный тепловой пункт производства «ЭТРА», заказчик получает изделие заводской готовности, и до 90% самых сложных работ (сварка, автоматизация, подключение электрики, гидравлические испытания) мы уже для вас сделали. Монтаж непосредственно на месте могут быстро и просто выполнить ваши подрядчики, либо и этот этап мы можем взять на себя.

Оборудование и КИПиА, применяемые в составе ИТП «Этра»
Поз. Наименование оборудования Проектная маркировка Производитель
1 Одноходовой теплообменник системы СО, ГВС, или СВ Серия ЭТ ООО НПО «Этра»
2 Двухходовой моноблочный теплообменник системы ГВС Серия ЭТ ООО НПО «Этра»
3 Насос циркуляционный, подпиточный, повысительный Yonos, Star, TOP, Stratos, IL, MHIL, MVI Wilo
MAGNA, CR, TP, UPS, Grundfos
GHN, NMT, SAN, Smart IMP PUMPS
EVOPLUS, CP, CM DAB
4 Клапан регулирующий CV216/316GG TAHydronics
КПСР-100 КПСР-Групп
5 Электропривод клапана регулирующего TA-МС TAHydronics
ES05/06; SBA AUMA
ST REGADA
6 Регулятор перепада давления DA516, DAF516 TAHydronics
РА-М, РА-А, РА-В КПСР-Групп
7 Регулятор перепуска PM512 TAHydronics
8 Клапан электромагнитный соленоидный EV220B H3 Danfoss
9 Реле давления (прессостат) РД-2Р Росма
10 Бак мембранный, расширительный WRV Wester
Flexcon R Flamco
Cal-PRO, Ultra-PRO Zilmet
11 Электронный регулятор температуры SMH2Gi Segnetics
12 Датчик температуры наружного воздуха ДТС 3005 ОВЕН
13 Термометр сопротивления погружной с гильзой КТПТР, ТМТ, ТПТ Термико
14 Расходомер ЭРСВ ВЗЛЁТ
15 Тепловычислитель ТСРВ ВЗЛЁТ
СПТ Логика
16 Клапан балансировочный STAD, STAF TAHydronics
17 Кран шаровой регулирующий КШ.Ц.Ф.Regula LD
18 Кран шаровой стальной КШ.Ц.Ф, КШ.Ц.П LD
19 Кран шаровой (муфтовый) латунь арт.3028, 3035, 3036, 3046 Genebre
20 Затвор дисковый поворотный арт.2103, 2109 Genebre
21 Клапан обратный, латунь арт.3121 Genebre
Клапан обратный, чугун арт.2401 Genebre
22 Фильтр сетчатый, латунь арт.3302 Genebre
Фильтр сетчатый, чугун 821A Zetkama
23 Манометр показывающий ТМ-510 Росма
24 Термометр показывающий с гильзой, биметаллический БТ-51.211 Росма
25 Клапан пружинный предохранительный Prescor, КПП Прегран
арт.3190 Genebre



ДЛЯ ЗАКАЗА БИТП ЭТРА ЗАПОЛНИТЕ ОПРОСНЫЕ ЛИСТЫ
