Теплообменник ЭТ-040

Купить разборные теплообменники ЭТРА.
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru



ЭТ-040 (1,0 МПа)

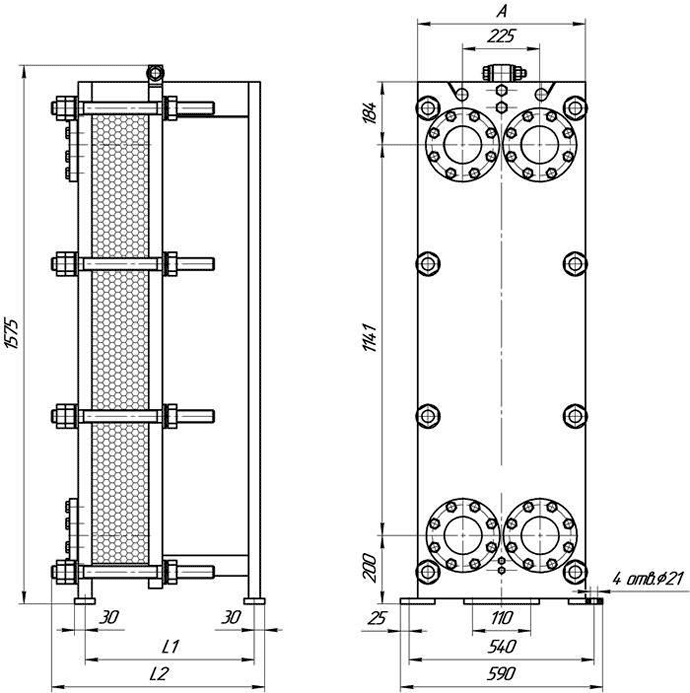

Номер рамы Порт А, мм L1, мм L2, мм Кол-во пластин Масса, кг Поверхность теплообмена, м2 Основной крепеж
1 Ду100 466 535 630 5 - 60 435 – 550 1,2 – 32,2 М24, 10 шт
2 785 880 61 - 100 565 – 645 23,6 - 39,2
3 1035 1130 101 - 150 665 – 765 39,6 – 59,2
4 1535 1630 151 - 230 795 – 960 59,6 - 91,2
5 2035 2130 231 - 330 990 – 1200 91,6 – 121,2
6 2535 2630 331 - 420 1220 – 1405 131,6 – 167,2
7 3035 3130 421 - 510 1425 – 1615 167,6 – 203,2

ЭТ-040 (1,6 МПа)

Номер рамы Порт А, мм L1, мм L2, мм Кол-во пластин Масса, кг Поверхность теплообмена, м2 Основной крепеж
1 Ду100 490 535 660 5 - 60 565 – 680 1,2 – 32,2 М36, 8 шт
2 785 910 61 - 100 700 – 785 23,6 - 39,2
3 1035 1160 101 - 150 805 – 910 39,6 – 59,2
4 1535 1660 151 - 230 940 - 1110 59,6 - 91,2
5 2035 2160 231 - 330 1160 -1370 91,6 – 121,2
6 2535 2660 331 - 420 1400 -1580 131,6 – 167,2
7 3035 3160 421 - 510 1610-1795 167,6 – 203,2
