Воздухоохладители для овощехранилища
Увеличение прибыли в плодоовощной отрасли зависит как от увеличения производства, так и качественной организации хранения овощей и фруктов. В процессе хранения овощи и фрукты выделяют газы и тепло, что влияет на газовый состав воздуха внутри овощехранилища, влажность и температуру.
При проектировании системы вентиляции овощехранилищ уделяется контролю влажности. Повышенная влажность в сочетании с плюсовой температурой приводит к образованию грибков и плесени.
Воздухоохладители для овощехранилища TERMA по оптимальным ценам с доставкой в любой регион России и стран СНГ.
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru
Опросный лист для расчета воздухоохладителя.
Модели воздухоохладителей
UCWA.501.XXX | UCWA.502.XXX | UCWA.503.XXX |
UCWA.504.XXX | UCWA.505.XXX | UCWA.506.XXX |
Скачки температуры, в овощехранилище приводят к образованию конденсата на продуктах.
Правильно организованные воздушные потоки:
- не допускает образования конденсата, что сводит к минимуму процесс усыхания плодов,
- уменьшает испарение влаги из овощей - нет потери в весе.
Необходимо также добавить, что вентиляция овощехранилища в полной мере влияет на увядание плодов. То есть, если она организована правильно, то можно говорить об интенсивной скорости циркуляции воздушных масс, достаточной, чтобы понизить испарение влаги из самих овощей.
ТЕПЛОМАГНАТ и ТЕРМА представляет новую линейку воздухоохладителей АГРО-серии, спроектированную таким образом, чтобы сохранить качество товара при краткосрочном или долгосрочном хранении, а также для повышения эффективности сельскохозяйственного производства в целом. Наши изделия обеспечивают идеально сбалансированное соотношение производительности и расхода воздуха и оптимальные условия хранения для каждого типа продукции.

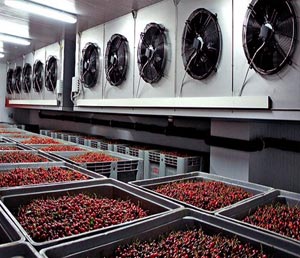

Воздухоохладители специально разработаны для использования в камерах хранения плодоовощной продукции. Прочная и надежная конструкция воздухоохладителей АГРО-серии, проработка мельчайших деталей позволили разработать изделия, отвечающие всем актуальным требованиям рынка. Изделия могут быть использованы в охлаждаемых рабочих зонах, холодных складах и хранилищах.
В воздухоохладителях АГРО-серии применяется от 1 до 6 вентиляторов диаметром 500 мм. Напряжение питания 230В или 400В. Возможно использование АС или ЕС вентиляторов. При необходимости, для удовлетворения требований по шуму, возможно применение тихоходных вентиляторов (по специальному заказу).
При необходимости, воздухоохладители могут комплектоваться различными системами оттайки:
- оттайка электричеством,
- горячим газом,
- водой
- комбинированное решение.
При оттайке электричеством используются ТЭНы из нержавеющей стали. ТЭНы устанавливаются непосредственно внутри медной трубы теплообменного блока, что позволяет максимально эффективно и быстро осуществить оттайку, а так же обеспечивает дополнительную защиту ТЭНа от повреждения.
Подбор воздухоохладителей
Таблица 1. Расчётные условия по стандарту EN 328.
Стандартные условия | Tвоздуха на входе, °C | Влажность, % | T кипения, °C | Температурный напор (dT), К |
SC1 | +10 | 85 | 0 | 10 |
SC2 | 0 | 85 | -8 | 8 |
SC3 | -18 | 95 | -25 | 7 |
SC4 | -25 | 95 | -31 | 6 |
SC5 | -34 | 95 | -40 | 6 |
Таблица 2. k1 - поправочный коэффициент в зависимости от температуры воздуха на входе и температурного напора dT.
dT, К | Температура воздуха на входе в воздухоохладитель, °C | ||||||||||||||
-35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | +1 | +2 | +3 | +4 | +5 | +10 | +12 | |
10 | 1,087 | 1,087 | 1,099 | 1,129 | 1,159 | 1,190 | 1,220 | 1,250 | 1,293 | 1,337 | 1,380 | 1,424 | 1,467 | 1,467 | 1,467 |
9 | 0,978 | 0,978 | 0,989 | 1,016 | 1,043 | 1,071 | 1,098 | 1,125 | 1,164 | 1,203 | 1,243 | 1,282 | 1,321 | 1,321 | 1,321 |
8 | 0,870 | 0,870 | 0,879 | 0,903 | 0,928 | 0,952 | 0,976 | 1,000 | 1,035 | 1,070 | 1,104 | 1,139 | 1,174 | 1,174 | 1,174 |
7 | 0,761 | 0,761 | 0,769 | 0,790 | 0,812 | 0,833 | 0,854 | 0,875 | 0,905 | 0,936 | 0,966 | 0,997 | 1,027 | 1,027 | 1,027 |
6 | 0,652 | 0,652 | 0,659 | 0,678 | 0,696 | 0,714 | 0,732 | 0,750 | 0,776 | 0,802 | 0,828 | 0,854 | 0,880 | 0,880 | 0,880 |
5 | 0,543 | 0,543 | 0,550 | 0,565 | 0,580 | 0,595 | 0,610 | 0,625 | 0,647 | 0,669 | 0,690 | 0,712 | 0,734 | 0,734 | 0,734 |
4 | 0,435 | 0,435 | 0,440 | 0,452 | 0,464 | 0,476 | 0,488 | 0,500 | 0,517 | 0,535 | 0,552 | 0,570 | 0,587 | 0,587 | 0,58 |
Таблица 3. K2 - поправочный коэффициент в зависимости от применяемого хладагента и температуры воздуха на входе.
dT, К | Температура воздуха на входе в воздухоохладитель, °C | ||||||||||||||
-35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | +1 | +2 | +3 | +4 | +5 | +10 | +12 | |
R507A | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 |
R404A | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
R134a | - | - | - | - | 0,86 | 0,88 | 0,89 | 0,91 | 0,91 | 0,91 | 0,92 | 0,92 | 0,92 | 0,93 | 0,93 |
R22 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 |
Пример 1. Расчет производительности воздухоохладителя для условий, отличных от ЗС2
Выбираем модель воздухоохладителя ІІСКА503.Е70
Температура воздуха на входе в воздухоохладитель +12°С
Температурный напор DT1 = 10 К, хладагент R134a
Q0РАСЧ=Q0SC2*k1*k2=30,2*1,467*0,93=41,2 кВт
Пример 2.Выбор воздухоохладителя требуемой производительности.
Требуемая производительность Qo, = 24,0 кВт
Шаг ребер - 7,0 мм
Температура воздуха на входе в воздухоохладитель -20°С
Температурный напор DT1 = 7 К, хладагент R507А
Q0SC2=Q0/(k1*k2)=(24,0)/(0,790*0,97)=31,32 кВт=>UCRA503.G70 36,2 кВт
Произведем расчет производительности UCRA.503.G70 на требуемом режиме.
Q0РАСЧ=Q0SC2*k1*k2=36,2*0,790*0,97=27,74 кВт
