ТЕПЛООБМЕННИКИ:

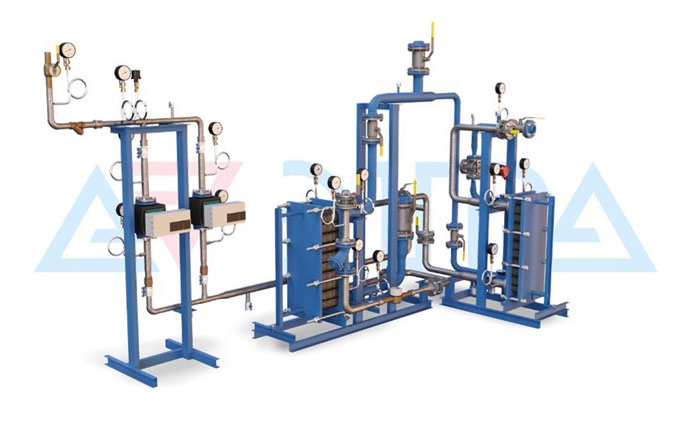

Модуль ГВС двухступенчатый с 2 теплообменниками
Расход теплоно - сителя | Расход вторичного контура | Тепловая нагрузка | Гидравл. сопротивл. | Ду в первичном контуре (Т1,Т2) | Ду во вторичном контуре (Т11, Т21) | Ду пере - мычки | Габариты, мм | Масса, | Номер модуля | ||||
т/ч | т/ч | МВт | кгс/см2 | арматура | рег.клапан | арматура | насосы | L | B | H | кг | ||
0.1-1.7 | 0.1-2.4 | 0.01-0.16 | 0.3 | 32/50 | 15 | 32 | 32 | 25 | 2 000 | 1 400 | 1 800 | 450 | 61.1Г3 |
1.8-2.7 | 25 | 61.2Г3 | |||||||||||
2.3-6.0 | 2.5-8.0 | 0.17-0.56 | 0.7 | 50/80 | 25 | 50 | 32 | 32 | 2 000 | 1 400 | 1 800 | 560 | 62.1Г3 |
6.1-8.8 | 32 | 62.2Г3 | |||||||||||
7.4-10.0 | 8.1-13.0 | 0.57-0.91 | 0.7 | 65/100 | 32 | 65 | 32 | 40 | 2 500 | 1 600 | 2 000 | 700 | 63.1Г3 |
10.1-14.3 | 40 | 63.2Г3 | |||||||||||
11.9-16.0 | 13.1-19.0 | 0.92-1.33 | 1.0 | 80/125 | 40 | 80 | 50 | 50 | 3 000 | 1 600 | 2 000 | 850 | 64.1Г3 |
16.1-20.0 | 50 | 64.2Г3 |

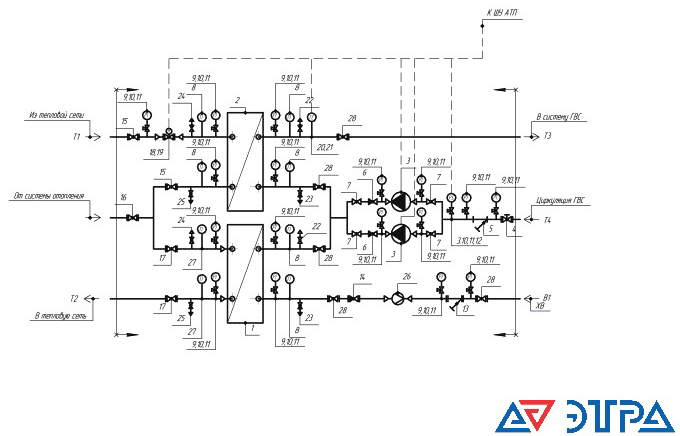

Принципиальная схема
Примечания
- – граница поставки модулей БТП «ЭТРА»
- Спускники и воздушники показаны условно. Установить по месту.
- Шкаф управления выбирается в зависимости от количества и назначения систем, предусмотренных в тепловом пункте.
- Внутренний контур ГВС выполняется из оцинкованных или полипропиленовых труб, по желанию заказчика
Спецификация
- Водоводяной пластинчатый подогреватель (1 ступень) – 1 шт.
- Водоводяной пластинчатый подогреватель (2 ступень) – 1 шт.
- Насос циркуляционный – 2 шт.
- Кран шаровой регулирующий – 1 шт.
- Фильтр сетчатый муфтовый, латунь – 1 шт.
- Клапан обратный муфтовый, латунь – 2 шт.
- Кран шаровой муфтовый, латунь – 4 шт.
- Биметаллический термометр с гильзой, шкала 0-160°С – 6 шт.
- Манометр – 17 шт.
- Трехходовой кран для манометра – 18 шт.
- Импульсная трубка для манометра – 18 шт.
- Реле давления – 1 шт.
- Фильтр сетчатый, фланцевый – 1 шт.
- Клапан обратный межфланцевый, двухстворчатый – 1 шт.
- Кран шаровой стандартнопроходной, фланцевый – 2 шт.
- Кран шаровой стандартнопроходной, фланцевый – 1 шт.
- Кран шаровой стандартнопроходной, фланцевый – 2 шт.
- Двухходовой регулирующий клапан – 1 шт.
- Электропривод для регулирующего клапана – 1 шт.
- Датчик температуры ТПТ-100П – 1 шт.
- Защитная гильза ГЗ – 1 шт.
- Кран шаровой муфтовый, латунь, ручка-бабочка, Ду15 – 2 шт.
- Кран шаровой муфтовый, латунь, ручка-бабочка, Ду25 – 2 шт.
- Кран шаровой стандартнопроходной, приварной, Ст20, Ду15 – 2 шт.
- Кран шаровой стандартнопроходной, приварной, Ст20, Ду25 – 2 шт.
- Счетчик холодной воды – 1 шт.
- Биметаллический термометр с гильзой, шкала 0-160°С – 2 шт.
- Кран шаровой стандартнопроходной, фланцевый – 5 шт.
