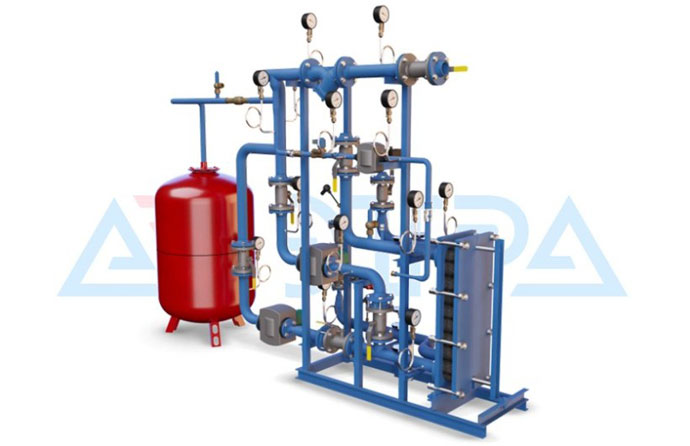

Модуль отопления-вентиляции с независимым присоединением с 1 теплообменником (без резерва)

вернуться к разделу БИТП



Расход теплоно - сителя Расход вторичного контура Тепловая нагрузка Гидравл. сопротивл. Ду в первичном контуре (Т1,Т2) Ду во вторичном контуре (Т11, Т21) Ду пере - мычки Габариты, мм Масса, Номер модуля
т/ч т/ч МВт кгс/см2 арматура рег.клапан арматура насосы L B H кг
0.1-1.6 0.1-3.0 0.01-0.09 0.3 32 15 32 32 20 2 450 700 1 800 160 20.1ГЗ
1.7-3.0 25 2 450 700 1 800 160 20.2ГЗ
1.0-4.0 3.1-8.0 0.1-0.23 0.5 50 25 50 40 25 2 555 700 1 800 400 21.1ГЗ
4.1-8.0 32 2 555 700 1 800 400 21.2ГЗ
3.0-6.0 8.1-13.0 0.24-0.38 0.7 50 25 65 65 25 2 570 700 1 800 490 22.1ГЗ
6.1-8.0 32 2 570 700 1 800 490 22.2ГЗ
5.0-10.0 13.1-19.0 0.42-0.55 0.7 65 32 80 65 32 2 750 755 2 100 1 240 23.1ГЗ
10.1-13.0 40 2 750 755 2 100 1 240 23.2ГЗ
7.0-16.0 19.1-31.0 0.56-0.90 0.7 80 40 100 65 40 3 180 760 2 400 1 380 24.1ГЗ
16.1-19.0 50 3 180 760 2 400 1 380 24.2ГЗ
20.0-25.0 31.1-45.0 0.91-1.30 1.0 100 50 125 80 40 3 500 800 2 400 1 450 25.1Г3
25.1-31.0 65 3 500 800 2 400 1 450 25.2Г3
15.0-40.0 45.1-70.0 1.31-2.04 1.5 125 65 150 100 50 3700 800 2400 1580 26.1Г3
40.1-50.0 80 3700 800 2400 1580 26.2Г3
40.0-55.0 70.1-120.0 2.05-3.49 1.5 150 100 200 100 65 4 000 800 2 500 1 700 27.1Г3
55.1-75.0 4 000 800 2 500 1 700 27.2Г3

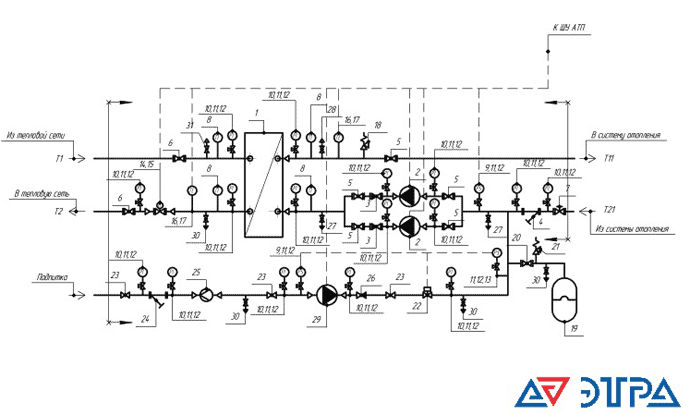

Принципиальная схема

Примечания

  • 1. – граница модуля БТП «ЭТРА»
  • 2. Спускники и воздушники показаны условно. Установить по месту.
  • 3. Шкаф управления выбирается в зависимости от количества и назначения систем, предусмотренных в тепловом пункте.

Спецификация

  1. Водоводяной пластинчатый подогреватель – 1 шт.
  2. Насос циркуляционный – 2 шт.
  3. Клапан обратный межфланцевый, двухстворчатый – 2 шт.
  4. Фильтр сетчатый, фланцевый – 1 шт.
  5. Кран шаровой стандартнопроходной, фланцевый – 5 шт.
  6. Кран шаровой стандартнопроходной, фланцевый – 2 шт.
  7. Кран шаровой, регулирующий – 1 шт.
  8. Биметаллический термометр с гильзой, шкала 0-160°С – 4 шт.
  9. Реле давления – 2 шт.
  10. Манометр – 16 шт.
  11. Трехходовой кран для манометра – 19 шт.
  12. Импульсная трубка для манометра – 19 шт.
  13. Реле давления (подпитка) – 1 шт.
  14. Двухходовой регулирующий клапан – 1 шт.
  15. Электропривод для регулирующего клапана – 1 шт.
  16. Термопреобразователь ТПТ-100П – 2 шт.
  17. Защитная гильза ГЗ – 2 шт.
  18. Клапан предохранительный – 1 шт.
  19. Бак мембранный, расширительный – 1 шт.
  20. Кран шаровой стандартнопроходной, фланцевый – 1 шт.
  21. Клапан предохранительный – 1 шт.
  22. Соленоидный клапан на подпитку двухходовой, Н3 – 1 шт.
  23. Кран шаровой стандартнопроходной, приварной – 1 шт.
  24. Фильтр сетчатый, фланцевый – 1 шт.
  25. Счетчик горячей воды – 1 шт.
  26. Клапан обратный муфтовый, латунь – 1 шт.
  27. Кран шаровой муфтовый, латунь, ручка-бабочка, Ду 25 – 2 шт.
  28. Кран шаровой муфтовый, латунь, ручка-бабочка ДУ 15 – 1 шт.
  29. Насос линии подпитки – 1 шт.
  30. Кран шаровой стандартнопроходной, приварной, Ст20, Ду25 – 4 шт.
  31. Кран шаровой стандартнопроходной, приварной, Ст20, Ду15 – 1 шт.
