Драйкулеры (СУХИЕ ОХЛАДИТЕЛИ, СУХИЕ ГРАДИРНИ) Terma серия Norma

Драйкулеры TERMA Norma по оптимальным ценам с доставкой в любой регион России и стран СНГ.
Для расчета дракулера необходимо заполнить опросный лист или выслать техническую спецификацию (технический расчет).
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru

Стандартные решения, применяемые для коммерческого холода, не работают в промышленном охлаждении. Серия сухих охладителей Norma разработана специально для промышленных применений. Оборудование серии обладает усиленной конструкцией и большим диапазоном мощностей. Изготавливается в горизонтальном и вертикальном исполнении и используется в любых системах охлаждения. Во всех изделиях используется высокоэффективный медно-алюминиевый теплообменник. Для присоединения холодоносителя используются патрубки с резьбой. Сухой охладитель имеет усиленный корпус из оцинкованной стали, покрытый порошковой краской. Серия Norma имеет вертикальное и горизонтальное исполнение. На корпусе предусмотрены места строповки для удобства перемещения и монтажа. Каждая модель может быть изготовлена как с высокорасходными, так и с низкошумными вентиляторами.

Места установки драйкулера

складские помещения
заморозка мяса, рыбы, овощей
цеха по изготовлению продуктов питания
спортивные объекты
системы кондиционирования промышленных предприятий
электростанции
предприятия нефтегазовой промышленности
технологические системы охлаждения

Опции и комплектующие

Вентиляторы импортные EbmPapst или Ziehl-Abegg (Германия), российские собственного производства O 630, 900, 1000 мм
Трубка медная
Алюминиевое оребрение
Корпус - оцинкованная сталь, покрытая порошковой краской

Дополнительно к каждому драйкулеру могут быть поставлены следующие опции и комплектующие:

индивидуальный выключатель на каждый вентилятор
регулятор скорости вращения вентиляторов
виброопоры
шкафы управления
нестандартный шаг оребрения
алюминиевое оребрение с покрытием или медное оребрение
фланцевое соединение
удлинённые опоры
корпус из нержавеющей стали
система адиабатического орошения


NDA.H.063xx.11.xx.xx	NDA.H.063xx.12.xx.xx	NDA.H.063xx.13.xx.xx


NDA.H.063xx.22.xx.xx	NDA.H.063xx.23.xx.xx	NDA.H.063xx.24.xx.xx


NDA.H.063xx.25.xx.xx	NDA.H.063xx.26.xx.xx	NDA.H.063xx.27.xx.xx

Габаритные размеры драйкулеров Norma 630 H

Модель	Габаритные размеры, мм					Схема
Модель	L	А	B	C	D	Схема
NDA.Н.063.11.A	1026	800	776	836	-
NDA.H.063.11.B	1226	1000	976	1036	-
NDA.Н.063.11.C	1426	1200	1176	1236	-
NDA.Н.063.12.A	1826	1600	1576	1636	-
NDA.Н.063.12.B	2226	2000	1976	2036	-
NDA.Н.063.12.C	2626	2400	2376	2436	-
NDA.Н.063.13.A	2626	800	2376	2436	-
NDA.Н.063.13.B	3226	1000	2976	3036	-
NDA.Н.063.13.C	3826	1200	3576	3636	-
NDA.Н.063.14.A	3426	1600	1588	3236	-
NDA.Н.063.14.B	4226	2000	1988	4036	-
NDA.Н.063.14.C	5026	2400	2388	4836	-
NDА.Н.063.15.A	4226	2400	1588	4036	800
NDA.Н.063.15.B	5226	3000	1988	5036	1000
NDA.Н.063.15.C	6226	3600	2388	6036	1200
NDA.Н.063.16.A	5026	3200	1588	4836	1600
NDA.Н.063.16.B	6226	4000	1988	6036	2000
NDA.H.063.17.A	5826	4800	1588	5636	2400
NDA.H.063.21.A	1026	800	776	836	-
NDA.H.063.21.B	1226	1000	976	1036	-
NDA.H.063.21.C	1426	1200	1176	1236	-
NDA.H.063.22.A	1826	1600	1576	1636	-
NDA.H.063.22.B	2226	2000	1976	2036	-
NDA.H.063.22.C	2626	2400	2376	2436	-
NDA.H.063.23.A	2626	800	2376	2436	-
NDA.H.063.23.B	3226	1000	2976	3036	-
NDA.H.063.23.C	3826	1200	3576	3636	-
NDA.H.063.24.A	3426	1600	1588	3236	-
NDA.H.063.24.B	4226	2000	1988	4036	-
NDA.H.063.24.C	5026	2400	2388	4836	-
NDA.H.063.25.A	4226	2400	1588	4036	800
NDA.H.063.25.B	5226	3000	1988	5036	1000
NDA.H.063.25.C	6226	3600	2388	6036	1200
NDA.H.063.26.A	5026	3200	1588	4836	1600
NDA.H.063.26.B	6226	4000	1988	6036	2000
NDA.H.063.27.A	5826	4800	1588	5636	2400


NDA.V.063xx.12.xx.xx	NDA.V.063xx.13.xx.xx	NDA.V.063xx.14.xx.xx


NDA.V.063xx.15.xx.xx	NDA.V.063xx.21.xx.xx	NDA.V.063xx.22.xx.xx


NDA.V.063xx.23.xx.xx	NDA.V.063xx.24.xx.xx	NDA.V.063xx.25.xx.xx


	NDA.V.063xx.26.xx.xx

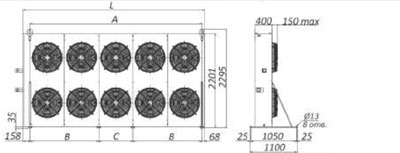

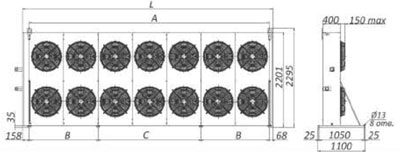

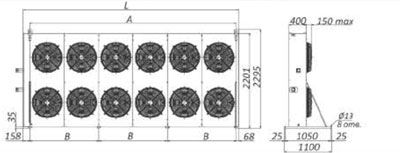

Габаритные размеры драйкулеров Norma 630 V

Модель	Габаритные размеры, мм				Схема
Модель	L	А	B	C	Схема
NDA.V.063.11.A	1026	800	-	-
NDA.V.063.11.B	1226	1000	-	-
NDA.V.063.11.C	1426	1200	-	-
NDA.V.063.12.A	2026	1600	-	-
NDA.V.063.12.B	2226	2000	-	-
NDA.V.063.12.C	2626	2400	-	-
NDA.V.063.13.A	2626	2400	-	-
NDA.V.063.13.B	3226	3000	-	-
NDA.V.063.13.C	3826	3600	-	-
NDA.V.063.14.A	3426	3200	1600	-
NDA.V.063.14.B	4226	4000	2000	-
NDA.V.063.14.C	5026	4800	2400	-
NDA.V.063.15.A	4226	4000	1600	800
NDA.V.063.15.B	5226	5000	2000	1000
NDA.V.063.15.C	6226	6000	2400	1200
NDA.V.063.16.A	5026	4800	1600	-
NDA.V.063.16.B	6226	6000	2000	-
NDA.V.063.17.A	5826	5600	1600	2400
NDA.V.063.21.A	1026	800	-	-
NDA.V.063.21.B	1226	1000	-	-
NDA.V.063.21.C	1426	1200	-	-
NDA.V.063.22.A	2026	1600	-	-
NDA.V.063.22.B	2226	2000	-	-
NDA.V.063.22.C	2626	2400	-	-
NDA.V.063.23.A	2626	2400	-	-
NDA.V.063.23.B	3226	3000	-	-
NDA.V.063.23.C	3826	3600	-	-
NDA.V.063.24.A	3426	3200	1600	-
NDA.V.063.24.B	4226	4000	2000	-
NDA.V.063.24.C	5026	4800	2400	-
NDA.V.063.25.A	4226	4000	1600	800
NDA.V.063.25.B	5226	5000	2000	1000
NDA.V.063.25.C	6226	6000	2400	1200
NDA.V.063.26.A	5026	4800	1600	-
NDA.V.063.26.B	6226	6000	2000	-
NDA.V.063.27.A	5826	5600	1600	2400
