Водогрейные котлы на газе
Teplofor LEX V3-D | |
 |
Серия Lex V3-D — это промышленный отопительный котел с увеличенным объемом топки, с минимальными КПД от 92%. Водогрейные стальные промышленные жаротрубные трехходовые котлы, с доступным диапазоном тепловой мощности от 0,50 до 6,0 МВт и максимальным нагревом теплоносителя до 115 °C. Предназначены для производства отопления и горячей воды. Подходят для работы на газообразном и дизельном топливе. Конструкция котла выполнена в газоплотном исполнении и работает под наддувом. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Мощность | ≤ 6000 кВт |
| Давление | ≤ 6 бар |
| Температура | ≤ 115 °C |
| КПД | > 92,0% |
| Вид топлива | Природный газ, дизельное, мазут, печное, отработанное масло |
| Конструкция | Двухходовой с реверсивной топкой, топка расположена по центру |
| Расчетный срок службы | 25 лет |
| Гарантийный срок | 5 лет |
| Комплект поставки | Готовый к эксплуатации |
МОДЕЛЬНЫЙ РЯД
| Модель | Полезн. мощн. кВт | Теплов. мощн. кВт | КПД, % | Объем котловой воды л | Гидрав. сопротив. котла кПа, не более | Аэро- динам. сопротив. Па, не более | Номи. расход воды через котел м3/ч | Поверхн. нагрева м2 | Дымо- ход мм | Ном. напр. Вольт | Присоед. трубо- провода DN | Вес без воды кг |
| LEX V3-D 500 | 500 | 544 | 92,3 | 800 | 4,1 | 310 | 23 | 31,5 | 350 | 230 | 65 | 2370 |
| LEX V3-D 1000 | 1000 | 1080 | 92,4 | 2300 | 4,7 | 600 | 38 | 38,5 | 370 | 230 | 100 | 2785 |
| LEX V3-D 1250 | 1250 | 1295 | 92,7 | 2200 | 6 | 650 | 42 | 47,3 | 370 | 230 | 100 | 3085 |
| LEX V3-D 1500 | 1500 | 1596 | 92,3 | 2500 | 15,1 | 700 | 55 | 50,8 | 370 | 230 | 100 | 3355 |
| LEX V3-D 2000 | 2000 | 2111 | 92,2 | 3900 | 4,6 | 780 | 70 | 74,1 | 450 | 230 | 150 | 4650 |
| LEX V3-D 2500 | 2500 | 2625 | 92,2 | 4200 | 7,1 | 800 | 87 | 86,3 | 450 | 230 | 150 | 5335 |
| LEX V3-D 3000 | 3080 | 3260 | 92,1 | 5496 | 9,8 | 880 | 103 | 258 | 550 | 230 | 200 | 4496 |
| LEX V3-D 3500 | 3510 | 3800 | 92,5 | 6746 | 4,4 | 850 | 120 | 301 | 550 | 230 | 200 | 5746 |
| LEX V3-D 4000 | 4100 | 4400 | 92,7 | 7641 | 5,7 | 930 | 137 | 352 | 600 | 230 | 200 | 6441 |
| LEX V3-D 4500 | 4690 | 4830 | 92,1 | 7970 | 8,4 | 900 | 155 | 399 | 600 | 230 | 250 | 6620 |
| LEX V3-D 5000 | 5100 | 5430 | 92,1 | 8035 | 5,6 | 950 | 172 | 430 | 600 | 230 | 250 | 7335 |
| LEX V3-D 6000 | 6000 | 6740 | 92,1 | 8959 | 5,9 | 980 | 188 | 498 | 700 | 230 | 250 | 9088 |

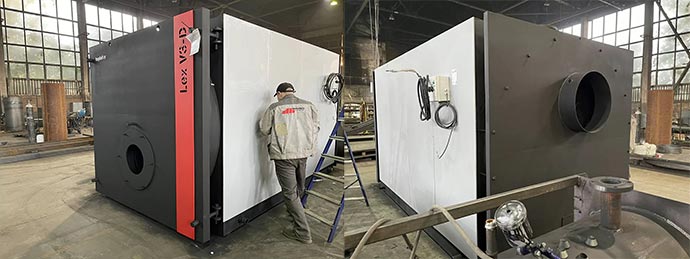

ОПИСАНИЕ
Промышленные водогрейные котлы Lex V3-D прошли обязательную сертификацию, соответствуют всем требованиям стандарта качества и безопасности.
Котлы серии Lex V3-D представляют собой усовершенствованный вариант модели Lex V2-D. Производятся серийно в диапазоне номинальной мощности от 500 до 6000 кВт. Промышленные водогрейные котлы, применяются в системах централизованного теплоснабжения, устанавливают в отдельно стоящих промышленно-отопительных котельных. Рассчитаны котлы Lex V3-D на давление до 6 бар, по запросу возможно увеличение показателей расчетного давления.
Трехходовые отопительные котлы Lex V3-D обеспечивает экологически чистое сжигание топлива во всем диапазоне тепловых мощностей. Незначительные потери с излучением за счет эффективной комбинированной теплоизоляции толщиной 100 мм. Удобство технического обслуживания благодаря наличию поворотных дверей и широкой дверце в задней части жаровой трубы. Передняя поворотная камера «сухого» исполнения, задняя часть полностью водоохлаждаемая. Возможность обслуживания котлов без демонтажа горелок и линий подачи топлива за счет новой конструкции дверей.
В производстве котлов Lex V3-D используем только качественные стали марки 20К и 09Г2С. Благодаря этому обеспечивается долговечность продукции. Сварные швы корпуса котлов и топки выполняются автоматической электродуговой сваркой под слоем флюса. Дымогарные трубы к трубным доскам привариваются автоматической орбитальной головкой в среде аргона. Это гарантирует отсутствие дефектов. Все котлы проходят обязательное гидравлическое испытание давлением, превышающим расчетное в 1,5 раза. Стыковые сварные соединения контролируются ультразвуком в объеме 100%.
ГАБАРИТНЫЕ РАЗМЕРЫ
|
1. Глазок контроля пламени 2. Передняя дверца 3. Панель управления 4. Строповочное крепление 5. Присоединение прямой линии отопления 6. Патрубок датчика минимального уровня 7. Соединение для предохранительного клапана |
8. Строповочное крепление 9. Присоединение обратной лини отопления 10. Задняя камера уходящих газов 11. Дымоход 12. Дверца для чистки топки 13. Дренаж котла 14. Ответный фланец для установки горелки |
| Модель | LEX V3-D 500 | LEX V3-D 1000 | LEX V3-D 1250 | LEX V3-D 1500 | LEX V3-D 2000 | LEX V3-D 2500 | LEX V3-D 3000 | LEX V3-D 3500 | LEX V3-D 4000 | LEX V3-D 4500 | LEX V3-D 5000 | LEX V3-D 6000 |
| H, мм | 1565 | 1933 | 1933 | 1933 | 2266 | 2266 | 2440 | 2440 | 2440 | 2700 | 2820 | 2820 |
| H2, мм | 782 | 966 | 966 | 966 | 1133 | 1133 | 1530 | 1530 | 1530 | 1335 | 1410 | 1410 |
| H3, мм | 782 | 966 | 966 | 966 | 1133 | 1133 | 655 | 655 | 655 | 1335 | 1410 | 1410 |
| P, мм | 2440 | 3005 | 3125 | 3435 | 3800 | 4160 | 3880 | 4300 | 4450 | 4879 | 5389 | 5889 |
| P2, мм | 1946 | 2590 | 2710 | 3020 | 3384 | 3745 | 3070 | 3490 | 3640 | 4430 | 4430 | 5430 |
| L, мм | 1180 | 1590 | 1590 | 1590 | 1870 | 1870 | 2390 | 2390 | 2390 | 2410 | 2560 | 2560 |
| L2, мм | 1000 | 1160 | 1160 | 1160 | 1540 | 1540 | 2190 | 2190 | 2190 | 2170 | 2320 | 2320 |
| Øa, мм | 210 | 300 | 300 | 300 | 344 | 344 | 400 | 420 | 420 | 450 | 450 | 500 |
| Øb, мм | 250 | 370 | 370 | 370 | 450 | 450 | 550 | 550 | 600 | 600 | 700 | 700 |
КОМПЛЕКТАЦИЯ
- Блочный термоизоляционный корпус
- Передняя съемная крышка котла на регулируемых петлях
- Задняя крышка котла футерованная теплоизоляционной плитой
- Турбулизаторы для замедления прохождение дымовых газов
- Фланец горелки
- Строповое устройство
- Смотровое отверстие контроля пламени
- Присоединение прямой линии отопления
- Присоединение обратной линии отопления
- Присоединение для слива системы
- Патрубок дымохода
- Патрубок слива конденсата
- Щетка для чистки котла
- Электрический шкаф управления Lexicon
- Паспорт и инструкция по эксплуатации
ПРЕИМУЩЕСТВА
Минимальные требования к условиям эксплуатацииУстройство котлов учитывает значительный объем воды и большую тепловую инерцию, что дает возможность применять котлы в условиях скачков температур в системе подачи воды. Множество конфигураций
Нашей компанией разработаны и поставляется элементы вспомогательного оборудования, позволяющие сформировать конфигурацию, отвечающую условиям определенного покупателя или воздержаться от части дополнений для экономии конечной цены. Большая поверхность теплообмена
Lex V3-D характеризуется большой поверхностью теплообмена, что гарантирует котлам одни из наиболее высоких характеристик КПД в своем классе при различных рабочих нагрузках. Максимальная безопасность
Котлы спроектированы в соответствии с самыми строгими международными нормами техники безопасности. Одобрены для применения в России и странах СНГ. Надежность и долговечность
Повышенный срок службы котлов обеспечивается особой конструкцией, обеспечивающей низкие теплопотери. Гибкость в использовании
Благодаря обширному модельному ряду и сертифицированному диапазону мощностей. Комплектация горелкой на заводе
Возможна поставка котла с подобранной и установленной газовой или жидкотопливной горелкой европейского производства. Удобство и простота транспортировки
Благодаря наличию верхних подъемных проушин и прочных лонжеронов станины.
