Водогрейные котлы на газе
Teplofor DUPLEX VV2-D | |
 |
Стальные дымогарно-жаротрубные двухходовые промышленные водогрейные котлы, с доступным диапазоном тепловой мощности от 0,14 до 2,0 МВт и максимальным нагревом теплоносителя до 115 °C. Предназначены для производства отопления и горячей воды. Подходят для работы на газообразном и дизельном топливе. Конструкция котла выполнена в газоплотном исполнении и работает под наддувом. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Мощность | ≤ 2000 кВт |
| Давление | ≤ 6 бар |
| Температура | ≤ 115 °C |
| КПД | > 92,0% |
| Вид топлива | Природный газ, дизельное, мазут, печное, отработанное масло |
| Конструкция | Вертикальный двухходовой с реверсивной топкой, топка расположена по центру |
| Расчетный срок службы | 25 лет |
| Гарантийный срок | 5 лет |
| Комплект поставки | Готовый к эксплуатации |
МОДЕЛЬНЫЙ РЯД
| Наименование | Полезная мощность кВт | Мощность топки кВт | КПД, % | Объем тепло- носителя, л | Температура дымовых газов, ºС | Расход природного газа с надувной горелкой max м³/час | Площадь обогрева, м² | Потери давления дымовых газов, мбар | Теплопотери через дымоход, % | Вес нетто, кг |
| Duplex VV2-D140 | 140 | 163 | 92,11 | 120 | 180 | 16,36 | До 1400* | 1,2 | 6,98 | 490 |
| Duplex VV2-D200 | 200 | 216 | 92,11 | 144 | 180 | 23,37 | До 2000* | 1,9 | 7,09 | 570 |
| Duplex VV2-D300 | 300 | 325 | 92,11 | 144 | 180 | 35,05 | До 3000* | 2 | 7,47 | 796 |
| Duplex VV2-D400 | 400 | 443 | 92,02 | 194 | 180 | 46,73 | До 4000* | 4,5 | 7,18 | 980 |
| Duplex VV2-D500 | 500 | 579 | 91,74 | 194 | 180 | 58,41 | До 5000* | 4,2 | 6,61 | 1040 |
| Duplex VV2-D600 | 600 | 667 | 91,91 | 320 | 180 | 70,1 | До 6000* | 6,4 | 6,95 | 1220 |
| Duplex VV2-D700 | 700 | 751 | 92,31 | 360 | 180 | 81,78 | До 7000* | 5 | 6,89 | 1520 |
| Duplex VV2-D800 | 800 | 892 | 92,17 | 980 | 180 | 93,46 | До 8000* | 6,1 | 6,61 | 1760 |
| Duplex VV2-D1000 | 1000 | 1103 | 92,25 | 1060 | 180 | 116,83 | До 10000* | 4 | 6,89 | 1870 |
| Duplex VV2-D1200 | 1200 | 1289 | 92,26 | 1290 | 180 | 140,19 | До 12000* | 5,5 | 6,96 | 2400 |
| Duplex VV2-D1400 | 1400 | 1491 | 92,25 | 1400 | 180 | 163,56 | До 14000* | 6,4 | 6,94 | 2600 |
| Duplex VV2-D1600 | 1600 | 1702 | 92,29 | 1600 | 180 | 186,92 | До 16000* | 6,4 | 6,66 | 2860 |
| Duplex VV2-D1800 | 1800 | 1812 | 92,23 | 1800 | 180 | 210,29 | До 18000* | 6,9 | 6,19 | 3010 |
| Duplex VV2-D2000 | 2000 | 2110 | 92,1 | 2000 | 180 | 229,31 | До 20000* | 5,7 | 6,45 | 3200 |
Мах. температура теплоносителя, ºС: 95/115
Эл. подключение: 220В/50Гц
ОПИСАНИЕ
Водогрейные котлы Duplex VV2-D прошли обязательную сертификацию, соответствуют всем требованиям стандарта качества и безопасности.
Модели Duplex VV2-D – это модульное решение на основе двух котлов Lex, скомпонованных в заводских условиях. Компоновка вертикальная позволяет получить двукратное увеличение мощности котельной установки при незначительном увеличении габаритов. Вертикальные котлы Duplex VV2-D обладают всеми конструктивными особенностями, преимуществами моделей и рассчитаны на применение в системах отопления и ГВС с температурой от 60 до 115 °C.
Модельный ряд различается по рабочему давлению и внешнему исполнению. Котлы мощностью 140-2000 кВт рассчитаны на давление до 6 бар. В данных моделях применена фронтальная съемная крышка на регулируемых петлях которая полностью открывается вправо или влево. Поперечный профиль котлов в полной мере доступен для осмотра и технического обслуживания. Потери тепла излучением минимизированы, благодаря применению теплоизоляционных матов, закрытых алюминиевыми листами.
Высокая эффективность работы котлов Duplex VV2-D обеспечивается оптимальными размерами и слаженным взаимодействием топочной камеры, водяного пространства, лучевой и конвекционной поверхностей. Котлы Duplex обеспечивают наибольшую экономию топлива за счет увеличения теплоотдачи. Четкое концептуальное решение и продуманность размеров топочной камеры, поверхностей излучения и конвективного нагрева, а также объемы воды детально просчитаны.

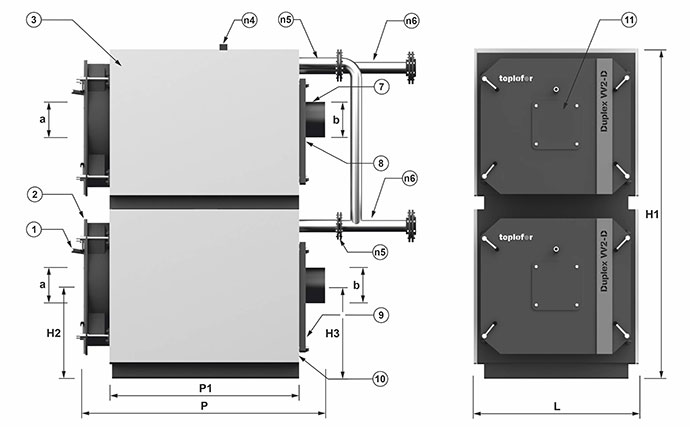

ГАБАРИТНЫЕ РАЗМЕРЫ
|
1. Глазок контроля пламени 2. Передняя дверца 3. Корпус котла 4. Соединение для приборов 5. Присоединение прямой линии отопления 6. Присоединение обратной линии отопления |
7. Дымоход 8. Задняя камера уходящих газов 9. Дверца для чистки топки 10. Дренаж 11. Ответный фланец для установки горелки 12. Строповочное крепление |
| Модель | Н1, мм | Н2, мм | Н3, мм | L, мм | P, мм | P1, мм | Øa, мм | Øb, мм | n4, Ду | n5, Ду | n6, Ду |
| Duplex VV2-D140 | 1820 | 440 | 440 | 770 | 1220 | 830 | 140 | 200 | 50 | 50 | 1 |
| Duplex VV2-D200 | 1820 | 440 | 440 | 770 | 1220 | 830 | 140 | 200 | 50 | 50 | 1 |
| Duplex VV2-D300 | 1810 | 440 | 440 | 780 | 1450 | 1060 | 140 | 250 | 50 | 50 | 1 |
| Duplex VV2-D400 | 1810 | 440 | 440 | 780 | 1450 | 1060 | 140 | 250 | 50 | 50 | 1 |
| Duplex VV2-D500 | 1810 | 440 | 440 | 780 | 1690 | 1305 | 140 | 250 | 50 | 50 | 1 |
| Duplex VV2-D600 | 1960 | 400 | 490 | 870 | 1710 | 1320 | 170 | 250 | 65 | 65 | 1 |
| Duplex VV2-D700 | 1960 | 400 | 490 | 870 | 1920 | 1530 | 170 | 250 | 65 | 65 | 1 |
| Duplex VV2-D800 | 1960 | 400 | 490 | 870 | 1920 | 1530 | 170 | 250 | 65 | 65 | 1 |
| Duplex VV2-D1000 | 2220 | 400 | 540 | 990 | 1920 | 1530 | 200 | 300 | 80 | 80 | 1 1/4 |
| Duplex VV2-D1200 | 2220 | 400 | 540 | 990 | 2210 | 1820 | 200 | 300 | 80 | 80 | 1 1/4 |
| Duplex VV2-D1400 | 2680 | 445 | 650 | 1300 | 2340 | 1810 | 200 | 350 | 100 | 100 | 1 1/2 |
| Duplex VV2-D1600 | 2680 | 445 | 650 | 1300 | 2410 | 1860 | 200 | 350 | 100 | 100 | 1 1/2 |
| Duplex VV2-D1800 | 2960 | 445 | 760 | 1300 | 2510 | 1960 | 250 | 400 | 100 | 100 | 1 1/2 |
| Duplex VV2-D2000 | 2960 | 445 | 700 | 1440 | 2560 | 2010 | 250 | 400 | 125 | 125 | 1 1/2 |
КОМПЛЕКТАЦИЯ
- Блочный термоизоляционный корпус
- Передняя съемная крышка котла на регулируемых петлях
- Задняя крышка котла футерованная теплоизоляционной плитой
- Турбулизаторы для замедления прохождение дымовых газов
- Строповое устройство
- Смотровое отверстие контроля пламени
- Присоединение прямой линии отопления
- Присоединение обратной линии отопления
- Присоединение для слива системы
- Патрубок дымохода
- Патрубок слива конденсата
- Щетка для чистки котла
- Электрический шкаф управления Lexicon
- Паспорт и инструкция по эксплуатации
ПРЕИМУЩЕСТВА
Наивысшая безопасностьВодогрейные котлы серий Duplex VV2-D разработаны в соответствии с наиболее жесткими международными нормами техники безопасности.
Несложная установка
Комплектация котлов содержит все без исключения требуемые для подключения элементы. Перед отправкой котел в полной заводской готовности проходит проверку на предприятии.
Бесперебойный процесс
Конструктивные особенности дают возможность котлам устойчиво функционировать даже при значительных нагрузках и в этапы интенсивной службы.
Условия эксплуатации
Котлы Duplex, функционируют с крупным объемом воды и владеют существенной тепловой инерцией, что дает возможность удерживать производительность в условиях скачков температуры и давления в системе.
Система управления
Система автоматики котла способна работать по средствам логического контроля. Данное решение дает возможность реализовывать целый автоматизированный надзор рабочих характеристик и осуществлять отдельные схемы управления оборудованием.
Высокая энергоэффективность
Интегрированное современное решение для рекуперации дымовых газов, значительно повышающее коэффициент полезного действия котлов и сокращающее количество выброса CO2 в атмосферу.
