Блочный индивидуальный тепловой пункт (БИТП) SYMPATIK VZV-2v

БИТП - блочные тепловые пункты SYSTERM.
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru

Тепловой пункт предназначен для зависимой системы отопления и закрытой одноступенчатой схемой горячего водоснабжения клапана.
Тепловой пункт следует использовать, когда:
для системы отопления:
  • требование технических условий на подключение данного объекта;
    СП41-101 -95 п.3.4 Системы отопления зданий следует при-соединять к тепловым сетям непосредственно при совпадении гидравли-ческого и температурного режимов тепловой сети и местной системы через … смесительные насосы при необходи-мости снижения температуры воды в системе ото-пления и располагаемом напоре, при осуществле-нии автоматического регулирования системы.
  • температуры и давления не позволяют напрямую подключаться к централизованным системам отопления, вентиляции и т.д.
для системы ГВС:
  • требование технических условий на подключение данного объекта;
    Схема присоединения водоподогревателей горячего водоснабжения в за-крытых системах теплоснабжения выбирается в зависимости от соотношения максимального потока теплоты на горячее водоснабжение Qhmax и максимального потока теплоты на отопление Qomax;
    одноступенчатая схема
Оригинальный дизайн теплового пункта обеспечивает легкую доступность для эксплуатации и обслуживания ко всем компонентам. Установка специальной рамы, позволяет устанавливать тепловой пункт на пол с неровностями.

Sympatik VZV-2V Зависимая система отопления и одноступенчатая ГВС.

Принципиальная схема



Подогреватель горячего водоснабжения параллельно присоединены к той же тепловой сети, что и системы отопления зданий. Вода, из наружной водопроводной сети(с температурой tx.в°С,) подается в подогреватели горячего водоснабжения. В них, она нагревается сетевой водой (с температурой Tо1°С,) поступающей из подающего трубопровода тепловой сети. Охлаждённая сетевая вода (с температурой Tг2°С,) подается в обратный трубопровод тепловой сети. После подогревателей горячего водоснабжения, нагретая (горячая) водопроводная вода с температурой направляется к водоразборным приборам зданий.

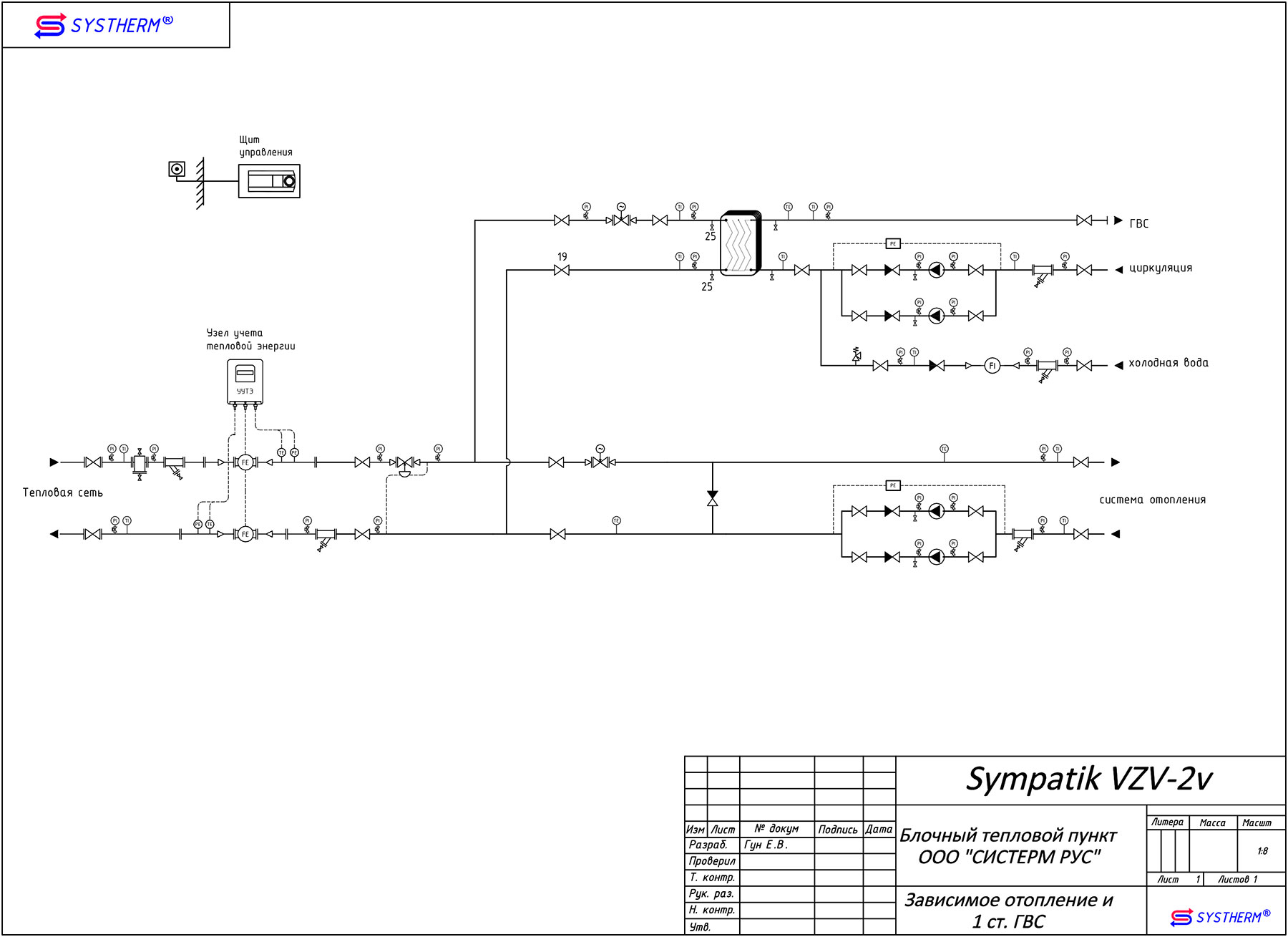

Схема теплового пункта



Типовые тепловые пункты VNV-2st Мощность Отопления (кВт) Мощность ГВС (кВт) Габаритные размеры Цена*, ЕВРО с НДС
Длина (мм) Высота (мм) Ширина (мм)
VZV-2v-100-1001001001600130055016 500
VZV-2v-300-3003003001600130055020 795
VZV-2v-500-5005005001800140065025 010
VZV-2v-700-7007007002000140070027 280
VZV-2v-1000-1000100010002200150085030 255
