Подогреватели водоводяные блочного типа (БП)
Заказать подогреватели водоводяные блочного типа (БП) по оптимальным ценам с доставкой в любой регион России и стран СНГ.
Для расчета подогревателя необходимо заполнить опросный лист или выслать техническую спецификацию (технический расчет).
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru
![]() |

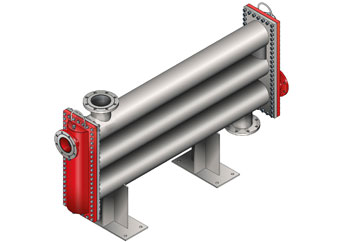

Подогреватели водоводяные скоростные блочного типа (БП) с секторными опорными перегородками и профильными (накатными) трубками предназначены для систем теплоснабжения зданий различного назначения, присоединенных к тепловым сетям ТЭЦ, районных, квартальных и домовых котельных с тепловой нагрузкой от 0,05 до 3 Гкал/час. В качестве поверхности теплообмена используются профилированные теплообменные трубы из латуни марки Л68 или Л63 диаметром 16х1 мм. |
Основные особенности и отличия подогревателей блочного типа (БП) от других кожухотрубных подогревателей состоят в следующем:
1. Секции соединены последовательно по трубному и межтрубному пространствам компактными камерами взамен громоздких "калачей", что позволило: - сократить расстояния между отдельными секциями до 30-50 мм вместо 130-275 мм в секционных подогревателях. - ликвидировать зоны пониженного теплообмена, которые имелись в торцевых частях секций традиционно выпускаемых подогревателей в соответствии с вышеуказанными техническими условиями .
2. Благодаря использованию профилированных латунных трубок и секторных опорных перегородок, достигнуто активное турбулентное движение потоков воды как в трубках, так и в межтрубном пространстве. По совокупности эти нововведения позволили поднять коэффициент теплопередачи блочных подогревателей в 1,9 - 2 раза в сравнении с кожухотрубными с гладкими трубками и кольцами с опорными полками.
3. Простота устройства обеспечивает невысокую трудоемкость изготовления, монтажа и обслуживания, а так же надежность в работе. Конкретная эффективность использования водоподогревателей блочного типа видна из следующих сопоставлений по значительному количеству существующих тепловых пунктов жилых районов городской застройки, оборудованных кожухотрубными теплообменниками.
Стоимость подогревателей блочного типа и теплообменников с гладкими трубками и кольцами с опорными полками вполне сопоставимы с учетом разного количества требующихся секций при одинаковой теплопроизводительности.
Средний срок службы блочного водоподогревателя (БП) - не менее 15 лет.
Каталог водоподогревателя блочного типа (БП)
№№ пп | Условное обозначение блока | Поверхность нагрева, м2 | Номинальный тепловой поток, кВт | Габаритные размеры, мм (длина х высота х ширина) | Масса, кг |
1 | ПВ 57х2-1,0-БП-2 | 0,74 | 28,0 | 2202 х 384 х 160 | 59 |
2 | ПВ 57х2-1,0-БП-3 | 1,11 | 38,5 | 2266 х 471 х 160 | 82 |
3 | ПВ 57х2-1,0-БП-4 | 1,48 | 51,0 | 2142 х 558 х 160 | 104 |
4 | ПВ 57х2-1,0-БП-5 | 1,85 | 64,0 | 2206 х 645 х 160 | 128,6 |
5 | ПВ 57х2-1,0-БП-6 | 2,22 | 77,5 | 2142 х 732 х 160 | 151,6 |
6 | ПВ 76х2-1,0-БП-2 | 1,30 | 45,0 | 2230 х 422 х 180 | 80 |
7 | ПВ 76х2-1,0-БП-3 | 1,95 | 68,0 | 2226 х 528 х 180 | 118 |
8 | ПВ 76х2-1,0-БП-4 | 2,60 | 90 | 2162 х 634 х 180 | 156 |
9 | ПВ 76х2-1,0-БП-5 | 3,25 | 113,0 | 2226 х 740 х 180 | 189 |
10 | ПВ 76х2-1,0-БП-6 | 3,90 | 136 | 2162 х 846 х 180 | 220 |
11 | ПВ 89х2-1,0-БП-2 | 1,86 | 65 | 2278 х 448 х 195 | 100 |
12 | ПВ 89х2-1,0-БП-3 | 2,79 | 97,5 | 2238 х 567 х 195 | 150 |
13 | ПВ 89х2-1,0-БП-4 | 3,72 | 130,0 | 2174 х 686 х 195 | 198 |
14 | ПВ 89х2-1,0-БП-5 | 4,65 | 162,5 | 2238 х 805 х 195 | 235 |
15 | ПВ 114х2-1,0-БП-2 | 3,58 | 125 | 2355 х 498 х 215 | 140 |
16 | ПВ 114х2-1,0-БП-3 | 5,37 | 187,5 | 2264 х 642 х 215 | 210 |
17 | ПВ 114х2-1,0-БП-4 | 7,16 | 250,0 | 2197 х 786 х 215 | 280 |
18 | ПВ 114х2-1,0-БП-5 | 8,95 | 313,0 | 2264 х 930 х 215 | 350 |
19 | ПВ 168х2-1,0-БП-2 | 6,98 | 244,0 | 2411 х 606 х 280 | 260 |
20 | ПВ 168х2-1,0-БП-3 | 10,47 | 366,0 | 2318 х 804 х 280 | 390 |
21 | ПВ 168х2-1,0-БП-4 | 13,96 | 488 | 2253 х 1002 х 280 | 520 |
22 | ПВ 168х2-1,0-БП-5 | 17,45 | 610,0 | 2318 х 1200 х 280 | 650 |
23 | ПВ 168х4-1,0-БП-2 | 13,96 | 446 | 4411 х 606 х 280 | 423 |
24 | ПВ 168х4-1,0-БП-3 | 20,94 | 670,0 | 4318 х 804 х 280 | 636 |
25 | ПВ 168х4-1,0- БП-4 | 27,92 | - | 4253 х 1002 х 280 | 846 |
26 | ПВ 219х2-1,0-БП-2 | 11,50 | 402,0 | 2464 х 728 х 335 | 406 |
27 | ПВ 219х2-1,0-БП-3 | 17,25 | 603,5 | 2368 х 997 х 335 | 602 |
28 | ПВ 219х4-1,0-БП-2 | 23,02 | 736,5 | 4464 х 728 х 335 | 672 |
29 | ПВ 219х4-1,0-БП-3 | 34,53 | 1105,0 | 4368 х 997 х 335 | 980 |
30 | ПВ 273х2-1,0-БП-2 | 20,56 | 719,5 | 2518 х 836 х 390 | 610 |
31 | ПВ 273х2-1,0-БП-3 | 30,84 | 1079,0 | 2422 х 1160 х 390 | 800 |
32 | ПВ 273х4-1,0-БП-2 | 41,20 | 1318,0 | 4518 х 836 х 390 | 1016 |
33 | ПВ 273х4-1,0-БП-3 | 61,68 | 1973,5 | 4422 х 1160 х 390 | 1420 |
34 | ПВ 325х2-1,0-БП-2 | 28,49 | 997,0 | 2570 х 940 х 440 | 775 |
35 | ПВ 325х2-1,0-БП-3 | 42,73 | 1495,5 | 2474 х 1315 х 440 | 1150 |
36 | ПВ 325х4-1,0-БП-2 | 56,98 | 1810,0 | 4570 х 940 х 440 | 1296 |
37 | ПВ 325х4-1,0-БП-3 | 85,47 | 2735,0 | 4474 х 1315 х 440 | 1830 |
