Теплообменник Danfoss XG 20

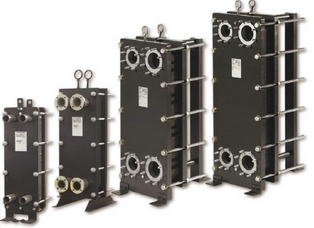

Разборные пластинчатые теплообменники типа DANFOSS XG состоят из двух опорных плит и зажатых между ними штампованных пластин с уплотнительными прокладками. Пластины теплообменника фиксируются очень точно с помощью направляющих штырей. В разборных теплообменниках используются пластины нескольких размеров. Количество пластин зависит от требуемой теплопроизводительности, диапазона температур и допустимого перепада давления. Точную производительность теплообменника обеспечивают подбором необходимого количества пластин. Разборный пластинчатый теплообменник можно рассоединить для очистки или замены пластин и уплотнительных прокладок. Поэтому такая конструкция часто рекомендована для систем горячего водоснабжения. Разборные пластинчатые теплообменники могут устанавливаться непосредственно на ровной поверхности без использования специального фундамента.

РАЗНОВИДНОСТИ ТЕПЛООБМЕННИКОВ DANFOSS XG 20

Тип	Присоед-е	Кол. пластин	S (м2)	Общая длина (мм)
Теплообменник XG 20L-1-10	G 2 A	10	1,23	490
Теплообменник XG 20L-1-20	G 2 A	20	2,46	490
Теплообменник XG 20L-1-30	G 2 A	30	3,69	490
Теплообменник XG 20L-1-40	G 2 A	40	4,92	640
Теплообменник XG 20L-1-50	G 2 A	50	6,15	640
Теплообменник XG 20L-1-60	G 2 A	60	7,38	640
Теплообменник XG 20L-1-70	G 2 A	70	8,61	790
Теплообменник XG 20L-1-80	G 2 A	80	9,84	790
Теплообменник XG 20L-1-90	G 2 A	90	11,07	790
Теплообменник XG 20L-1-100	G 2 A	100	12,3	940
Теплообменник XG 20L-1-110	G 2 A	110	13,53	940
Теплообменник XG 20L-1-120	G 2 A	120	14,76	940
Теплообменник XG 20L-1-140	G 2 A	140	17,22	1090

Технические характеристики теплообменника Danfoss XG 20

• Количество пластин, шт.: 10-140;
• Макс. рабочее давление, бар: 16;
• Диапазон рабочей температуры: от -10 до +150°С;
• Объем канала, л: 0.480;
• Тип присоединения: резьба;
• Материал пластины: EN 1.4404;
• Материал уплотнения: EPDM.

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ТЕПЛООБМЕННИКОВ DANFOSS XG 20

Пластинчатый паяный теплообменник XG 20 H/L DANFOSS выдерживает высокое давление и температуру до 550 градусов. Компактные правильные габариты позволяют размести в любом месте. Надежность, практичность и прочность пластинчатого паяного теплообменника XG 20 H/L при различных условиях эксплуатации подтверждена надлежащими сертификатами. Самостоятельная очистительная функция конструкции, стойкость к коррозии, компактные размеры — признаки оптимального устройства в системе центрального водоснабжения. Потери теплового потока и гидравлические потери при определенном условии сведены к нулю.

ОБЛАСТИ ПРИМЕНЕНИЯ ТЕПЛООБМЕННИКОВ DANFOSS XG 20

Пластинчатый паяный теплообменник XG 20 H/L DANFOSS отличается симбиозом высоких тепловых качеств с надёжностью конструкции. Данная технология заключается в пайке припоем с расплавлением материала. Паяные в такой способ теплообменники пластинчатые паяные теплообменники ХВ-60 1-ходовой выполнены из нержавеющей стали, что дает высокий уровень стойкости к коррозии. Компактный размер и высокая мощность являются полноценными заменителями более массивных теплообменников прошлого поколения. Вследствие усиленной коррозионной стойкости такой теплообменник можно применять практически во всех системах водо- и холодоснабжения. Теплообмен происходит благодаря высокой турбулентности потоков за счет направления рабочих сред по патрубкам в противоположных направлениях.
