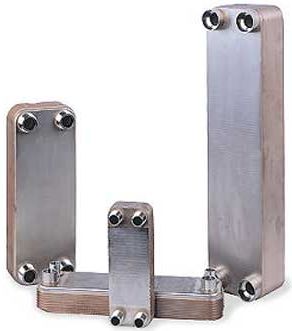

Теплообменник Danfoss XB 30, 1-ходовой

Пластинчатый паяный теплообменник - это агрегат, производящий передачу тепла от теплоносителя к теплоприемнику путем совершения теплообменных операций с различными жидкими средами.

Пластинчатый паяный теплообменник ХВ-30 1-ходовой разработан по революционным технологиям, в основе которых лежит микроканальная структура поверхности шибера. Уникальная технология максимально увеличивает коэффициент полезного действия.

РАЗНОВИДНОСТИ ТЕПЛООБМЕННИКОВ DANFOSS XB 30-1

Тип	Кол-во пластин	S теплообмена 1 пл. (м2)	V 1 канала (л)	Общая длина (мм)
Теплообменник XB 30-1-10	10	0,46	0,3	83
Теплообменник XB 30-1-16	16	0,75	0,525	98,6
Теплообменник XB 30-1-20	20	0,92	0,675	109
Теплообменник XB 30-1-26	26	1,2	0,9	124,6
Теплообменник XB 30-1-30	30	1,38	1,05	135
Теплообменник XB 30-1-36	36	1,66	1,28	150,6
Теплообменник XB 30-1-40	40	1,84	1,43	161
Теплообменник XB 30-1-50	50	2,3	1,8	187
Теплообменник XB 30-1-60	60	2,76	2,18	213
Теплообменник XB 30-1-70	70	3,22	2,55	118
Теплообменник XB 30-1-80	80	3,68	2,93	265
Теплообменник XB 30-1-90	90	4,14	3,3	291
Теплообменник XB 30-1-100	100	4,6	3,82	317

Технические характеристики теплообменника Danfoss XB 30, 1-ходовой

• Количество пластин, шт.: 10-100;
• Макс. рабочее давление, бар: 25;
• Диапазон рабочей температуры: от -10 до +180°С;
• Объем канала, л: 0.075;
• Тип присоединения: резьба;
• Диаметр присоединения: G 1 A;
• Материал пластины: EN 1.4404.

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ТЕПЛООБМЕННИКОВ DANFOSS XB 30-1

Пластинчатый паяный теплообменник ХВ-30 1-ходовой не содержит в себе ни одной прокладки, а все гофрированные составляющие из нержавеющей стали спаяны между собой и между плитами. Это дает возможность выдерживать высокое давление и температуры до550 градусов. Компактные размеры позволяют без труда определить ему достойное место, и снизить объемы используемого охладителя. Надежность, практичность и прочность пластинчатого паяного теплообменника ХВ-30 при различных условиях эксплуатации подтверждена годами испытаний и исследований. Герметичность конструкции, стойкость к коррозии - идеальное устройство в системе центрального водоснабжения. При этом можно полностью избежать потери теплового потока, если надлежащим образом теплоизолировать агрегат.

ОБЛАСТИ ПРИМЕНЕНИЯ ТЕПЛООБМЕННИКОВ DANFOSS XB 30-1

Подлежит применению в системе отопления, теплоснабжения, кондиционирования, вентилирования помещений, специализированной сферой применения считается центральное водоснабжение. Важным преимуществом такого типа теплообменников является симбиоз надежности конструкции с великолепными тепловыми качествами.

Вследствие усиленной коррозионной стойкости такой теплообменник можно применять в системе кондиционирования, где применяются химические реагенты (охладитель, испаритель, фреон), в установках, работающих с агрессивными жидкостями (охладитель масла, лазерное охлаждение), а также в тепловых системах (охлаждение и нагрев воды, и пр.). В теплообменнике рабочие среды, поступившие по патрубкам в каналы, движутся в противоположных направлениях между пластинами, гофрированная поверхность которых обеспечивает высокую турбулентность потоков, благодаря чему происходит максимальный теплообмен.
