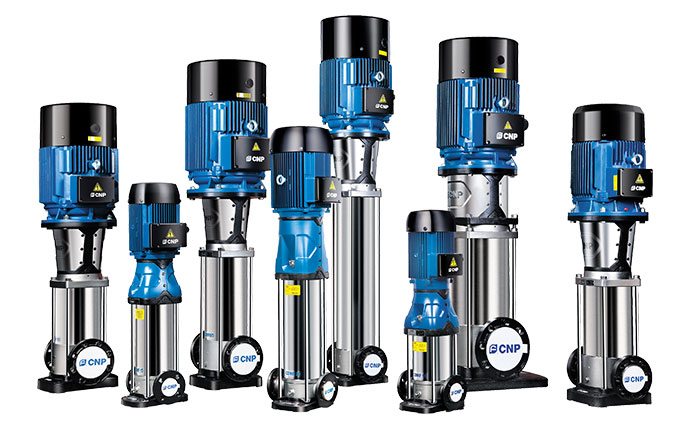

Вертикальные многоступенчатые насосы CDM, CDMF

Мы подберем вертикальные насосы CNP CDM, CDMF по оптимальной цене с доставкой в любой регион России и стран СНГ. Для консультации необходимо заполнить опросный лист или выслать техническую спецификацию (технический расчет).
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru


Серия насосов CDM/CDMF является идеальным сочетанием качества и высокой эффективности - оптимизированная проточная часть, высокоэффективный электродвигатель IE3, переработанная конструкция и обновленный дизайн.
  • MEI≥0.7
  • TEFC/IE3 Двигатель
  • Высокая эффективность
  • Сохранение энергии, уменьшение затрат
  • Более 20 патентов
ПРИМЕНЕНИЕ:
  • Системы повышения давления воды;
  • Фильтрация и перекачка воды в системах водоснабжения;
  • Моечные установки высокого давления;
  • Противопожарные установки;
  • Cистемы охлаждения и кондиционирования воздуха;
  • Системы питания паровых котлов и перекачка конденсата;
  • Системы охлаждения инструмента металлорежущих станков (подача смазочно-охлаждающей эмульсии) и т.д.;
  • Очистка воды: системы ультрафильтрации, установки обратного осмоса, нефтеперегонные установки, сепараторы;
  • Орошение: полив сельскохозяйственных земель, капельное орошение, дождевальные установки.

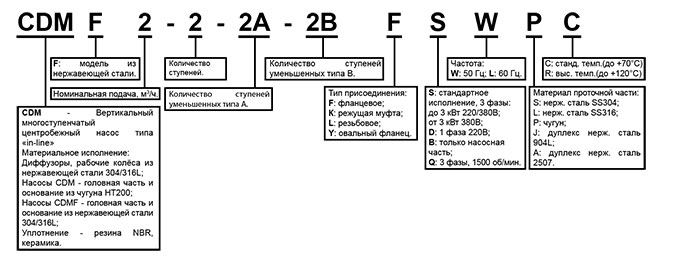

ОБОЗНАЧЕНИЕ:


ОСОБЕННОСТИ КОНСТРУКЦИИ:
Насосный агрегат состоит из насосной части и вертикального электродвигателя. Соединение валов реализовано с помощью муфты, доступ к которой можно получить, сняв защитный кожух. Конструкция насосного агрегата обеспечивает легкий ремонт и обслуживание. Основными элементами насосной части являются: рабочие колеса, изготовленные методами штамповки и сварки для небольших и литьем для более крупных типоразмеров; диффузоры, обеспечивающие переход жидкости между ступенями; вал насосной части; основание с всасывающим и напорным патрубками по типу "in-line"; головная часть; торцевое уплотнение. Ступени, состоящие из диффузоров и рабочих колес размещаются в цилиндрическом корпусе, зажатом между головной частью и основанием при помощи стяжных шпилек.

Проточная часть насосов выполнена из нержавеющей стали (AISI304 или AISI316L),основание с напорным и всасывающим патрубками может быть изготовлено также из нержавеющей стали или из чугуна (ASTM25B).Более подробное материальное исполнение отдельных компонентов описано в каталоге.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:
Насосные агрегаты серии CDM/CDMF предназначены для перекачивания чистых, не взрывоопасных жидкостей, которые не имеют в своем составе абразивные, твердые или волокнистые включения. Перекачиваемая среда должна быть не агрессивна к материалам проточной части.

ТЕМПЕРАТУРА ЖИДКОСТИ:
  • Стандартное исполнение: от -15ºС до 70ºС;
  • Высокотемпературное исполнение: от -15ºС до 120ºС;
  • Температура окружающей среды: не более +40ºС;
  • Высота над уровнем моря: не более 1000 м.
ДВИГАТЕЛЬ:
В качестве привода в насосах серии CDM/CDMF используется асинхронный электродвигатель класса энергоэффективности IE3 (IE2 по запросу) типа TEFC (полностью закрытый электродвигатель с вентиляторным охлаждением).
  • Степень защиты: IP55;
  • Класс изоляции: F;
  • Стандартное напряжение 50 Гц: 1х220 В;3x220/380 В;3x380 В.
