Теплообменник S07A-10/16 | |
![]() |
Кол-во пластин: 5-135 Температура до 200°С Давление 16 бар. Размеры, ВxШ (мм): 610х400 |
- Предназначен для использования в качестве нагревателя/охладителя в системах тепло-холодоснабжения.
- Нагрев/охлаждение в технологических циклах.
- Рабочие среды: пар и различные жидкие среды

Характеристики теплообменника

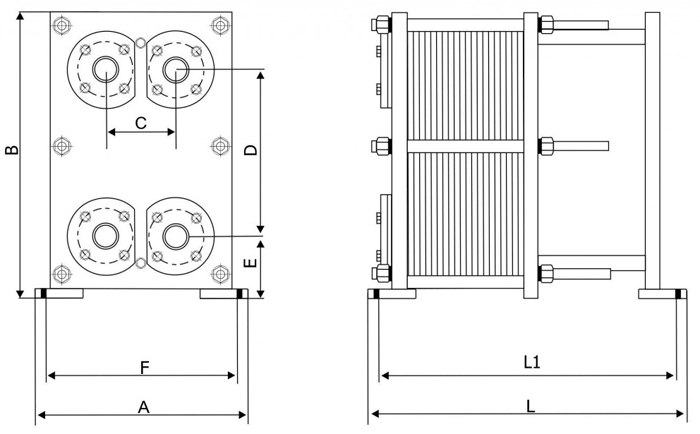

Тип теплообменника | А | В | С | D | Е | F | L | L1 | Р раб., МПа | Р исп., МПа | t max,°C | Количество
пластин |
мм | ||||||||||||
S-07-10/1 | 400 | 610 | 126 | 394 | 122 | 360 | 335 | 290 | 1,0/1,6 | 1,3/2,0 | 200 | 5-30 |
S-07-10/2 | 585 | 540 | 31-75 | |||||||||
S-07-10/3 | 835 | 790 | 76-135 |
Толщина пластины в мм | 0,4-0,5 | Расположение патрубков | На передней плите |
Тип рифления пластин | TK,TL | ||
Материал пластин: | Диаметр присоединений,мм | Ду 50, фланцы | |
стандартное исполнение | нерж.сталь AISI 304,316. Titan | ||
специальное исполнение | SMO 254; Hastelloy С276 | Количество/ O резьбовых стяжек | 6/М16 |
Материал уплотнения | Nitril, EPDM,Viton |
