Трубчато-оребрённые воздушные теплообменники



Типы геометрий теплообменников

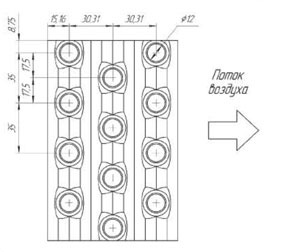

Геометрия тип S 3512

Кол-во рядов: 1…12
Шаг оребрения: 1,8…5,0 мм

Трубка
- медь Ø12,0х0,32..0,50 мм
- медь с внутренним оребрением Ø12,0х0,35 мм

Оребрение
- алюминий 0,12…0,25 мм
- алюминий с гидрофильным покрытием 0,15…0,25 мм
- алюминий с эпоксидным покрытием 0,15…0,25 мм
- медь 0,15…0,25 мм

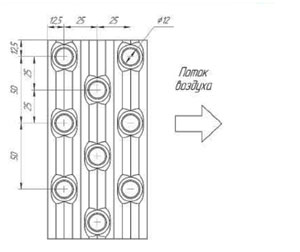

Геометрия тип S 5012

Кол-во рядов: 1…12
Шаг оребрения: 1,8…5,0 мм

Трубка
- медь Ø12,0х0,32..0,50 мм
- медь с внутренним оребрением Ø12,0х0,35 мм

Оребрение
- алюминий 0,12…0,25 мм
- алюминий с гидрофильным покрытием 0,15…0,25 мм
- алюминий с эпоксидным покрытием 0,15…0,25 мм
- медь 0,15…0,25 мм

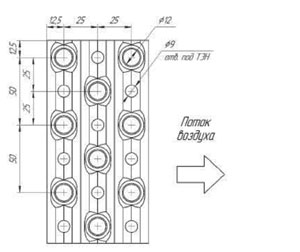

Геометрия тип S 5013

Кол-во рядов: 1…12
Шаг оребрения: 1,8…7,0 мм

Трубка
- медь Ø12,0х0,32..0,50 мм
- медь с внутренним оребрением Ø12,0х0,35 мм

Оребрение
- алюминий 0,12…0,25 мм
- алюминий с гидрофильным покрытием 0,15…0,25 мм
- алюминий с эпоксидным покрытием 0,15…0,25 мм
- медь 0,15…0,25 мм

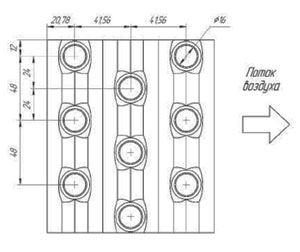

Геометрия тип S 4816

Кол-во рядов: 1…8
Шаг оребрения: 2,0…5,0 мм

Трубка
- медь Ø16,0х0,40..0,50 мм
- нержавеющая сталь AISI 304/304L Ø16,0х0,70…1,00 мм
- нержавеющая сталь AISI 316/316L Ø16,0х0,70…1,00 мм

Оребрение
- алюминий 0,12…0,25 мм
- алюминий с гидрофильным покрытием 0,15…0,25 мм
- алюминий с эпоксидным покрытием 0,15…0,25 мм
- медь 0,15…0,25 мм





Индекс теплообменника



1. Материал труб:
  • C - медь
  • R - медь с внутренним оребрением
  • X - нержавеющая сталь
2. Материал оребрения:
  • O - без оребрения
  • A - алюминий/алюминий с покрытием
  • C - медь
3. Расположение трубок:
  • S - шахматное
  • L - коридорное
4. Геометрия:
  • 3512 - 35x30, Ø12,0 мм
  • 5012 - 50x25, Ø12,0 мм
  • 4816 - 48x42, Ø16,0 мм
5. Число рядов:
  • 1R - 12R
       6. Длина оребрения в миллиметрах:
  • 100L - 6000L
7. Количество трубок в каждом ряду:
  • 2T - 68T
8. Количество отводов:
  • 1C - 99C
9. Шаг оребрения в миллиметрах:
  • 1,8P - 7,0P
10. Индивидуальный номер технического задания

Обзор конструктивных особенностей

Теплообменники состоят из медных или нержавеющий трубок, которые вставлены в пакет алюминиевых или медных пластин. Плотный контакт достигается за счёт механического расширения трубок внутри пакета пластин.

Трубка
Внутри трубок циркулирует теплоноситель (холодоноситель), который охлаждается (нагревается) в процессе работы теплообменника, нагревая (охлаждая) протекающий через теплообменник воздух. Гидравлический контур имеет различную конфигурацию в зависимости от режима работы теплообменника. - медь - медь с внутренним оребрением - нержавеющая сталь
Оребрение
Оребрение необходимо для развитой поверхности теплообмена со стороны воздуха. Для интенсификации теплообмена используются гофрированные алюминиевые ламели. Форма ламели определяется в зависимости от назначения теплообменника. - алюминий - алюминий с гидрофильным покрытием - алюминий с эпоксидным покрытием - медь
Корпус
Корпус - это несущая конструкция теплообменника, также корпус служит для крепления теплообменника в рабочем изделии. Размеры корпуса теплообменника и его геометрия могут быть выполнены в соответствии с пожеланиями проекта. Корпус может быть изготовлен вместе с интегрированным каплеуловителем и поддоном. - оцинкованная сталь - нержавеющая сталь
Коллекторы
Коллекторы служат для подвода/отвода теплоносителя к теплообменнику. Коллекторы могут быть выполнены с резьбовым подсоединением, фланцевым соединением, соединением под пайку или сварку. В коллекторах могут быть предусмотрены дренаж и спуск воздуха. - сталь - медь - нержавеющая сталь
Сертификаты
Вся продукция компании TERMA сертифицирована в соответствии с требованиями Российской Федерации и Евразийского экономического союза. Оборудование для кондиционирования воздуха и вентиляции: теплообменники трубчато-оребренные. Продукция изготовлена в соответствии с техническими условиями ТУ 4863-001-05199319-2011. "Теплообменники трубчато-оребренные" соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования" Протокол испытаний №424/о от 30.06.2014 Испытательного центра ООО "АкадемСиб", аттестат аккредитации № РОСС RU.0001.21АВ09
