V-образные конденсаторы BVCA

Предлагаем Вам заказать воздушный V-образный конденсатор TERMA BVCA по оптимальным ценам с доставкой в любой регион России и стран СНГ. Для расчета теплообменника необходимо заполнить опросный лист или выслать техническую спецификацию (технический расчет).
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru


V-образный конденсатор представляет собой оптимальное сочетание трубчато-оребренных теплообменников, высокоэффективных вентиляторов и конструкции корпуса. Это все позволяет обеспечить максимальную мощность по отношению к размерам оборудования. Конденсаторы применяются в таких отраслях промышленности как энергетика, металлургия, нефтехимия и многих других. Кроме различных отраслей промышленности, V-образные конденсаторы эффективно применяют в системах кондиционирования воздуха в супермаркетах и крупных магазинах.

Компания TERMA разработала широкий ряд V-образных конденсаторов, соответствующих любым требованиям. Мы можем изготовить конденсаторы с двумя рядами вентиляторов, в каждом из которых могут быть установлены от двух до 12 вентиляторов.

Все конденсаторы производства TERMA комплектуются вентиляторами диаметром 800 и 910 миллиметров. Широкий выбор вентиляторов позволяет соответствовать высоким требованиям к уровню шума. На базе V-образных конденсаторов изготавливаются также драйкулеры или сухие градирни.



Драйкулеры предназначены для охлаждения теплоносителя, отводящего избыточную тепловую энергию от различного рода технологических систем. Охлаждение теплоносителя происходит с помощью осевых вентиляторов, которые нагнетают воздух из окружающей среды. Благодаря тому, что теплоноситель циркулирует по замкнутому контуру, не происходит его испарения. В качестве хладагента вода или смесь воды и этилен / пропиленгликоля, в зависимости от температуры окружающей среды.

Компания TERMA предлагает широкий модельный ряд драйкулеров и может изготовить изделие под любые специфические требования заказчика

Диапазон мощностей
BVCA 080 От 96,4 кВт до 948,7 кВт
BVCA 091 От 107,3 кВт до 1149,6 кВт

Преимущества V-конденсаторов:

  • Компактные размеры при высоких показателях охлаждения теплоносителя
  • Простота монтажа и эксплуатации
  • Замкнутый контур, хладагент не испаряется
  • Возможность использования в любых холодильных системах
  • Высокая надежность и безопасность
  • Экологичность. Загрязнение окружающей среды и повышение влажности не происходит

Дополнительные опции:

  • индивидуальный выключатель на каждый вентилятор
  • регулятор скорости вращения вентиляторов
  • виброопоры
  • шкафы управления
  • нестандартный шаг оребрения
  • алюминиевое оребрение с покрытием или медное оребрение
  • фланцевое соединение ? корпус из нержавеющей стали

Система адиабатического охлаждения воздуха

Любой конденсатор по запросу может быть оборудован системой адиабатического охлаждения воздуха для обеспечения безаварийной работы оборудования в критически жаркий период года. Возможно 2 варианта исполнения :

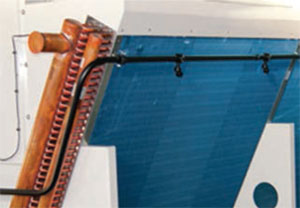

      1. Предохлаждение воздуха с помощью форсунок.
Система охлаждения воздуха, монтируемая на изделии, которая создаёт мельчайший водя - ной туман, который за счёт испарения насыщает всасываемый воздух влагой. В результате происходит снижение температуры всасываемого воздуха, что увеличивает разницу температур и мощность изделия.

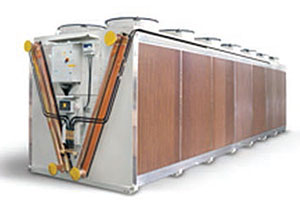

      2. Адиабатический предохладитель.
Адиабатический предохладитель состоит из испарительной панели из прессованной целлюлозы с гофрированием, заключенной в сборный корпус из стали, через которую протекает проточная вода. Воздух проходит через испарительную панель, насыщается влагой и одновременно охлаждается.


Специальное защитное покрытие ламелей

Алюминиевые ламели: - Алюминиевые ламели теплообменника могут быть защищены слоем эпоксидного покрытия или полиуретанового покрытия.
- Высокая устойчивость к химическим, кислотным и солевым растворам, а также к нагреву.
- Предотвращает появление и распространение бактерий.
Медные ламели:
- Специальное применение в случае недопусти- мости использования алюминия.


Система автоматики и управления ШСАУ

Система автоматики предназначена для посто- янного контроля за работой вентиляторов и диа- гностики всей системы.
Возможны варианты управления:
- Общая клеммная коробка
- Шкаф автоматики без управления
- Шкаф автоматики с управлением ON/OFF
- Шкаф автоматики с плавным регулированием
- Шкаф автоматики для EC-вентиляторов
Дополнительная опция "Аварийный выключа- тель" на каждый вентилятор..

Габаритные и присоединительные размеры BCVA.080/091
















Таблица подбора V-образных конденсаторов BVCA с вентиляторами 800 мм и 910 мм


Модель Мощность,  кВт  Расход
 воздуха,  м3/час
Частота  вращения  вентилятора, об/мин  Потребляе-
мая
мощность,  кВт
Потребляе-
мый
 ток,  А
Уровень
звукового
давления,  дБ(А) на  10 м
Площадь  поверх-
ности,  м3
Объём дм3/ Вес,  кг
Δ Y Δ Y Δ Y Δ Y Δ Y Δ Y
BVCA.080L.02B122,996,444900310009007003,62,37,84,44540314,541,6480
BVCA.080L.02C141,0108,043200298009007003,62,37,84,44540419,455,5515
BVCA.080L.02D152,7114,341700287009007003,62,37,84,44540524,269,3550
BVCA.080L.02E159,9117,440300276009007003,62,37,84,44540629,083,2586
BVCA.080L.04B244,5192,989400618009007007,24,615,68,84843618,880,3952
BVCA.080L.04C281,2216,286000593009007007,24,615,68,84843825,1107,11019
BVCA.080L.04D304,9228,882900570009007007,24,615,68,848431031,4133,81087
BVCA.080L.04E319,5234,880200548009007007,24,615,68,848431237,6160,61155
BVCA.080L.06B365,4288,21339009260090070010,86,923,413,25044922,1119,01423
BVCA.080L.06C421,4323,71288008890090070010,86,923,413,250441230,8158,71523
BVCA.080L.06D456,2342,21242008530090070010,86,923,413,250441537,5198,31623
BVCA.080L.06E478,3351,41200008210090070010,86,923,413,250441846,3238,01724
BVCA.080L.08B486,1382,317840012340090070014,49,231,217,651461227,4157,71895
BVCA.080L.08C558,2428,117150011840090070014,49,231,217,651461636,6210,32027
BVCA.080L.08D604,8453,016540011350090070014,49,231,217,651462045,7262,82160
BVCA.080L.08E633,2465,115980010930090070014,49,231,217,651462454,9315,42293
BVCA.080L.10B601,3477,522300015410090070018,011,539,022,052471531,7196,42366
BVCA.080L.10C694,2536,521430014790090070018,011,539,022,052472042,3261,92532
BVCA.080L.10D754,9568,620670014180090070018,011,539,022,052472552,9327,32697
BVCA.080L.10E791,9584,119970013650090070018,011,539,022,052473063,5392,82862
BVCA.080L.12B728,7572,926750018490090070021,613,846,826,453471836,0235,12838
BVCA.080L.12C836,6641,525710017740090070021,613,846,826,453472448,0313,53036
BVCA.080L.12D906,4678,824790017010090070021,613,846,826,453473060,1391,83233
BVCA.080L.12E948,7696,823950016370090070021,613,846,826,453473672,1470,23431
BVCA.091L.02B145,9107,359700364008506106,63,812,67,05851314,541,6528
BVCA.091L.02C169,1120,356800345008506106,63,812,67,05851419,455,5563
BVCA.091L.02D184,5127,654200329008506106,63,812,67,05851524,269,3599
BVCA.091L.02E194,2131,152000315008506106,63,812,67,05851629,083,2634
BVCA.091L.04B288,9214,11189007240085061013,27,625,214,06154618,880,31048
BVCA.091L.04C335,8240,31129006860085061013,27,625,214,06154825,1107,11116
BVCA.091L.04D367,0255,01077006540085061013,27,625,214,061541031,4133,81183
BVCA.091L.04E386,7262,11032006260085061013,27,625,214,061541237,6160,61251
BVCA.091L.06B431,5319,917810010840085061019,811,437,821,06356922,1119,01568
BVCA.091L.06C503,3359,916900010270085061019,811,437,821,063561230,8158,71668
BVCA.091L.06D548,9381,31612009790085061019,811,437,821,063561537,5198,31768
BVCA.091L.06E579,1392,21544009370085061019,811,437,821,063561846,3238,01868
BVCA.091L.08B575,9424,623720014440085061026,415,250,428,064571227,4157,72088
BVCA.091L.08C667,8476,122510013680085061026,415,250,428,064571636,6210,32220
BVCA.091L.08D728,7505,021470013040085061026,415,250,428,064572045,7262,82353
BVCA.091L.08E767,2519,020570012470085061026,415,250,428,064572454,9315,42485
BVCA.091L.10B705,2528,429640018040085061033,019,063,035,065581531,7196,42607
BVCA.091L.10C823,6595,128120017090085061033,019,063,035,065582042,3261,92773
BVCA.091L.10D903,7632,726820016280085061033,019,063,035,065582552,9327,32938
BVCA.091L.10E955,0651,125690015580085061033,019,063,035,065583063,5392,83103
BVCA.091L.12B863,4636,335560021640085061039,622,875,642,066591836,0235,13127
BVCA.091L.12C1001,0713,433730020500085061039,622,875,642,066592448,0313,53325
BVCA.091L.12D1092,1756,632170019530085061039,622,875,642,066593060,1391,83522
BVCA.091L.12E1149,6777,530810018690085061039,622,875,642,066593672,1470,23720
