Теплообменники в горячем водоснабжении

На сегодняшний день организация процессов по обеспечению водой - это одно из главных условий для создания уютной жизни граждан. Есть несколько различных способов того, как обеспечить водоснабжение, включая создание систем ГВС-сети, но одним из результативных способов сегодня является нагрев воды через отопительную сеть.


Теплообменники необходимо подбирать, исходя из условий монтажа и размещения, а также согласно запросам пользователей и общих возможностей, для монтажа и работы оборудования для отопления. В большинстве случаев только правильный монтаж и грамотный расчет позволяют гражданам забыть о том, что такое перебои или полное отсутствие горячего водоснабжения.

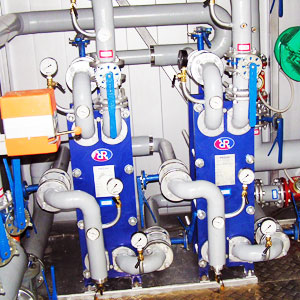

Использование теплообменников пластинчатого типа для обеспечения ГВС

Нагрев воды через теплосети полезен в экономическом плане, так как теплообменники, при сравнении их с классическими котлами на электрической или газовой энергии, работают лишь на систему отопления, и ни на что больше. В итоге себестоимость горячей воды за литр будет намного ниже.

Теплообменники пластинчатого типа применяют энергию тепла в теплосетях для того, чтобы нагревать обыкновенную воду из водопровода. Нагреваясь за счет пластин теплообмена, горячая вода проникает во все точки для разбора воды, включая смесители, краны, душ.

При этом важно учесть и то, что нагреваема вода и вода, которая является носителем тепла, никак не взаимодействуют друг с другом в рамках обменника тепла. Среды для течения вод разделены между собой пластинками, размещенными в теплообменном аппарате, поэтому через них и проходит теплообмен.

Использовать воду, находящуюся в отопительных системах, нельзя для обеспечения бытовых нужд, это вредно и нерационально. Объясняется следующими причинами:
  • 1. Процессы подготовки воды для оборудования и котлов - это дорогая и, чаще всего, сложная процедура, которая требует специальных знаний, опыта и навыков.
  • 2. Для того чтобы смягчить воду и сделать ее менее жесткой для отопительной системы, применяются реагенты и химикаты, которые отрицательно сказываются на человеческом здоровье.
  • 3. В отопительных трубах за много лет скапливается большое количество отложений, также представляющих вред для человека и его здоровья.
Тем не менее, никто не запрещает использовать такую воду не по прямому назначению, а косвенно, ведь теплообменник для горячей воды отличается высокими показателями КПД.

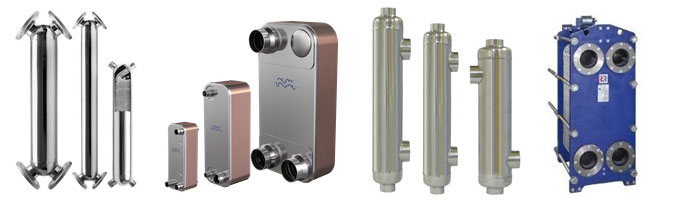

Разновидности теплообменников для ГВС-систем

Сегодня их множество, однако среди всех самыми популярными для использования в быту являются два: это системы кожухотрубного и пластинчатого типа. Следует отметить, что кожухотрубные системы почти исчезли с рынков из-за низких показателей КПД и больших размеров.


Теплообменник пластинчатого типа для ГВС - это несколько гофрированных пластинок, расположенных на жесткой станине. Они идентичны друг другу по конструкциям и габаритам, однако следуют друг за другом, но по принципу зеркального отражения, и делятся между собой специализированными прокладками. Прокладки могут быть как стальными, так и резиновыми.

Из-за чередования пластин по парам появляются такие полости, которые при работе заполняются или жидкостью для нагрева, или носителем тепла. Именно за счет такой конструкции и принципа действия смещение сред между собой исключается полностью.

Посредством направляющих каналов жидкости в теплообменнике двигаются друг к другу, заполняя четные полости, после чего выходят из конструкции, получив или отдав некоторую часть энергии тепла.

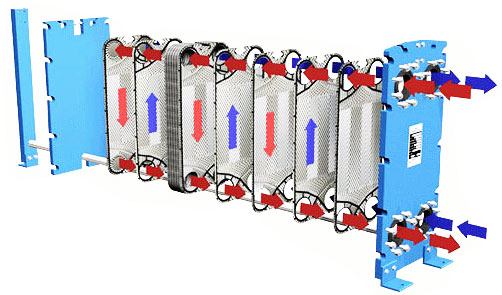

Схема и принцип работы пластинчатого теплообменника ГВС

Чем больше пластин по количеству и размеру будет в одном теплообменнике, тем большую площадь он сможет охватить, и тем больше будет его производительность и полезное действие при работе.

Для ряда моделей на балке направления между запорной плитой и станиной есть пространство. Его достаточно для того, чтобы установить пару-тройку плит такого же типа и размера. В таком случае плитки, устанавливаемые дополнительно, будут монтироваться парами.

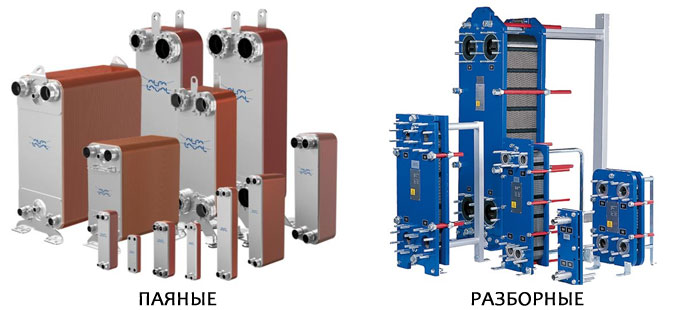

Все теплообменники пластинчатого типа можно поделить на несколько категорий:
  • 1. Паяные, то есть неразборные и имеющие герметичный основной корпус.
  • 2. Разборные, то есть состоящие из нескольких отдельных плиток.



Главное преимущество и плюс работы с разборными конструкциями заключается в том, что их можно дорабатывать, модернизировать и улучшать, от есть удалять лишние или же добавлять новые пластинки. Что же касается конструкций паяных, то у них такой функции нет.

Однако более популярными сегодня являются пластинчатые паяные системы обеспечения теплом, и популярность их основана на отсутствии зажимных элементов. Благодаря этому они отличаются компактными размерами, которые никак не влияют на полезность и работоспособность.

Схемы подключения

У теплообменника, работающего по принципу вода-вода, есть несколько различных схем подключения, однако контуры первичного типа монтируются к трубкам распределения тепловой сети (она может быть частной или реализуемой городскими службами), а контуры вторичного типа - к трубопроводу водоснабжения.

Чаще всего только от решений по проекту зависит то, какой тип подключения разрешено применять. Также схема монтажа и ее выбор основаны на нормах "Проектирования теплопунктов" и в стандарте СП под номером 41-101-95. Если соотношение и разница максимально возможного водного теплопотока на ГВС к теплопотоку на отопление определено в рамках от ≤0,2 до ≥1, то основой является схема подключения в одну ступень, а если от 0,2≤ до ≤1, то из двух степеней.

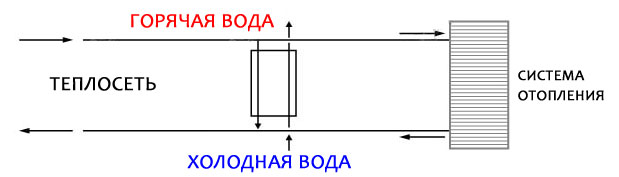

Стандартная


Самая простая для реализации и экономически выгодная схема - это параллельная. При такой схеме теплообменники монтируются последовательно по отношении к регулирующей арматуре, то есть запорному клапану, а также параллельно всей тепловой сети. Для того чтобы достичь максимального обмена тепла внутри системы, необходимы высокие показатели расхода носителей тепла.

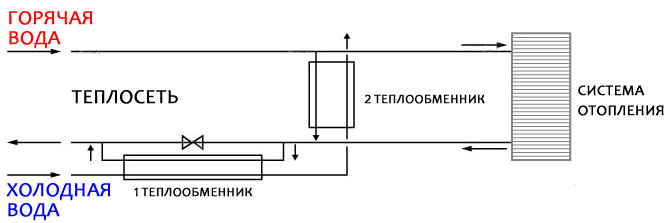

Двухступенчатая схема


Двухступенчатая смешанная система

Если использовать двухступенчатую схему, то при ней нагрев воды происходит или в паре независимых аппаратов, или в установке моноблока. При этом важно помнить о том, что схема монтажа и ее сложность будут зависеть от общей конфигурации сети. С другой стороны, при схеме из двух ступеней повышается уровень КПД всей системы, а также снижается расход носителей тепла (примерно до 40 процентов).

При такой схеме подготовка воды происходит за два шага. В ходе первого шага применяется тепловая энергия, нагревающая воду до 40 градусов, а в ходе второго шага вода греется до 60 градусов.

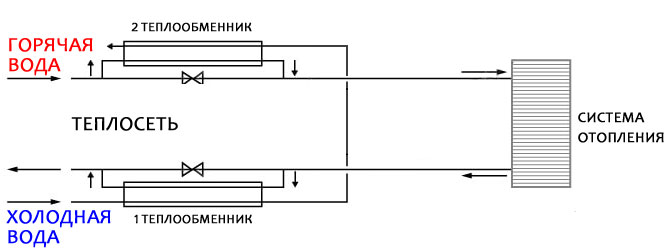

Подключение последовательного типа


Двухступенчатая последовательная схема

Такая схема реализуется в рамках одного из аппаратов для теплообмена ГВС, причем данный тип обменника тепла намного сложнее по устройству, если сравнивать его со стандартными схемами. Также он будет стоить намного дороже.

Расчет теплообменников

При определении теплообменника необходимо учитывать такие параметры, как:
  • 1. количество пользователей или жильцов;
  • 2. расход и норма расхода теплой воды за сутки на каждого потребителя;
  • 3. максимально возможная температура носителей тепла на определенный временной период;
  • 4. температура и другие показатели водопроводных вод на определенный временной период;
  • 5. допустимые показатели потери тепла (согласно нормативам, этот показатель не должен превышать 5 процентов);
  • 6. суммарное количество мест для забора воды (это могут быть краны, смесители или души);
  • 7. режим и работа оборудования (постоянная или периодическая).


Заказать расчет теплообменника

Производительность и эффективность работы теплообменной системы для квартир в городе (в частности, при подключении к тепловой сети) рассчитывается по показателям работы в зимний период. Зимой температура носителей тепла может достигать 120/80 градусов.

При этом показатели во время весны или осени могут опуститься до уровня 70/40 градусов, а температура будет оставаться очень низкой вплоть до критичной отметки. Именно поэтому расчеты и показатели теплообменника важно проводить одновременно как для весеннего и осеннего, так и для работы во время зимы.

Важно и то, что никто не способен дать гарантии того, что эти расчет будут на 100 процентов верными. Все дело в том, что в сфере ЖКХ очень часто предпочитают игнорировать или пренебрегать стандартами для обслуживания конечного потребителя.

В частных секторах эти показатели намного точнее, ведь пользователь всегда уверен в эффективности и работоспособности котла и всей отопительной системы.
