Блочный индивидуальный тепловой пункт (БИТП) SYMPATIK VNV-2st (2Hex)

БИТП - блочные тепловые пункты SYSTERM.
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru

Тепловой пункт следует использовать, когда:
для системы отопления:
  • требование технических условий на подключение данного объекта;
    СП41-101 -95 п.3.3 По независимой схеме, предусматривающей установку водоподогревателей, допускается при-соединять. системы отопления 12-этажных зда-ний и выше (или более 36 м); системы отопле-ния, вентиляции и кондиционирования воздуха зданий при гидравлических условиях, изложенных в п. 3.5, а также системы отопления здании в открытых системах теплоснабжения при невозможности обеспечения требуемого качества воды.
  • температуры и давления не позволяют напрямую подключаться к централизованным системам отопления, вентиляции и т.д.
для системы ГВС:
  • требование технических условий на подключение данного объекта;
    СП41-101-95 п.3.14 Схема присоединения водоподогревателей горячего водоснабжения в за-крытых системах теплоснабжения выбирается в зависимости от соотношения максимального потока теплоты на горячее водоснабжение Qhmax и максимального потока теплоты на отопление Qomax;
  • двухступенчатая схема
Данная схема является универсальной с двухступенчатым смешанным присоединением подогревателей горячего водоснабжения. Эта схема может использоваться как при нормальном, так и при повышенном температурном графике сетевой воды в тепловых сетях и применяется при любом отношении максимального расхода теплоты на горячее водоснабжение зданий к максимальному расходу теплоты на отопление зданий. А совмещение в одном теплообменнике (моноблоке) функций двух ступеней делает тепловой пункт компактным и простым в эксплуатации. Оригинальный дизайн теплового пункта обеспечивает легкую доступность для эксплуатации и обслуживания ко всем компонентам.

Sympatik VNV-2st(2hex) Независимая система отопления и двухступенчатая ГВС (2 отдельных теплообменника).

(Независимая система отопления и двухступенчатая ГВС (моноблок) — Sympatik VNV-2st

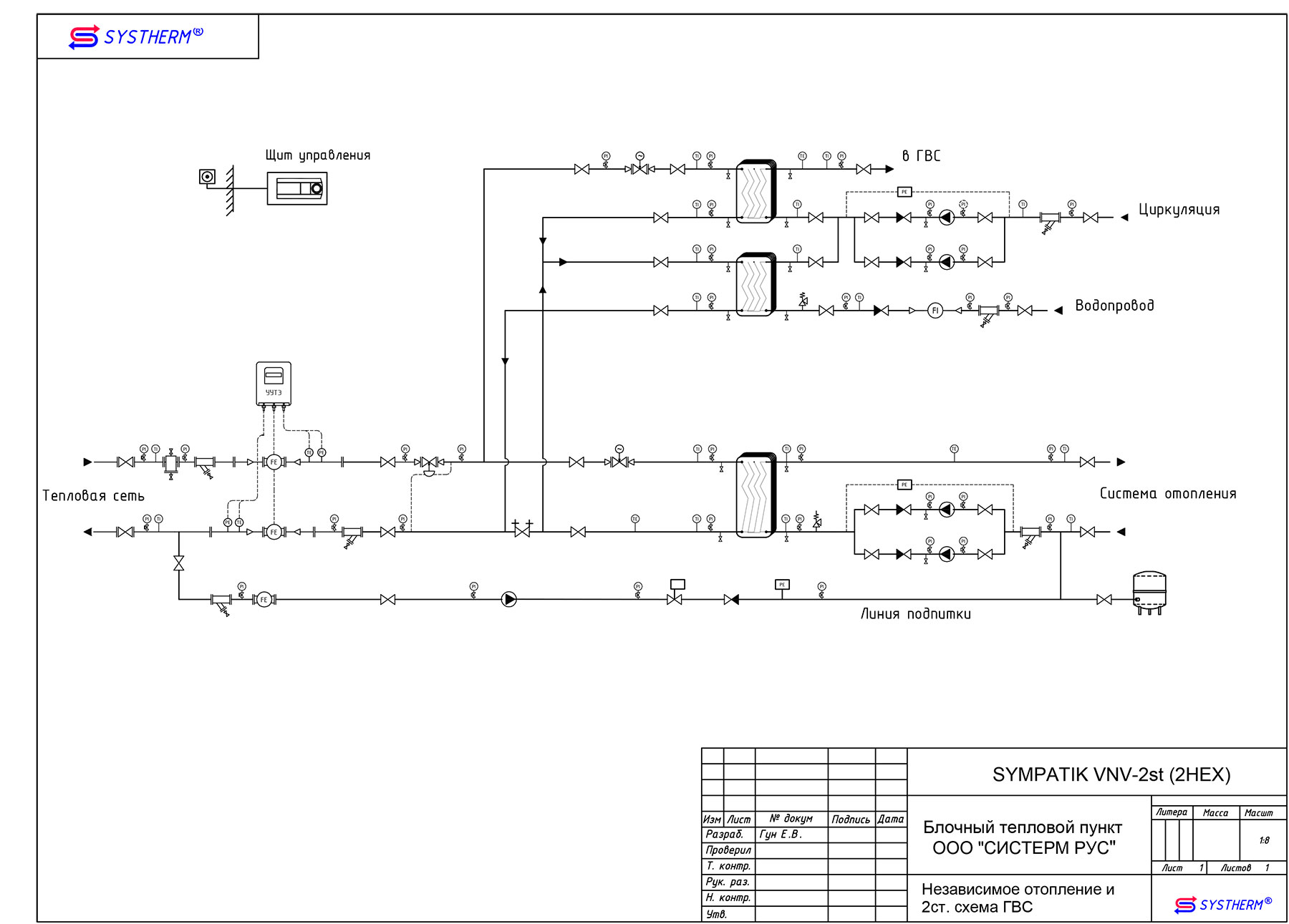

Принципиальная схема



Типовые тепловые пункты VNV-2st Мощность Отопления (кВт) Мощность ГВС (кВт) Габаритные размеры Цена*, ЕВРО с НДС
Длина (мм) Высота (мм) Ширина (мм)
VNV-2st-100-1001001002000130055021 400
VNV-2st-300-3003003002000130055027 390
VNV-2st-500-5005005002000140065036 880
VNV-2st-700-7007007002200140075043 760
VNV-2st-1000-1000100010002400160085053 150
