Теплообменник Ридан HH №81 Ду 300

Макс. расход 1500 куб.м./час

Макс. площадь теплообмена 782,04 кв.м.

Давление 25 бар.

Соединение фланцевое: диаметр Dу 300 мм

Заказать расчет теплообменника

Теплообменник Ридан (РИДАН) HH модель №81 ДУ 300 – это специальная установка, предназначенная для использования в качестве отопительного оборудования в общественных, бытовых и производственных помещениях. Она может работать с жидкой и газообразной средой. Стойко выдерживать вибрации и гидравлические удары, которые могут возникать в процессе эксплуатации, как от самого оборудования, так и от устройств, работающих рядом.

Рабочая температура данного теплообменника серии ДУ 300 может составлять от -30 до +200 градусов Цельсия; давление – максимум 25 бар. Он представляет собой наиболее яркий и эффективный агрегат, с наиболее оптимальным соотношением стоимость – качество.

Технические характеристики теплообменника Ридан HH №81 Ду 300

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг. 2D чертеж 3D модель
L L1 L2 размер кол-во, шт.

Расчетное давление 1,0 МПа (10 кгс/см2)

НН№81
общепромышленное/ специальное исполнение
1 835 775 600 М36 10 11-33 1680 скачать скачать
2 1235 1175 1000 34-100 1980 скачать скачать
3 1535 1475 1300 101-150 2220 скачать скачать
4 1735 1675 1500 151-183 2390 скачать скачать
5 2235 2175 2000 184-266 2770 скачать скачать
6 2735 2675 2500 267-350 3180 скачать скачать
7 3235 3175 3000 351-433 3590 скачать скачать
8 4300 4170 4000 434-600 4570 скачать скачать
9 5300 5170 5000 601-766 5500 скачать скачать
10 6300 6170 6000 767-933 6370 скачать скачать

Расчетное давление 1,6 МПа (16 кгс/см2)

НН№81
общепромышленное/ специальное исполнение
1 865 805 600 М36 14 11-33 2190 скачать скачать
2 1265 1205 1000 34-98 2540 скачать скачать
3 1565 1505 1300 99-145 2810 скачать скачать
4 1765 1705 1500 146-181 3020 скачать скачать
5 2265 2205 2000 182-265 3500 скачать скачать
6 2765 2705 2500 266-348 3980 скачать скачать
7 3265 3205 3000 349-431 4470 скачать скачать
8 4330 4200 4000 432-600 5610 скачать скачать
9 5330 5200 5000 601-766 6710 скачать скачать
10 6330 6200 6000 767-933 7740 скачать скачать

Размер H: рамы №1-№7 — 1906 мм, рама №8 — 2105 мм, рамы №9-№10 — 2205 мм (для расчетного давления 1,0 и 1,6 МПа).

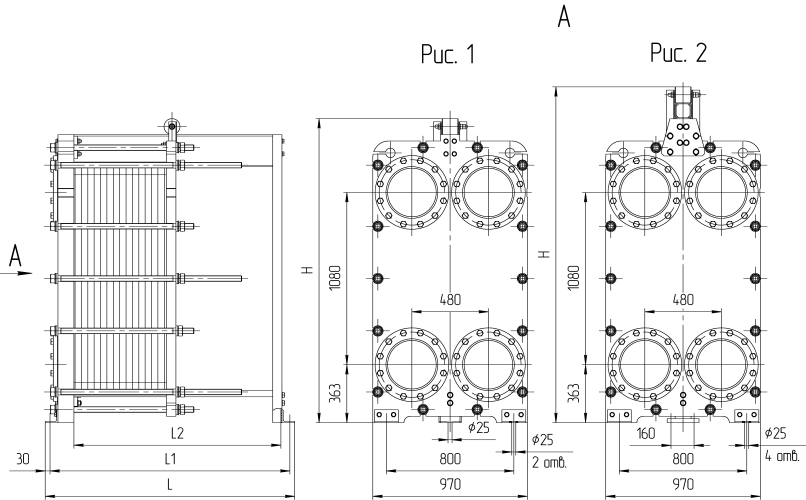

Рис. 1 — рамы №1-№7, Рис. 2 — рамы №8-№10.

  • рабочая температура начинается с –30 и допускается до уровня +200 °С;
  • максимальное рабочее давление около 25 бар;
  • используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;
  • материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
  • тип среды: вода - вода
  • мощность ккал/ч 6000000
  • температура на входе греющая среда 105 °С, нагреваемая среда 70 °С
  • температура на выходе греющая среда 75 °С, нагреваемая среда 95 °С
  • количество пластин - 231 шт
