Теплообменник Ридан HH №43 Ду 200 | |
Макс. расход 650 куб.м./час Макс. площадь теплообмена 314,64 кв.м. Давление 25 бар. Соединение фланцевое: диаметр Dу 200 мм |
Теплообменник Ридан HH №43 ДУ 200-10 – наиболее эффективная отопительная установка, предназначенная для работы с теплоносителями (водой) температура которых держится в пределе от -30C до +200С. Рабочее давление не более 25 бар. Стойко переносит гидроудары и различные степени вибрации, возникающие при работе. Уплотнительные элементы и прокладки отличаются высокой износостойкостью, так как производитель для их создания использовал только надежные и проверенные временем материалы.
Широко применяется в промышленных и бытовых помещениях. Установка способна обогревать большие площади. Отлично зарекомендовала себя на рынке отопительного оборудования.

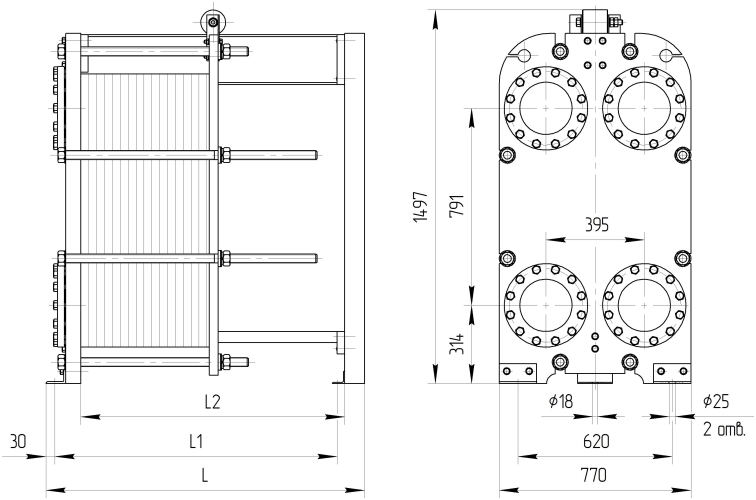

Технические характеристики теплообменника Ридан HH №43 Ду 200
Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | 2D чертеж | 3D модель | |||
L | L1 | L2 | размер | кол-во, шт. | ||||||
Расчетное давление 1,0 МПа (10 кгс/см2) |
||||||||||
НН№43 общепромышленное исполнение |
1 | 810 | 750 | 600 | М36 | 8 | 11-68 | 870 | скачать | скачать |
2 | 1210 | 1150 | 1000 | 69-140 | 1070 | скачать | скачать | |||
3 | 1710 | 1650 | 1500 | 141-231 | 1320 | скачать | скачать | |||
4 | 2210 | 2150 | 2000 | 232-322 | 1580 | скачать | скачать | |||
5 | 2710 | 2650 | 2500 | 323-413 | 1840 | скачать | скачать | |||
6 | 3210 | 3150 | 3000 | 414-504 | 2090 | скачать | скачать | |||
7 | 4210 | 4150 | 4000 | 505-686 | 2590 | скачать | скачать | |||
НН№43 специальное исполнение |
1 | 815 | 755 | 600 | М36 | 8 | 11-68 | 905 | ||
2 | 1215 | 1155 | 1000 | 69-140 | 1100 | |||||
3 | 1715 | 1655 | 1500 | 141-231 | 1360 | |||||
4 | 2215 | 2155 | 2000 | 232-322 | 1610 | |||||
5 | 2715 | 2655 | 2500 | 323-413 | 1870 | |||||
6 | 3215 | 3155 | 3000 | 414-504 | 2130 | |||||
7 | 4215 | 4155 | 4000 | 505-686 | 2630 | |||||
Расчетное давление 1,6 МПа (16 кгс/см2) |
||||||||||
НН№43 общепромышленное исполнение |
1 | 820 | 760 | 600 | М36 | 8 | 11-65 | 1010 | скачать | скачать |
2 | 1220 | 1160 | 1000 | 66-137 | 1240 | скачать | скачать | |||
3 | 1720 | 1660 | 1500 | 138-226 | 1530 | скачать | скачать | |||
4 | 2220 | 2160 | 2000 | 227-316 | 1820 | скачать | скачать | |||
5 | 2720 | 2660 | 2500 | 317-405 | 2120 | скачать | скачать | |||
6 | 3220 | 3160 | 3000 | 406-494 | 2410 | скачать | скачать | |||
7 | 4220 | 4160 | 4000 | 495-673 | 2990 | скачать | скачать | |||
НН№43 специальное исполнение |
1 | 835 | 775 | 600 | М36 | 8 | 11-64 | 1150 | ||
2 | 1235 | 1175 | 1000 | 65-136 | 1380 | |||||
3 | 1735 | 1675 | 1500 | 137-225 | 1670 | |||||
4 | 2235 | 2175 | 2000 | 226-315 | 1960 | |||||
5 | 2735 | 2675 | 2500 | 316-404 | 2250 | |||||
6 | 3235 | 3175 | 3000 | 405-493 | 2550 | |||||
7 | 4235 | 4175 | 4000 | 494-672 | 3120 |
Количество болтов у фланца: 1,0 МПа — 8 шт., 1,6 МПа — 12 шт.
- рабочая температура начинается с –30 и допускается до уровня +200 °С;
- максимальное рабочее давление около 25 бар;
- используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;
- материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
- тип среды: вода - вода
- мощность ккал/ч 450000
- температура на входе греющая среда 115 °С, нагреваемая среда 15 °С
- температура на выходе греющая среда 95 °С, нагреваемая среда 60 °С
- количество пластин - 69 шт
