Теплообменник Ридан НН №21 Ду 100 | |
Макс. расход 160 куб.м./час Макс. площадь теплообмена 56,16 кв.м. Давление 25 бар. Соединение фланцевое: диаметр Dу 100 мм |
Ридан НН №21 ДУ 100 – сборный теплообменник известного производителя, который предназначен для использования в современных системах отопления, способный качественно и надежно транспортировать жидкие и газовые теплоносители по всей системе и с необходимой мощностью.
Установка позволяет регулировать мощность исходя из потребностей помещения в тепле. Это делает его самым удобным теплообменником на современном рынке оборудования для отопительных систем бытовых и производственных помещений.
Технические характеристики теплообменника Ридан НН №21 Ду 100

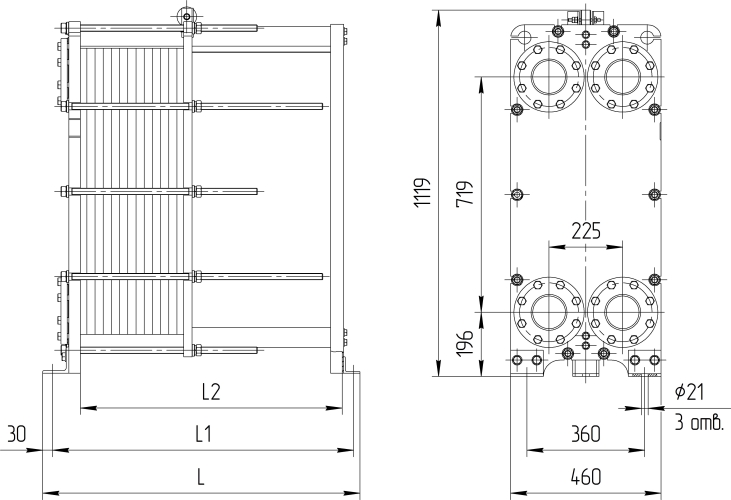

Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | 2D чертеж | 3D модель | |||
L | L1 | L2 | размер | кол-во, шт. | ||||||
Расчетное давление 1,0 МПа (10 кгс/см2) |
||||||||||
НН№21 общепромышленное/ специальное исполнение |
1 | 670 | 620 | 500 | М24 | 10 | 11-50 | 320 | скачать | скачать |
2 | 970 | 920 | 800 | 51-105 | 390 | скачать | скачать | |||
3 | 1370 | 1320 | 1200 | 106-178 | 485 | скачать | скачать | |||
4 | 1670 | 1620 | 1500 | 179-232 | 560 | скачать | скачать | |||
Расчетное давление 1,6 МПа (16 кгс/см2) |
||||||||||
НН№21 общепромышленное/ специальное исполнение |
1 | 675 | 625 | 500 | М24 | 10 | 11-50 | 375 | скачать | скачать |
2 | 975 | 925 | 800 | 51-105 | 455 | скачать | скачать | |||
3 | 1375 | 1325 | 1200 | 106-178 | 570 | скачать | скачать | |||
4 | 1675 | 1625 | 1500 | 179-232 | 655 | скачать | скачать |
- рабочая температура начинается с –30 и допускается до уровня +200 °С;
- максимальное рабочее давление около 25 бар;
- используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;
- материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276;
- тип среды: вода - вода;
- мощность ккал/ч 219600;
- температура на входе греющая среда 70 °С, нагреваемая среда 5 °С;
- температура на выходе греющая среда 40 °С, нагреваемая среда 60 °С;
- количество пластин - 19 шт.
