ТЕПЛООБМЕННИКИ:
Теплообменник Ридан HH №188 Ду 300 | |
Макс. расход 1500 куб.м./час Макс. площадь теплообмена 1820,84 кв.м. Давление 25 бар. Соединение фланцевое: диаметр Dу 300 мм |
Ридан HH №188 ДУ 300 – это качественный и надежный теплообменник от известного производителя профессионального оборудования, работающий с жидкими теплоносителями, температура которых не превышает +200°С и не может быть ниже -30°С. При эксплуатации теплообменник стойко переносит гидравлические удары, которые свойственны системам отопления и водоснабжения, а также различного рода вибрации.
Технические характеристики теплообменника Ридан HH №188 Ду 300

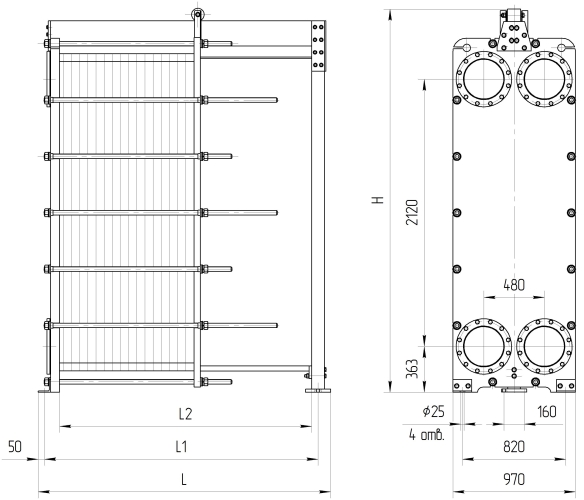

Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | 2D чертеж | 3D модель | |||
L | L1 | L2 | размер | кол-во, шт. | ||||||
Расчетное давление 1,0 МПа (10 кгс/см2) |
||||||||||
НН№188 общепромышленное/ специальное исполнение |
1 | 930 | 780 | 600 | М36 | 14 | 11-31 | 3030 | ||
2 | 1330 | 1180 | 1000 | 32-98 | 3590 | |||||
3 | 1630 | 1480 | 1300 | 99-148 | 4040 | |||||
4 | 1830 | 1680 | 1500 | 149-181 | 4330 | |||||
5 | 2330 | 2180 | 2000 | 182-265 | 5060 | |||||
6 | 2830 | 2680 | 2500 | 266-348 | 5850 | |||||
7 | 3330 | 3180 | 3000 | 349-431 | 6600 | |||||
8 | 4330 | 4180 | 4000 | 432-598 | 8100 | |||||
9 | 5355 | 5205 | 5000 | 599-765 | 9680 | |||||
10 | 6355 | 6205 | 6000 | 766-931 | 11200 | |||||
Расчетное давление 1,6 МПа (16 кгс/см2) |
||||||||||
НН№188 общепромышленное/ специальное исполнение |
1 | 950 | 800 | 600 | М36 | 22 | 11-29 | 3650 | ||
2 | 1350 | 1200 | 1000 | 30-96 | 4210 | |||||
3 | 1650 | 1500 | 1300 | 97-143 | 4680 | |||||
4 | 1850 | 1700 | 1500 | 144-180 | 4980 | |||||
5 | 2350 | 2200 | 2000 | 181-263 | 5720 | |||||
6 | 2850 | 2700 | 2500 | 264-346 | 6540 | |||||
7 | 3350 | 3200 | 3000 | 347-424 | 7320 | |||||
8 | 4350 | 4200 | 4000 | 425-588 | 8850 | |||||
9 | 5375 | 5225 | 5000 | 589-752 | 10500 | |||||
10 | 6375 | 6225 | 6000 | 753-930 | 12100 |
Размер H: рамы №1-№5 — 3040 мм, рамы №6-№8 — 3140 мм, рамы №9-№10 — 3340 мм (для расчетного давления 1,0 и 1,6 МПа).
- рабочая температура начинается с –30 и допускается до уровня +200 °С;
- максимальное рабочее давление около 25 бар;
- используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;
- материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
В качестве материалов производитель использовал коррозионностойкие материалы, такие как нержавеющая сталь, титан и т.п., а также материалы, которые долгое время не поддаются износу (для прокладок). Благодаря этому теплообменник может работать без обслуживания и ремонта довольно продолжительное время, что в принципе очень выгодно с финансовой точки зрения.
Помимо прочего теплообменник Ридан (РИДАН) HH №188 ДУ 300 стойко переносит всяческие загрязнения в теплоносителе, в роле которых может выступать привычная накипь.
