Теплообменник Ридан HH №110 Ду 150 | |
Макс. расход 350 куб.м./час Макс. площадь теплообмена 788,40 кв.м. Давление 25 бар. Соединение фланцевое: диаметр Dу 150 мм |
Ридан HH №110 ДУ 150 – очередная качественная и надежная модель теплообменника, от известно отечественного производителя компании ЗАО «Ридан», которая отличается отличными рабочими характеристиками, демократичной ценой, долговечностью и простотой монтажа, эксплуатации и обслуживания. Все эти положительные черты собрал в себе теплообменник Ридан HH №110 ДУ 150
Данная модель может работать с жидкими и газообразными средами при температуре теплоносителя не менее -30°С - +200°С и с давлением не более 25 бар. В роли главного элемента здесь выступают пластины. Одна такая пластина имеет площадь 1,2 м2.
Технические характеристики теплообменника Ридан HH №110 Ду 150

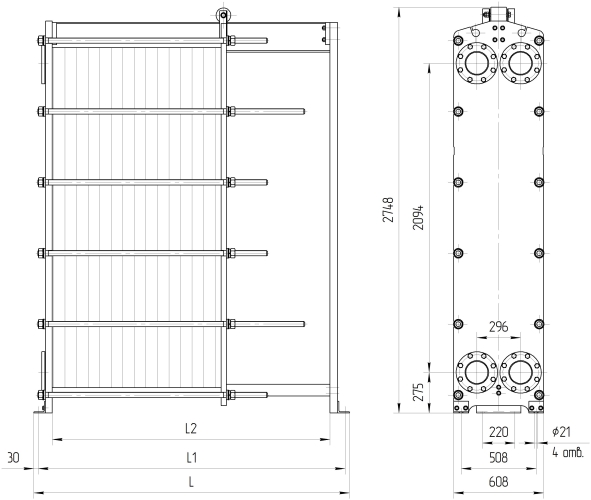

Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | 2D чертеж | 3D модель | |||
L | L1 | L2 | размер | кол-во, шт. | ||||||
Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
НН№110 общепромышленное/ специальное исполнение |
1 | 810 | 750 | 610 | М36 | 12 | 11-40 | 1250 | ||
2 | 1210 | 1150 | 1010 | 41-113 | 1540 | |||||
3 | 1510 | 1450 | 1310 | 114-168 | 1780 | |||||
4 | 1710 | 1650 | 1510 | 169-204 | 1940 | |||||
5 | 2210 | 2150 | 2010 | 205-295 | 2320 | |||||
6 | 2710 | 2650 | 2510 | 296-386 | 2720 | |||||
7 | 3210 | 3150 | 3010 | 387-477 | 3120 | |||||
8 | 4210 | 4150 | 4010 | 478-659 | 3880 | |||||
Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
НН№110 общепромышленное/ специальное исполнение |
1 | 820 | 760 | 600 | М36 | 12 | 11-40 | 1410 | ||
2 | 1220 | 1160 | 1000 | 41-113 | 1750 | |||||
3 | 1520 | 1460 | 1300 | 114-168 | 2030 | |||||
4 | 1720 | 1660 | 1500 | 169-204 | 2220 | |||||
5 | 2220 | 2160 | 2000 | 205-295 | 2670 | |||||
6 | 2720 | 2660 | 2500 | 296-386 | 3140 | |||||
7 | 3220 | 3160 | 3000 | 387-477 | 3610 | |||||
8 | 4220 | 4160 | 4000 | 478-659 | 4520 |
- рабочая температура начинается с –30 и допускается до уровня +200 °С;
- максимальное рабочее давление около 25 бар;
- используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;
- материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
Теплообменник Ридан HH №110 ДУ 150 стойко выдерживает гидроудары и повышенную вибрацию в помещении и от собственной работы. Он не нуждается в регулярной чистке, так как практически не засоряется различной накипью или осадками от теплоносителя. Мощность работы может регулироваться вручную. Не поддается коррозии и имеет долгий срок работы.
