Теплообменник Ридан HH №100 Ду 200 | |
 |
Расход воды - 13 куб.м/ч Температура - 200°С Давление - 25 бар. Материал уплотнений - EPDM, нитрил, витон |
Теплообменник Ридан HH №100 ДУ 200 предназначен для обмена теплоносителями, которые могут быть в жидкой или газообразной форме. Теплообмен данной модели составляет 666 м2 с расходом 650 м3/ч. Сама установка состоит из пластин, площадью 1м2. Работать может с теплоносителями, нагретыми до +200°C или охлажденными до -30С°, а также с максимальным давлением, которое при эксплуатации не должно превышать 25 бар.
Изготовлен теплообменник Ридан (РИДАН) HH №100 ДУ 200 из коррозиестойких материалов (корпус, рабочие детали) и материалов с повышенной износостойкостью (прокладки и др.).
Технические характеристики теплообменника Ридан HH №100 Ду 200

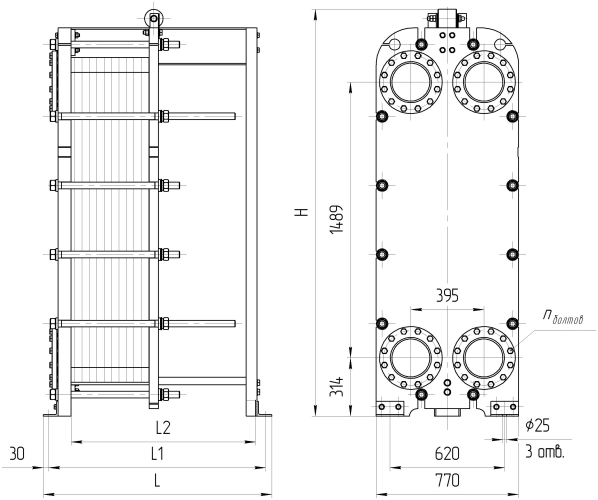

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | 2D чертеж | 3D модель | |||
| L | L1 | L2 | размер | кол-во, шт. | ||||||
Расчетное давление 1,0 МПа (10 кгс/см2) |
||||||||||
| НН№100 общепромышленное/ специальное исполнение |
1 | 825 | 765 | 600 | М36 | 12 | 11-68 | 1590 | скачать | скачать |
| 2 | 1225 | 1165 | 1000 | 69-140 | 1920 | скачать | скачать | |||
| 3 | 1525 | 1465 | 1300 | 141-195 | 2200 | скачать | скачать | |||
| 4 | 1725 | 1665 | 1500 | 196-231 | 2390 | скачать | скачать | |||
| 5 | 2225 | 2165 | 2000 | 232-322 | 2820 | скачать | скачать | |||
| 6 | 2725 | 2665 | 2500 | 323-413 | 3270 | скачать | скачать | |||
| 7 | 3225 | 3165 | 3000 | 414-504 | 3730 | скачать | скачать | |||
| 8 | 4225 | 4165 | 4000 | 505-686 | 4680 | скачать | скачать | |||
Расчетное давление 1,6 МПа (16 кгс/см2) |
||||||||||
| НН№100 общепромышленное/ специальное исполнение |
1 | 835 | 775 | 600 | М36 | 12 | 11-66 | 1870 | скачать | скачать |
| 2 | 1235 | 1175 | 1000 | 67-132 | 2230 | скачать | скачать | |||
| 3 | 1535 | 1475 | 1300 | 133-185 | 2540 | скачать | скачать | |||
| 4 | 1735 | 1675 | 1500 | 186-221 | 2760 | скачать | скачать | |||
| 5 | 2235 | 2175 | 2000 | 222-310 | 3260 | скачать | скачать | |||
| 6 | 2735 | 2675 | 2500 | 311-400 | 3780 | скачать | скачать | |||
| 7 | 3235 | 3175 | 3000 | 401-490 | 4310 | скачать | скачать | |||
| 8 | 4235 | 4175 | 4000 | 491-668 | 5380 | скачать | скачать | |||
Размер H: рамы №1-№7 — 2198 мм, рама №8 — 2297 мм (для расчетного давления 1,0 и 1,6 МПа).
Количество болтов у фланца: 1,0 МПа — 8 шт., 1,6 МПа — 12 шт.
- рабочая температура начинается с –30 и допускается до уровня +200 °С;
- максимальное рабочее давление около 25 бар;
- используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;
- материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.
- тип среды: вода - вода
- мощность ккал/ч 6000000
- температура на входе греющая среда 105 °С, нагреваемая среда 70 °С
- температура на выходе греющая среда 75 °С, нагреваемая среда 95 °С
- количество пластин - 231 шт
