Модуль ГВС одноступенчатый с 2 теплообменниками (с резервом)

вернуться к разделу БИТП



Расход теплоно - сителя Расход вторичного контура Тепловая нагрузка Гидравл. сопротивл. Ду в первичном контуре (Т1,Т2) Ду во вторичном контуре (Т11, Т21) Ду пере - мычки Габариты, мм Масса, Номер модуля
т/ч т/ч МВт кгс/см2 арматура рег.клапан арматура насосы L B H кг
0.1-1.7 0.1-2.4 0.01-0.16 0.3 32 15 32 32 25 3 200 1 200 1 800 400 51Р.1ГЗ
1.8-4.0 20 3 200 1 200 1 800 400 51Р.2ГЗ
3.5-6.4 2.5-6.0 0.17-0.42 0.5 50 25 50 32 32 3 300 1 200 1 800 900 52Р.1ГЗ
6.5-8.0 32 3 300 1 200 1 800 900 52Р.2ГЗ
8.1-10.0 6.1-8.0 0.43-0.56 0.7 65 32 50 32 32 4 000 1 400 1 800 1 000 53Р.1ГЗ
10.1-13.0 40 4 000 1 400 1 800 1 000 53Р.2ГЗ
11.0-16.0 8.1-13.0 0.57-0.91 0.7 80 40 65 32 40 4 300 1 400 2 000 1 800 54Р.1ГЗ
16.1-19.0 50 4 300 1 400 2 000 1 800 54Р.2ГЗ
19.0-25.0 13.1-19.0 0.92-1.33 1.0 100 50 80 50 50 4 800 1 400 1 800 2 400 55Р.1ГЗ
25.1-31.0 65 4 800 1 400 1 800 2 400 55Р.2ГЗ

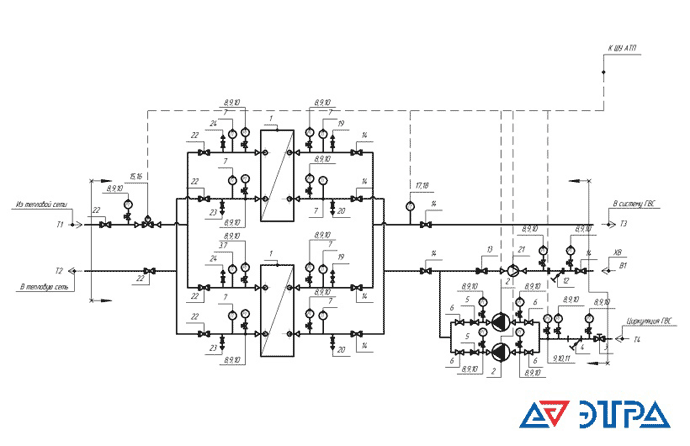

Принципиальная схема

Примечания

  1. – граница поставки модулей БТП «ЭТРА»
  2. Спускники и воздушники показаны условно. Установить по месту.
  3. Шкаф управления выбирается в зависимости от количества и назначения систем, предусмотренных в тепловом пункте.
  4. Внутренний контур ГВС выполняется из оцинкованных или полипропиленовых труб, по желанию заказчика

Спецификация

  1. Водоводяной пластинчатый подогреватель – 2 шт.
  2. Насос циркуляционный – 2 шт.
  3. Кран шаровой регулирующий – 1 шт.
  4. Фильтр сетчатый муфтовый, латунь – 1 шт.
  5. Клапан обратный муфтовый, латунь – 2 шт.
  6. Кран шаровой муфтовый, латунь – 4 шт.
  7. Биметаллический термометр с гильзой, шкала 0-160°С – 8 шт.
  8. Манометр – 17 шт.
  9. Трехходовой кран для манометра – 18 шт.
  10. Импульсная трубка для манометра – 18 шт.
  11. Реле давления – 1 шт.
  12. Фильтр сетчатый, фланцевый – 1 шт.
  13. Клапан обратный межфланцевый, двухстворчатый – 1 шт.
  14. Кран шаровой стандартнопроходной, фланцевый – 7 шт.
  15. Двухходовой регулирующий клапан – 1 шт.
  16. Электропривод для регулирующего клапана – 1 шт.
  17. Датчик температуры ТПТ-100П – 1 шт.
  18. Защитная гильза ГЗ – 1 шт.
  19. Кран шаровой муфтовый, латунь, ручка-бабочка, Ду15 – 2 шт.
  20. Кран шаровой муфтовый, латунь, ручка-бабочка, Ду25 – 2 шт.
  21. Счетчик холодной воды – 1 шт.
  22. Кран шаровой стандартнопроходной, фланцевый – 6 шт.
  23. Кран шаровой стандартнопроходной, приварной, Ст20, Ду25 – 2 шт.
  24. Кран шаровой стандартнопроходной, приварной, Ст20, Ду15 – 2 шт.
