ТЕПЛООБМЕННИКИ:

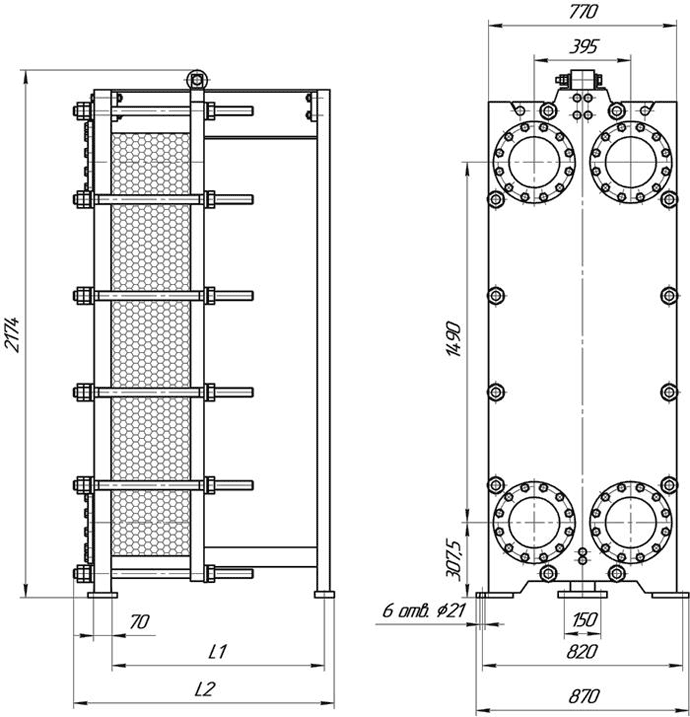

Теплообменник ЭТ-100с
Купить разборные теплообменники ЭТРА.
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru
ЭТ-100с (1,0 МПа)
| Номер рамы | Порт | L1, мм | L2, мм | Кол-во пластин | Масса, кг | Поверхность теплообмена, м2 | Основной крепеж |
| 1 | Ду200 | 520 | 685 | 5 - 50 | 1490-1700 | 3-48 | М36, 10 шт |
| 2 | 770 | 935 | 51 - 85 | 1725-1905 | 49-88 | ||
| 3 | 1020 | 1185 | 86 - 140 | 1930-2155 | 89-138 | ||
| 4 | 1520 | 1685 | 141 - 230 | 2220-2630 | 139-228 | ||
| 5 | 2020 | 2185 | 231 - 330 | 2695-3155 | 229-328 | ||
| 6 | 3020 | 3185 | 331 - 450 | 3395-3945 | 329-448 | ||
| 7 | 4020 | 4185 | 451 - 530 | 4190-4548,4 | 449-528 |
ЭТ-100с (1,6 МПа)
| Номер рамы | Порт | L1, мм | L2, мм | Кол-во пластин | Масса, кг | Поверхность теплообмена, м2 | Основной крепеж |
| 1 | Ду200 | 520 | 695 | 5 - 50 | 1870-2120 | 3-48 | М36, 12 шт |
| 2 | 770 | 945 | 51 - 85 | 2145-2365 | 49-88 | ||
| 3 | 1020 | 1195 | 86 - 140 | 2390-2660 | 89-138 | ||
| 4 | 1520 | 1695 | 141 - 230 | 2735-3230 | 139-228 | ||
| 5 | 2020 | 2195 | 231 - 330 | 3300-3855 | 229-328 | ||
| 6 | 3020 | 3195 | 331 - 450 | 4130-4795 | 329-448 | ||
| 7 | 4020 | 4185 | 451 - 530 | 5040-5400 | 449-528 |
