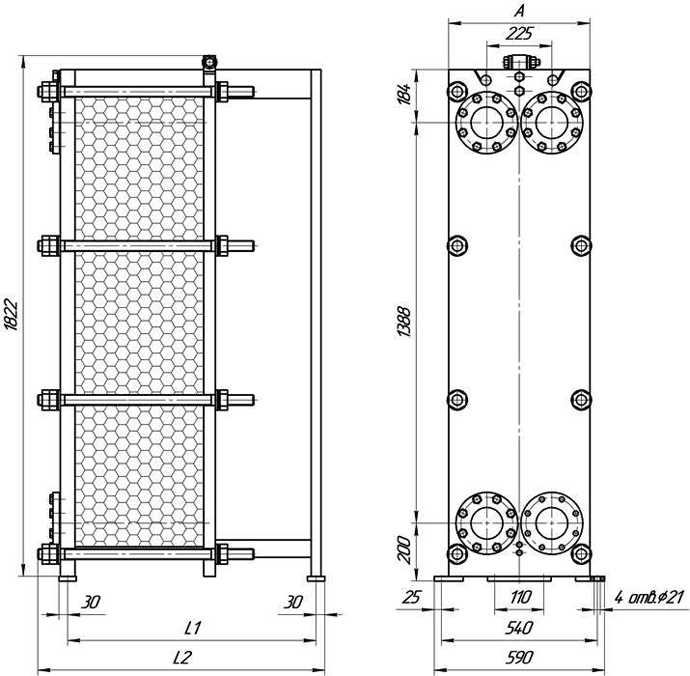

Теплообменник ЭТ-050

Купить разборные теплообменники ЭТРА.
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru



ЭТ-050 (1,0 МПа)

Номер рамы Порт А, мм L1, мм L2, мм Кол-во пластин Масса, кг Поверхность теплообмена, м2 Основной крепеж
1 Ду100 466 535 630 5 - 60 525 – 660 1,5 – 29 М24, 12 шт
2 785 880 61 - 100 680 – 775 29,5 – 49
3 1035 1130 101 - 150 795 – 915 49,5 - 74
4 1535 1630 151 - 230 945 – 1145 74,5 – 114
5 2035 2130 231 - 330 1180 – 1425 145,5 – 164
6 2535 2630 331 - 420 1445 – 1670 164,5 - 209
7 3035 3130 421 - 510 1695 - 1915 209,5 – 254

ЭТ-050 (1,6 МПа)

Номер рамы Порт А, мм L1, мм L2, мм Кол-во пластин Масса, кг Поверхность теплообмена, м2 Основной крепеж
1 Ду100 490 535 660 5 - 60 600 – 735 1,5 – 29 М36, 8 шт
2 785 910 61 - 100 760 – 855 29,5 – 49
3 1035 1160 101 - 150 880 – 1000 49,5 - 74
4 1535 1660 151 - 230 1035 –1230 74,5 – 114
5 2035 2160 231 - 330 1285-1530 145,5 – 164
6 2535 2660 331 - 420 1555-1780 164,5 - 209
7 3035 3160 421 - 510 1805-2025 209,5 – 254
