Теплообменник ЭТ-042с

Купить разборные теплообменники ЭТРА.
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru

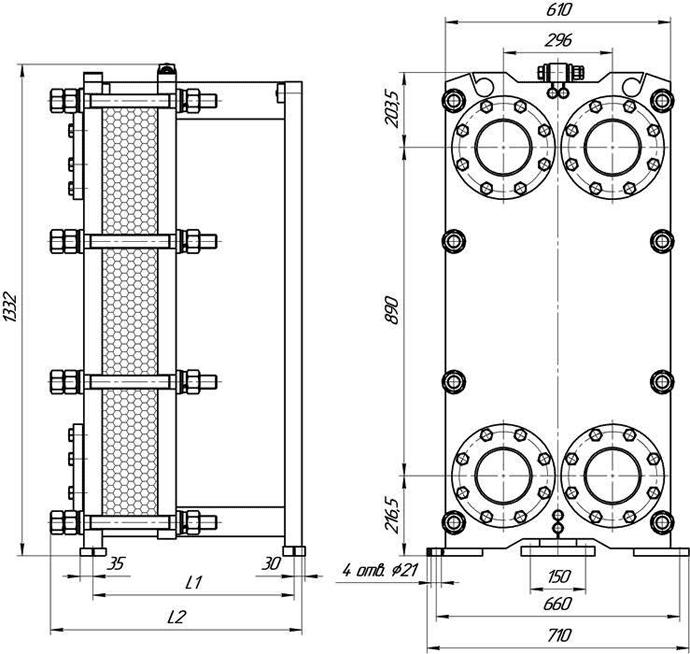

ЭТ-042с (1,0 МПа)

Номер рамы Порт L1, мм L2, мм Кол-во пластин Масса, кг Поверхность теплообмена, м2 Основной крепеж
1 Ду150 545 665 5 – 40 565 – 630 1,3 – 16,0 М36, 8 шт
2 795 915 41 – 75 655 – 715 16,4 – 30,7
3 1045 1165 76 - 110 735 – 760 31,1 – 37,0
4 1545 1665 111 – 200 805 – 935 37,4 – 68,5
5 2045 2165 201 – 270 980 – 1115 68,9 -100,0
6 3045 3165 271 – 340 1200 – 1345 100,4 - 133,6
7 4045 4165 341 - 480 1420 - 1600 134,0 – 175,6

ЭТ-042с (1,6 МПа)

Номер рамы Порт L1, мм L2, мм Кол-во пластин Масса, кг Поверхность теплообмена, м2 Основной крепеж
1 Ду150 545 675 5 – 40 675 – 755 1,3 – 16,0 М36, 8 шт
2 795 925 41 – 75 775 – 855 16,4 – 30,7
3 1045 1175 76 - 90 875 – 905 31,1 – 37,0
4 1545 1675 91 – 165 950 – 1115 37,4 – 68,5
5 2045 2175 166 – 240 1160 – 1330 68,9 -100,0
6 3045 3175 241 – 320 1415 – 1590 100,4 - 133,6
7 4045 4175 321 - 420 1675 - 1895 134,0 – 175,6
