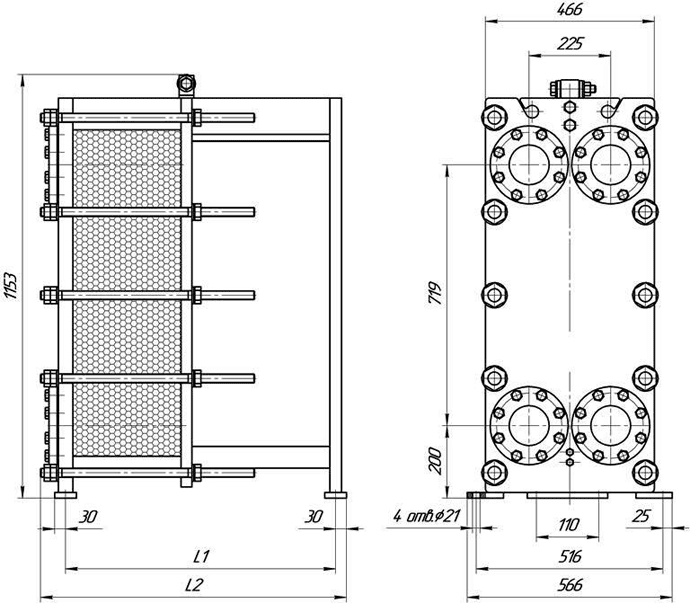

Теплообменник ЭТ-021с

Купить разборные теплообменники ЭТРА.
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru



ЭТ-021с (1,0 МПа)

Номер рамы Порт L1, мм L2, мм Кол-во пластин Масса, кг Поверхность теплообмена, м2 Основной крепеж
1 Ду100 535 630 5 - 60 295 – 355 0,6 – 15,2 М24, 8 шт
2 785 880 61 - 100 365 – 410 12,4 – 20,6
3 1035 1030 101 - 150 420 – 475 20,8 – 31,1
4 1535 1630 151 - 230 495 – 580 31,3 – 47,9
5 2035 2130 231 - 330 605 – 715 48,1 – 68,9
6 2535 2630 331 - 420 730 – 830 69,1 – 87,8
7 3035 3130 421 - 510 945 - 945 88,0 – 106,7

ЭТ-021с (1,6 МПа)

Номер рамы Порт L1, мм L2, мм Кол-во пластин Масса, кг Поверхность теплообмена, м2 Основной крепеж
1 Ду100 535 635 5 - 60 340 – 415 0,6 – 15,2 М24, 10 шт
2 785 885 61 - 100 95 – 150 12,4 – 20,6
3 1035 1135 101 - 150 155 – 220 20,8 – 31,1
4 1535 1635 151 - 230 230 – 335 31,3 – 47,9
5 2035 2135 231 - 330 345 – 480 48,1 – 68,9
6 2535 2635 331 - 420 485 – 605 69,1 – 87,8
7 3035 3130 421 - 510 415 - 735 88,0 – 106,7
