Сварные теплообменники

Купить сварные теплообменники ЭТРА по оптимальным ценам с доставкой в любой регион России и стран СНГ.
Для расчета теплообменника необходимо заполнить опросный лист или выслать техническую спецификацию (технический расчет).
Звоните: + 7 (495) 225-3482, пишите: info@teplomagnat.ru

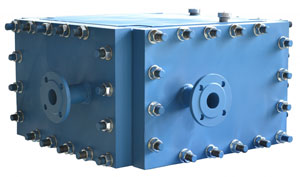

Сварной теплообменный аппарат – компактное и эффективное технологичное решение для работы в условиях высокого давления с низкими или высокими температурами.

Что представляет собой сварной телообменник?

Пластины свариваются между собой, образуя пакет пластин. Два потока (холодный и горячий) движутся в каналах в перекрестном направлении. Корпус сварного теплообменника состоит из четырех угловых стоек, четырех боковых панелей, а также верхней и нижней плит, между которыми устанавливается пакет теплообменных пластин. Вся конструкция стянута болтами, что позволяет быстро разбирать и собирать конструкцию для проведения проверки, обслуживания или очистки.

Гофрированные пластины создают высокую турбулентность потока, что обеспечивает высокий коэффициент теплопередачи и практически исключает образование отложений и загрязнений на стенках каналов.

Преимущества сварного пластинчатого теплообменника:

    - широкий температурный диапазон (от -45 °C до +450 ?C) - возможность применения при давлении до 40 бар - компактность - простота и низкая стоимость очистки и обслуживания - отсутствие коррозии - эффективная теплопередача

Возможности применения:

  • Нефте- и газодобыча: рекуперация тепла, охлаждение, конденсация, ребойлинг при осушке и очистке газа, обезвоживании и обессоливании сырой нефти, и т.д.
  • Нефтегазопереработка: различные процессы конденсации и ребойлинга, утилизация тепла, процессы охлаждения и нагрева.
  • Химия и нефтехимия: конденсация, нагрев, охлаждение, утилизация тепла и ребойлинг при производстве первичных продуктов, промежуточных соединений, полимеров, органических производных.
  • Фармацевтика и производство специальных химикатов: конденсация, утилизация тепла, охлаждение, двухпроходные конденсаторы с двумя охлаждающими средами.
  • Промышленное производство растительных масел
  • Производство хлора
  • АЭС
  • Горнодобывающая промышленность

В настоящее время компания «ЭТРА» занимается созданием сварного теплообменного аппарата собственного производства – это уникальный для России опыт. Уже закончен этап опытно-конструкторских разработок, а также изготовление экспериментального опытного образца. В данный момент проводятся гидравлические испытания, после чего планируется изготовление головного образца и его сертификация.

Планируется серийное производство 3-х моделей сварных аппаратов, каждый из которых работает на давлении 16, 25 и 32 атм.:
  • ЭТС-355: сторона пластины = 355 мм, количество пластин: 60, 80, 100, 120, 60, 200, 240
  • ЭТС-525: сторона пластины = 525 мм, количество пластин: 50, 100, 150, 200, 250, 300
  • ЭТС-755: сторона пластины = 755 мм, количество пластин: 150, 200, 250, 300, 350, 400, 450, 500
