Теплообменник S16-10/16

Кол-во пластин: 5-135

Температура до 200°С

Давление 16 бар.

Размеры, ВxШ (мм): 920 x 320

Заказать расчет теплообменника

  • Предназначен для использования в качестве нагревателя/охладителя в системах тепло-холодоснабжения.
  • Нагрев/охлаждение в технологических циклах.
  • Рабочие среды: пар и различные жидкие среды

Характеристики теплообменника

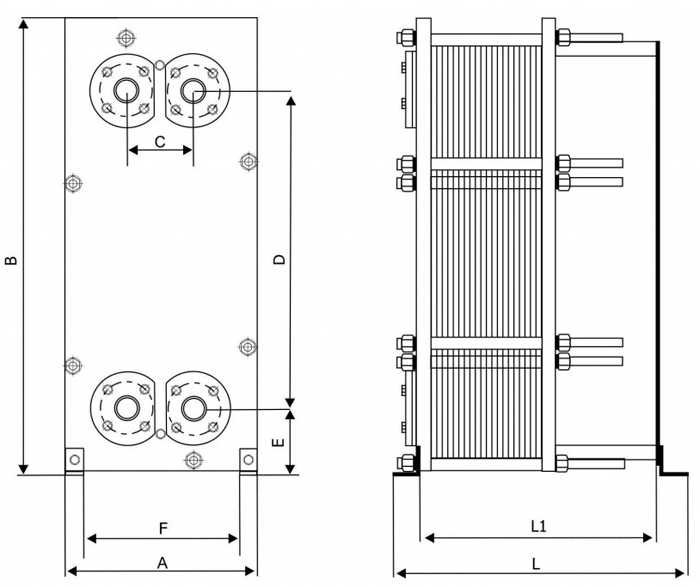

Тип теплообменника А В С D Е F L L1 Р раб., МПа Р исп., МПа t max,°C Количество

пластин

мм
S-16-10/1 320 920 140 640 140 240 375 333 1,0/1,6 1,3/2,0 200 5-30
S-16-10/2 625 583 31-75
S-16-10/3 875 833 76-135



Толщина пластины в мм 0,4-0,5 Расположение патрубков На передней плите
Тип рифления пластин TK,TL
Материал пластин: Диаметр присоединений,мм Ду 50, фланцы
стандартное исполнение нерж.сталь AISI 304,316. Titan
специальное исполнение SMO 254; Hastelloy С276 Количество/ O резьбовых стяжек 6/М16
Материал уплотнения Nitril, EPDM,Viton
