Теплообменник S04B-10/16 | |
 |
Кол-во пластин: 5-80 Температура до 200°С Давление 16 бар. Размеры, ВxШ (мм): 491х188 |
- Предназначен для использования в качестве нагревателя/охладителя в системах тепло-холодоснабжения.
- Нагрев/охлаждение в технологических циклах.
- Рабочие среды: пар и различные жидкие среды
Характеристики теплообменника

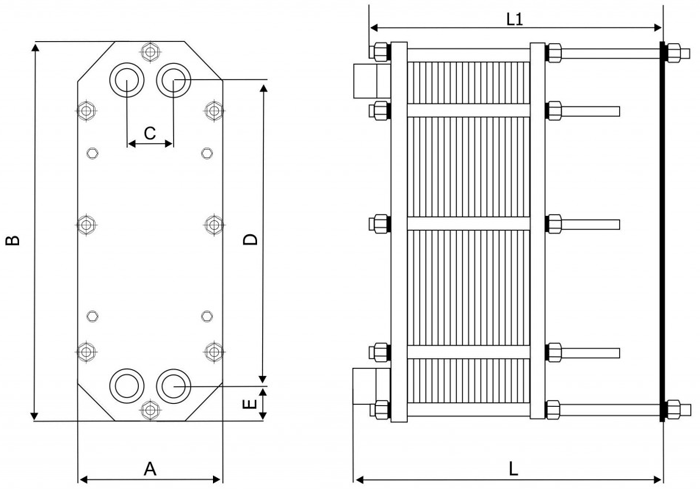

| Тип теплообменника | А | В | С | D | Е | F | L | L1 | Р раб., МПа | Р исп., МПа | t max,°C | Количество
пластин |
| мм | ||||||||||||
| S-04B-10/1 | 188 | 491 | 61 | 357 | 67 | – | 257 | 200 | 1,0/1,6 | 1,3/2,0 | 150 | 5-20 |
| S-04B-10/2 | 357 | 300 | 21-50 | |||||||||
| S-04B-10/3 | 507 | 450 | 51-80 | |||||||||
| Толщина пластины в мм | 0,5 | Расположение патрубков | На передней плите |
| Тип рифления пластин | TL | ||
| Материал пластин: | Диаметр присоединений,мм | наружная резьба 1,25″ AISI 316 | |
| стандартное исполнение | нерж.сталь AISI 304,316. | ||
| специальное исполнение | Titan | Количество/ O резьбовых стяжек | 8/М16 |
| Материал уплотнения | Nitril, EPDM |
