Теплообменник S04A-10/16

Кол-во пластин: 5-80

Температура до 200°С

Давление 16 бар.

Размеры, ВxШ (мм): 530х240

Заказать расчет теплообменника

  • Предназначен для использования в качестве нагревателя/охладителя в системах тепло-холодоснабжения.
  • Нагрев/охлаждение в технологических циклах.
  • Рабочие среды: пар и различные жидкие среды

Характеристики теплообменника

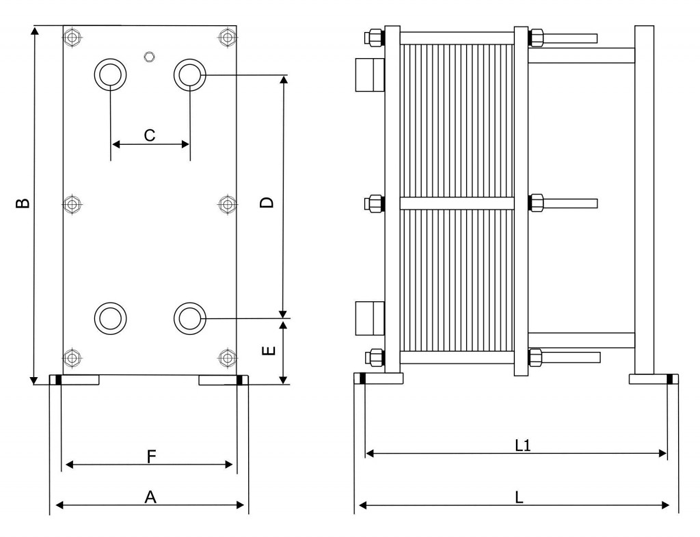

Тип теплообменника А В С D Е F L L1 Р раб., МПа Р исп., МПа t max,°C Количество пластин
мм
S-04-10/1 240 530 70 381 84 210 340 298 1,0/1,6 1,3/2,0 200 5-20
S-04-10/2 440 398 21-50
S-04-10/3 590 548 51-80



Толщина пластины в мм 0,4-0,5 Расположение патрубков На передней плите
Тип рифления пластин TL
Материал пластин: Диаметр присоединений,мм наружная резьба 1,25″
стандартное исполнение нерж.сталь AISI 304,316. Titan
специальное исполнение SMO 254; Hastelloy С276 Количество/ O резьбовых стяжек 6/М16
Материал уплотнения Nitril, EPDM,Viton
